Segmente im Netz werden über Busverstärker verbunden. Ein DP-Netz kann aus
vielen Segmenten bestehen, solange die folgenden Richtlinien beachtet werden:
Es dürfen maximal zehn Segmente in Reihe verbunden werden. D.h. daß der
Signalpfad von einem beliebigen Teilnehmer im Netz zu einem anderen Teilneh-
mer im Netz nicht mehr als neun Busverstärker durchlaufen darf.
Kein Segment darf mehr als 32 Teilnehmer enthalten. Die Busverstärker, die an
ein Segment angeschlossen sind, zählen als Teilnehmer des Segments.
Kein Segment darf die maximale Kabellänge für die im Netz eingesetzte Baud-
rate überschreiten.

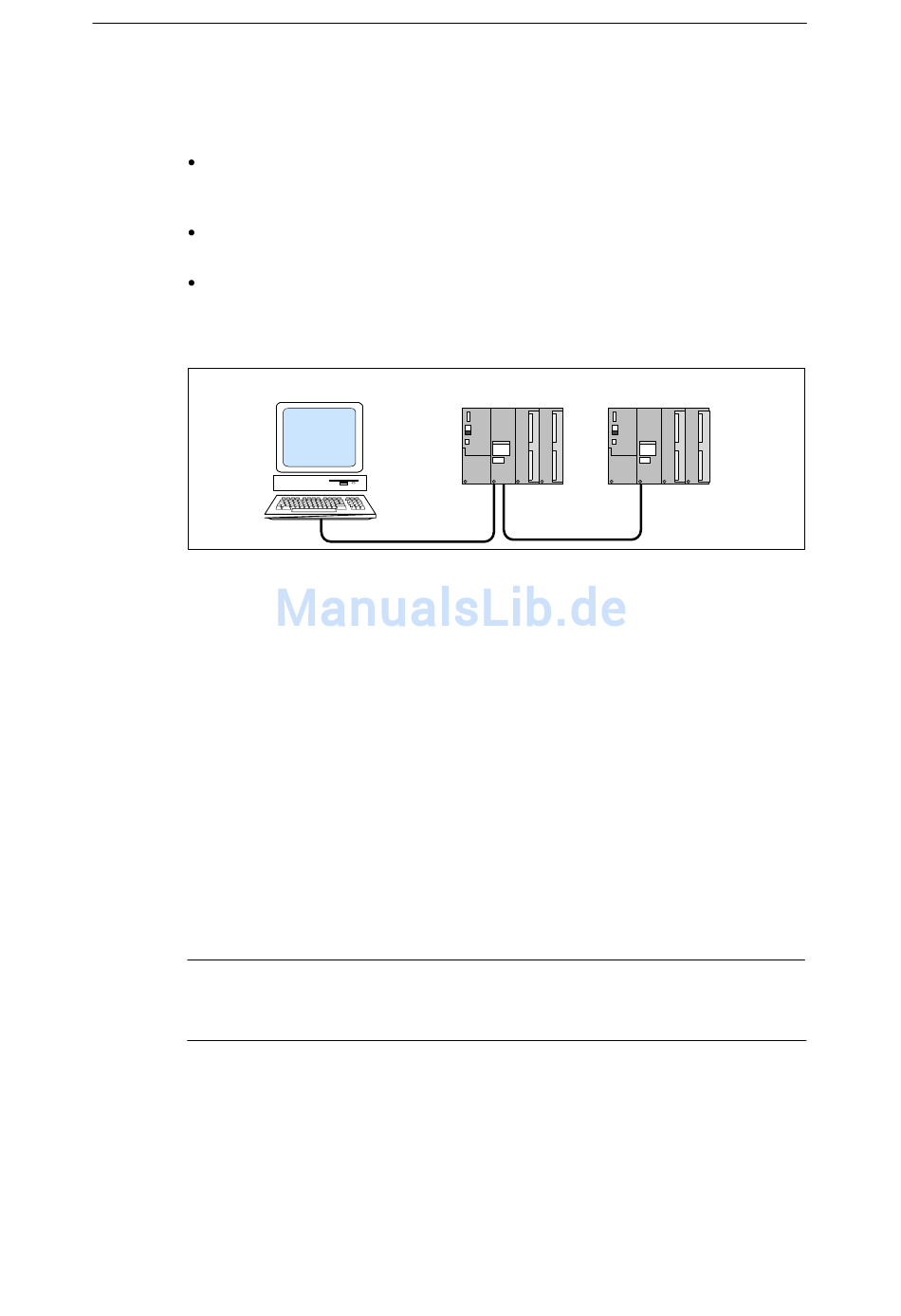

Bild 6-1 zeigt ein Beispiel für ein Netz mit einem Segment und drei Teilnehmern.
Master WinLC RTX
Bild 6-1

Zuweisen der Teilnehmeradressen

Sie müssen jedem Teilnehmer im Netz eine Adresse zuweisen (zwischen 0 und
125). Sie dürfen keine doppelten Adressen vergeben. Einem Busverstärker ordnen
Sie keine Adresse zu.
Voreingestellt ist für den DP-Master (WinLC RTX) die Adresse 2. Typischerweise
bleibt die Adresse 0 für das Programmiergerät reserviert, das temporär an das
Netz angeschlossen werden kann, um Wartungsarbeiten oder Inbetriebsetzung
durchzuführen. Bild 6-2 zeigt ein Beispiel für ein PROFIBUS-DP-Netz mit typi-
schen Adressen für die Teilnehmer.
Je nach Gerätetyp wird die Teilnehmeradresse über physikalische Schalter am Ge-
rät oder über ein Konfigurationswerkzeug zugeordnet. Sie entnehmen der Doku-
mentation zu Ihrem Gerät, wie Sie eine Adresse zuordnen.
Hinweis
Sie müssen keine aufeinanderfolgenden Adressen vergeben. Die Leistungsfähig-
keit ist allerdings höher, wenn die Adressen aufeinander folgen.
Windows Logic Controller (WinLC RTX) – Übersicht
A5E00083614-01
Beispiel für ein PROFIBUS-DP-Netz
Konfigurieren des PROFIBUS-DP-Netzes
Slave: ET 200M Slave: ET 200M
6-3
