Regelparameter - Julabo LC6 Betriebsanleitung

Menüfunktionen

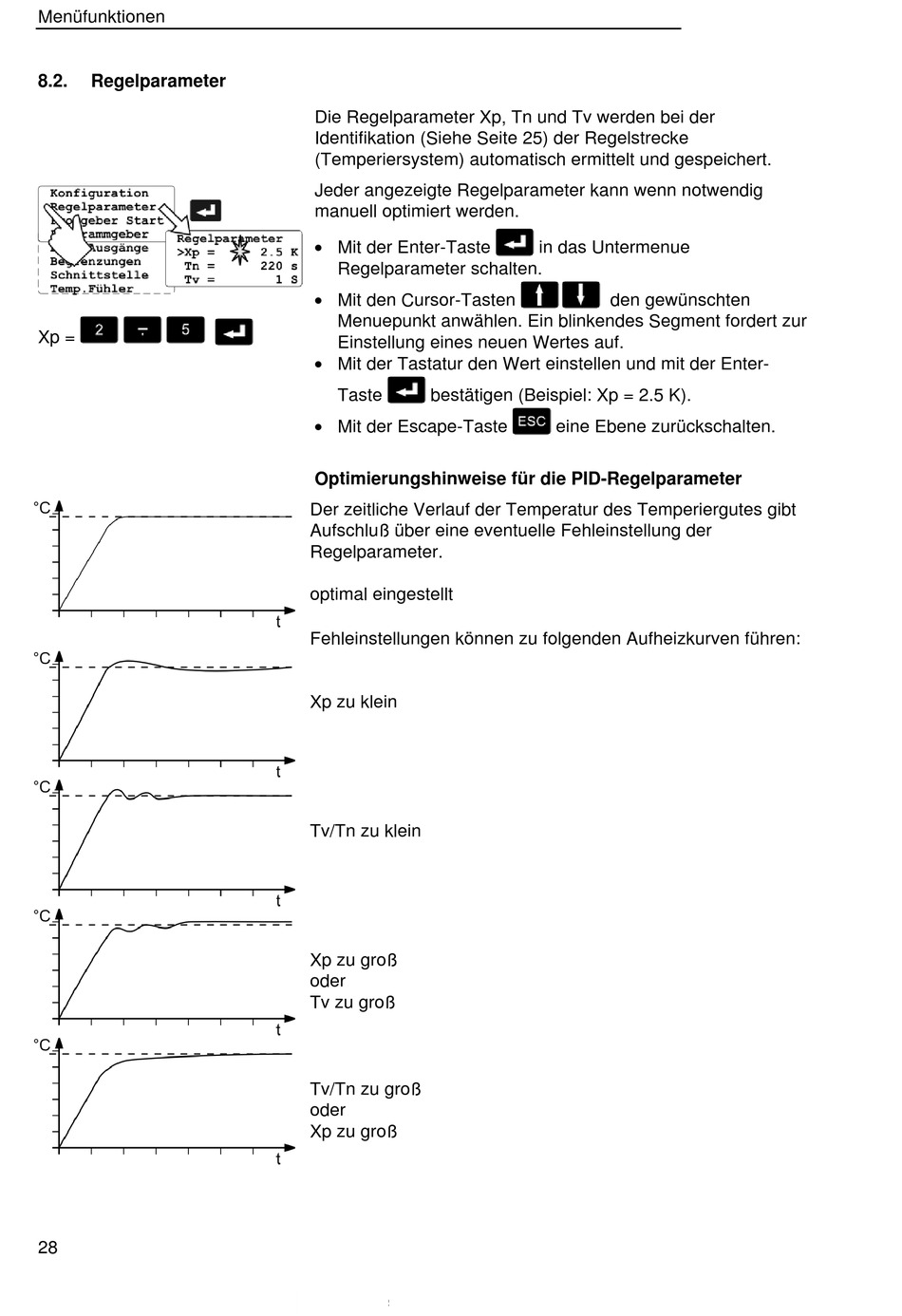

8.2.

Regelparameter

Xp =
28
Die Regelparameter Xp, Tn und Tv werden bei der
Identifikation (Siehe Seite 25) der Regelstrecke
(Temperiersystem) automatisch ermittelt und gespeichert.
Jeder angezeigte Regelparameter kann wenn notwendig
manuell optimiert werden.
 Mit der Enter-Taste
Regelparameter schalten.
 Mit den Cursor-Tasten
Menuepunkt anwählen. Ein blinkendes Segment fordert zur
Einstellung eines neuen Wertes auf.
 Mit der Tastatur den Wert einstellen und mit der Enter-
Taste bestätigen (Beispiel: Xp = 2.5 K).
 Mit der Escape-Taste
Optimierungshinweise für die PID-Regelparameter
Der zeitliche Verlauf der Temperatur des Temperiergutes gibt
Aufschluß über eine eventuelle Fehleinstellung der
Regelparameter.
optimal eingestellt
Fehleinstellungen können zu folgenden Aufheizkurven führen:
Xp zu klein
Tv/Tn zu klein
Xp zu groß
oder
Tv zu groß
Tv/Tn zu groß
oder
Xp zu groß
in das Untermenue
den gewünschten
eine Ebene zurückschalten.
