Julabo Presto LH50 Serviceanleitung

Julabo Presto LH50 Serviceanleitung

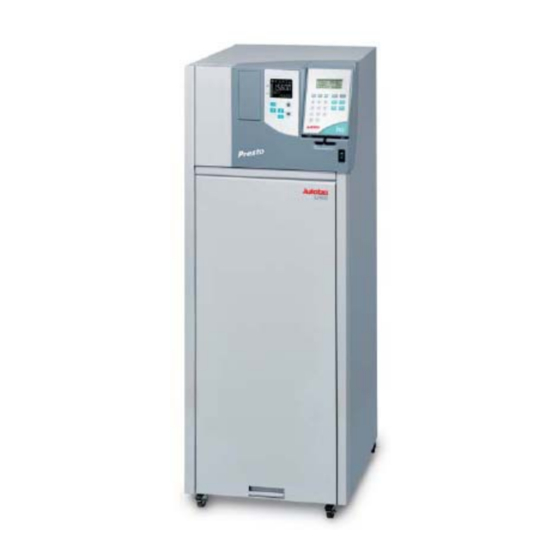

Hochdynamisches temperiersystem
Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
Service-Anleitung
Presto LH50 Service-Anleitung
Hochdynamisches Temperiersystem
Best.-Nr. für diese Anleitung: 1.920.2450
JULABO LABORTECHNIK GMBH
JULABO Technischer Service
77960 Seelbach / Germany
Telefon: +49 (0) 7823 / 5166
+49 (0) 7823 / 51-0
Telefax: +49 (0) 7823 / 5199
+49 (0) 7823 / 24 91
E-Mail: service@julabo.de
info@julabo.de
www.julabo.de

Werbung

loading

Verwandte Anleitungen für Julabo Presto LH50

Inhaltszusammenfassung für Julabo Presto LH50

  • Seite 1 Service-Anleitung Presto LH50 Service-Anleitung Hochdynamisches Temperiersystem Best.-Nr. für diese Anleitung: 1.920.2450 JULABO LABORTECHNIK GMBH JULABO Technischer Service 77960 Seelbach / Germany Telefon: +49 (0) 7823 / 5166 +49 (0) 7823 / 51-0 Telefax: +49 (0) 7823 / 5199 +49 (0) 7823 / 24 91 E-Mail: service@julabo.de...
  • Seite 2 Einleitung Einleitung Der Inhalt dieser Service-Anleitung ist für die JULABO Labortechnik GmbH Seelbach, Germany international urheberrechtlich geschützt. Alle Rechte sind vorbehalten. Informationen, einschließlich der Texte, Bilder und andere Inhalte dürfen nicht ohne vorherige ausdrückliche, schriftliche Genehmigung vervielfäl- tigt, vertrieben, übertragen, gespeichert, weitergegeben oder in sonstiger Form genutzt werden.
  • Seite 3 Fehler ohne Meldung ................ 29 5.2.1 Pumpe prüfen ................29 5.2.1.1 Pumpe starten ..............29 5.2.1.2 Pumpendruck ändern ............29 5.2.2 System starten ................30 5.2.2.1 System starten..............30 Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 4 Mechanische und hydraulische Komponenten ......63 6.3.1 Magnetventil reinigen..............63 6.3.2 Mechanische Blockade des Schwimmers lösen......63 6.3.3 Schwimmereinheit austauschen ..........64 Wärmetauscher ................. 64 6.4.1 Wärmetauscher ausbauen............64 Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 5 Hochdruckschalter prüfen............85 7.1.10 Ölstand Verdichter prüfen............85 7.1.11 Abschließende Einstellungen ............85 Gerät einsenden/versandfertig machen ......... 86 Anhang ...................... 87 Technische Daten ................87 Gerätedaten ..................89 Konfiguration..................90 Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 6 Ersatzteile ..................101 8.6.1 Bilder..................101 8.6.1.1 Vorderseite ................. 101 8.6.1.2 Rückseite ................102 8.6.1.3 Seitenansicht rechts ............103 8.6.1.4 Seitenansicht links.............. 104 8.6.1.5 Details................. 105 8.6.2 Detaillierte Ersatzteilliste............106 Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 7 R404A Kältemittel R404A Stickstoff Vakuumpumpe Kälteknarre Lötarbeiten Lötbrenner Lötstation Schutzbleche für Lötarbeiten Silber- und Kupferlot M+R-Adapter mit darauf abgeglichenem Messgerät Wasserversorgung Heraeus-Schläuche als Alternative für M+R mit abgeglichenem Messgerät Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 8 Pumpenanschluss: Rücklauf M16 x 1 Pumpenanschluss: Druckpumpe M16 x 1 Anschluss für Überlauf M16 x 1 Anschluss für externes Reservoir M16 x 1 Kühlwasserauslass OUT G3/4'' Kühlwassereinlass IN G3/4'' Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 9 Teile des Gerätes können bei erhöhten Arbeitstemperaturen hohe Ober- flächentemperaturen im Dauerbetrieb annehmen. Vorsicht bei Berührung! Die Wärmeausdehnung der Badöle bei steigender Badtemperatur beach- ten. Eindringen von Wasser in heiße Badöle vermeiden. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 10 Sicherheitsdatenblatt der eingesetzten Temperierflüssigkeit beachten, beson- ders die Angabe des Brennpunkts! Bei Verwendung von Temperierflüssigkeiten, die einen Brennpunkt von ≤ 65 °C haben, ist nur ein beaufsichtigter Betrieb möglich. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 11 Arbeitstemperatur betrieben werden. Vorsicht Sollten Sie nicht die von JULABO Labortechnik GmbH empfohlenen Badflüs- sigkeiten verwenden, ist vorher UNBEDINGT Rücksprache mit JULABO Labor- technik GmbH zu halten. JULABO Labortechnik GmbH übernimmt keine Haftung für Schäden, die durch die Auswahl einer ungeeigneten Badflüssigkeit entstehen.
  • Seite 12 1.0 m 8 930 222 1.5 m 8 930 223 3.0 m Druck max. 6.0 bar bei +20 °C 4.6 bar bei +200 °C 3.8 bar bei +350 °C Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 13 Wichtig Die vorgefundenen Standortbedingungen müssen in der Checkliste mit den vorgeschriebenen Werten abgeglichen werden. Im Anhang finden Sie unter Technische Daten und Gerätedaten eine ausführ- liche Auflistung aller Werte. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 14 Es ist ein freier Abstand vor den Lüftungsgittern einzuhalten: mindestens 20 cm (vorn und hinten). Das Gerät darf nicht in unmittelbarer Nähe von Wärmequellen aufgestellt sein und keiner direkten Sonneneinstrahlung ausgesetzt werden. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 15 25 °C 7 bis 8,5 Kühlwasser- Qualität Schwebstoffe <30 mg/l Durchmesser der Schwebstoffe max. 0,1 mm Algenwachstum nicht zulässig Ausführliche Informationen hierzu finden Sie unter Technische Daten im An- hang. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 16 Kühlwasser Ein- und Ausgang Anschlüsse für externen Verbraucher Anschlüsse für externes Reservoir Überlauf für Temperierflüssigkeit 3.1 Bedienung Das folgende Schaubild zeigt alle wichtigen Funktionselemente des Presto LH50 im schematischen Überblick. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 17 Misst permanent den Pumpendruck. Bypass für Notkreislauf Wird der externe Kreislauf unterbrochen (bspw. mit einem Absperrventil), wird ein Notkreislauf aufrecht erhalten. Wasserkühlung Das Temperiersystem wird mit Wasser gekühlt. Externer Verbraucher Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 18 4. Prüfen Sie nochmals die vorgeschriebenen Werte und öffnen Sie den Was- serzulauf. Kühlwasserdruck (IN / OUT ) max. 6 bar Differenzdruck (IN - OUT ) 3,5 bis 6 bar Kühlwassertemperatur <20 °C Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 19 Inbetriebnahme 4.2.2 Steckverbindungen prüfen Prüfen Sie vor dem Einschalten des Geräts alle Steckverbindungen und den Sitz der Flachbandkabel auf den Platinen. Wandlerplatine hinter Bedienfeld Netzplatine Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 20 Entfernen Sie das Frontblech und schalten Sie den Siche- ausgelöst rungsautomaten wieder ein. Verdrahtungsfehler Überprüfen Sie den Sitz der 40-poligen Flachbandleitung im Stecker. Netzplatine defekt Tauschen Sie die Netzplatine (530). Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 21 Ersetzen Sie das Expansionsventil 450). Netzplatine defekt Tauschen Sie die Netzplatine (530). Verdrahtungsfehler Überprüfen Sie den Sitz der 16-poligen Flachbandleitung im Stecker der Netzplatine und die Kontaktgabe der Anschluss- leitung des Expansionsventils. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 22 Ersetzen Sie die Sicherungen auf der Netzplatine (Si1 und Netzplatine Si2). Magnetventilspule defekt Tauschen Sie die Magnetventilspule. Mechanische Blockade Bauen Sie das Magnetventil aus und beheben Sie die Blo- des Magnetventils ckade (z.B. durch Spülen). Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 23 Menü nicht mehr aufgerufen werden. Gehen Sie in diesem Fall Alarm E14 folgendermaßen vor: 1. Öffnen Sie die Schraube für die Notentlüftung [1], die am H-Verteiler der Druckausgleichsventile sitzt. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 24 Entfernen Sie die Abdeckung des Schutzrohres der Wand- des Schwimmers lerplatine und lösen Sie die mechanische Blockade. Verdrahtungsfehler Überprüfen Sie den Sitz der 16-poligen Flachbandleitung zur Wandlerplatine im Stecker. Wandlerplatine defekt Tauschen Sie die Wandlerplatine (460). Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 25 • den Netzanschluss des Frequenzumrichters auf der Netz- platine; • den Netzanschluss am Frequenzumrichter. Frequenzumrichter Tauschen Sie den Frequenzumrichter (150). defekt Netzplatine defekt Tauschen Sie die Netzplatine (530). (Relais) Motor defekt Tauschen Sie den Wärmetauscher (300). Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 26 Ersetzen Sie die Sicherungen auf der Netzplatine (Si1 und lüften Si2). Tauschen Sie die Magnetventilspule. Bauen Sie das Magnetventil aus und beheben Sie die Blo- ckade (z.B. durch Spülen). Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 27 Regelung extern eingestellt, aber Pt100 Ex- CODE 15 ternfühler nicht angeschlossen. Unterbrechung im Heizkreis. CODE 16 Kurzschluss im Heizkreis. CODE 17 Kommunikation zwischen Bedienteil RD und CODE 31 Gerät unterbrochen. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 28 Stufe des Kompressors nicht in Betrieb. Sicherungen Si1 und Si3 kontrollieren, CODE 21 beide können die Meldung ausgelöst haben. Bei Bedarf wieder einschalten. Unterniveau-Warnung im internen Reservoir CODE 40 Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 29 2. Wählen Sie im SET-Menü nacheinander die Pumpen-Druckstufen 1 bis 5. Hinweis Beachten Sie die Vorgaben des Kunden in Bezug auf den maximalen Pumpen- druck für den angeschlossenen Verbraucher. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 30 Hinweis Beachten Sie die Vorgaben des Kunden in Bezug auf die zulässige Arbeitstem- peratur. 2. Prüfen Sie das gesamte System außerdem auf einen möglichen Austritt von Kühlmedium oder Kühlwasser. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 31 Das Display wird nach einiger Zeit dunkel Ursache Lösung Defekt am Display Tauschen Sie die Prozessorplatine (160). Netzplatine Defekt im Tauschen Sie die Netzplatine (530). Bereich der Versorgung des VFD Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 32 Ändern Sie die Parameter auf 100%. fehlerhaft Die Parametrierung des Überprüfen Sie die Paramentierung im Sondermenü Kälte und geben Sie die Werte XpUe, TnUe, MaxHub, und Nenn- unterlagerten Kältereg- lers ist fehlerhaft hub ein. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 33 Siehe auch Fehlerbeschreibung unter Magnetventile prüfen nicht auf Seite 22. Sehr geringer Kühlwasserfluss Ursache Lösung Das Sieb ist verstopft Reinigen Sie das Sieb (330). Der Kühlwasserdruck ist Prüfen Sie die bauseitige Infrastruktur. zu gering Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 34 Sie den Sensor vom TEV und erwärmen ihn mit Ihrer Hand, um das TEV zu prüfen. Verdichterschütz zieht Tauschen Sie den Schütz aus. nicht an Der Verdichter ist defekt Tauschen Sie den Verdichter (350) aus. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 35 • die Kontaktgabe des Lüfteranschlusses auf der Netzplati- Die Sicherung auf Netz- Ersetzen Sie die Sicherungen auf der Netzplatine (Si1 und platine hat ausgelöst Si2). Der Lüfter ist defekt Tauschen Sie den Lüfter (410) aus. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 36 Sie die Messwerterfassung. Ersetzen Sie ggf. die Prozessorplatine (160). Bauen Sie den Sicherheitssensor aus und prüfen Sie ihn mit dem Ohmmeter. Ersetzen Sie ggf. den Sensor. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 37 1. Säubern Sie alle Lötstellen auf der Netzplatine. Überprüfen Sie den Sitz der 40-poligen Flachbandleitung im Stecker. 3. Falls das nicht zum Erfolg führt, liegt ein Defekt in der Messwerterfassung vor. Tauschen Sie die Prozessorplatine (160). Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 38 Bei ca. 19°C muss jeweils Alarm ausgelöst werden. Die Alarmanzeige er- folgt optisch und akustisch mit anhaltendem Signalton. Am DIALOG-Display (LCD) und am VFD-Info-Display erscheinen die Fehlermeldungen CODE 14 (SP) bzw. CODE 13 (RP). Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 39 Schnittstelle Stand-By-Eingang ist defekt Ursache Lösung Fehler auf der Tauschen Sie die Prozessorplatine (160). Prozessorplatine Alarm-Ausgang ist defekt Ursache Lösung Fehler auf der Tauschen Sie die Prozessorplatine (160). Prozessorplatine Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 40 Aufheizen Strom fließt (siehe Ausschnitt der Platine in der folgenden Grafik) Zeigt die Messung, dass zu wenig Strom fließt, ist auf jeden Fall die Netz- platine defekt. Tauschen Sie die Netzplatine (530). Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 41 Triac defekt Tauschen Sie die Netzplatine (530). System heizt, obwohl es nicht heizen soll Ursache Lösung Nullspannungsschalter Tauschen Sie die Netzplatine (530). defekt Triac defekt Tauschen Sie die Netzplatine (530). Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 42 Stellen Sie um auf Regelung intern mit des Reglers Xp = 2.7, Tn = 100, Tv =10 Der Menüpunkt Ändern Sie die Parameter auf 100%. KühlngMax steht auf 1...10 % Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 43 • den Sitz der 16-poligen Flachbandleitung im Stecker. • die Verdrahtung des Verdichters. Verdampfungsdruck Prüfen Sie das Magnetventil MV2 (280) vor dem Einspritz- bleibt unter 1 bar ventil auf korrekte Funktion. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 44 Prüfen Sie das Expansionsventil (450) und tauschen Sie es ggf. aus. Mehr zur Fehlerbehandlung finden Sie unter Ex- pansionsventil prüfen auf Seite 21. Kältemittel ist verunrei- Tauschen Sie den Verflüssiger. nigt (durch Wasser) Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 45 Temperaturwert (WT-Aus) ergibt die Überhitzung. Ein Mindestwert an Überhitzung ist notwendig, damit die Verdampfung stattfindet. Für die genauen Werte siehe die Tabelle Konfiguration auf Seite 90. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 46 Messstelle Hochdruck Magnetventil Kühlung Reservoir Magnetventil Nacheinspritzung Magnetventil Flüssigkeit Magnetventil Kühlwasser Kühlwasseraustritt OUT(W) Hochdruckwächter Rückschlagventil Schwingungsdämpfer Schauglas Sammlertrockner Thermostatisches Expansionsventil Temperaturfühler Verdichter Verdampfer Verdampfer im Reservoir VD AG Verflüssiger Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 47 Prüfen Sie das korrekte Funktionieren der beiden Sensoren auf der Nieder- druckseite. Die zwei Messgrößen der Sensoren werden für die Steuerung he- rangezogen. Nachfolgend sehen Sie eine Ausschnitt aus dem Fließbild: Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 48 Abweichung beträgt 1 °C. T0 im Kältemenü stimmt nicht mit dem Wert auf dem ND-Manometer ü- berein Ursache Lösung Drucksensor defekt Ersetzen Sie den Drucksensor. Prozessorplatine defekt Tauschen Sie die Prozessorplatine. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 49 Nach einigen Minuten Laufzeit, während denen Kälteleistung abgefahren wird, unterziehen Sie das System zusätzlich einer Sichtprüfung. Prüfen Sie das Schauglas, das sich im Kältekreislauf hinter dem Kondensator befindet. Das Schauglas muss blasenfrei sein. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 50 Keine ausreichende Entlüften Sie den Mediumskreislauf und befüllen Sie das Umwälzung Gerät ggf. korrekt. Sauggasfühler defekt Tauschen Sie den Temperatursensor Sauggas. Drucksensor Verdamp- Tauschen Sie den Drucksensor Verdampfungsdruck. fungsdruck defekt Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 51 Einbausituation des Geräts eingesetztes Medium Kühlwasser-Eingangsdruck Art der Kühlwasserversorgung Beschreibung Applikation Nein Reparatur in der Abteilung zugelassen Dürfen technische Gase auf dem Werksgelände mitgeführt werden? Test Min/Max-Werte (Temp/Druck) aufgrund Applikation zugelassen Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 52 Externe Anschlüsse (Alarm, RS 232, PT 100) o.k. Sicherheitseinrichtung Nein Netzkabel o.k. Fest montierte Anschlusspunkte (z.B. PE) o.k. Fest montierte Anschlusspunkte (z.B. Span- nungsführende Teile) o.k. Signalschalter Schwimmer o.k. Sicherheitsfühler / Übertemperatureinrich- tung o.k. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 53 Stufe 2 Kälteleistung bei 20°C in W Tiefst- Temperatur (°C) Pumpendruck Stufe 1 (bar) Pumpendruck Stufe 2 (bar) Pumpendruck Stufe 3 (bar) Pumpendruck Stufe 4 (bar) Pumpendruck Stufe 5 (bar) Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 54 Menge Bemerkung Nein Reparaturempfehlung annehmen (vom Kunden auszufüllen und per Fax an Julabo Service zu schicken) Unterschrift Kunde: ________________________________ bitte zurücksenden an Julabo Service Fax: 0049 07823/51-99 E-Mail: service@julabo.de Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 55 7. Leeren Sie auch den externen Verbraucher. Lösen Sie dazu die Rücklauf- leitung (14) am oberen Zulaufstutzen des externen Verbrauchers bis Luft einströmt. 8. Drehen Sie die Ablassschraube (8) nach der vollständigen Entleerung wie- der. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 56 6. Nehmen Sie die Bedienfront schräg nach vorne ab. 6.2.3 Platinen tauschen Achtung Für alle Arbeiten an der Elektronik gilt: Trennen Sie das Gerät vor Beginn der Arbeiten vom Netz. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 57 4. Legen Sie die Bedienfront mit der Frontseite auf einen Tisch. 5. Entfernen Sie das Abdeckblech. 6. Entfernen Sie alle Flachbandkabel von der Prozessorplatine. 7. Lösen Sie die Befestigungsschrauben von der Prozessorplatine. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 58 Nach dem Tausch der RD-Platine müssen Sie die entsprechenden Parameter wieder eingeben. Die Vorgehensweise ist im Rahmen der Endkontrolle im Ab- schnitt Parameter Sondermenü Kälte einstellen auf Seite 77. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 59 Beide Seitenteile müssen geöffnet sein. 1. Entfernen Sie die Blenden um die Pumpenanschlüsse. 2. Nehmen Sie die Rückwand ab. 3. Lösen Sie die Kabelbinder der Drucksensorisolierung [A]. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 60 3. Löten Sie den Regelfühler an der Netzplatine ab (weiß+rot). 4. Trennen Sie den Kabelbinder am Kabelbaum auf. 5. Trennen Sie alle Kabelbinder auf, die die Silikonisolierung [A] halten. 6. Entfernen Sie die Silikonisolierung [A]. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 61 6. Ziehen Sie den Sicherheitsfühler nach oben aus der Hülse heraus. 7. Setzen Sie den neuen Fühler in die Hülse ein. Beachten Sie dabei die Ein- stellmaße! 8. Setzen Sie die Teile in umgekehrter Reihenfolge wieder zusammen. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 62 3. Entdrahten Sie den Kriwan. 4. Entnehmen Sie den Kriwan. 5. Setzen Sie einen neuen Kriwan ein und verdrahten Sie ihn. 6. Setzen Sie die Teile in umgekehrter Reihenfolge wieder zusammen. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 63 4. Heben Sie die komplette Abdeckung einschließlich des Schwimmers und der Wandlerplatine vom Reservoir ab. 5. Prüfen Sie die mechanische Gängigkeit des Schwimmers und beheben Sie die Blockade. 6. Setzen Sie die Teile in umgekehrter Reihenfolge wieder zusammen. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 64 Bauen Sie den Frequenzumrichter aus (siehe die Beschreibung zum Frequen- zumrichter). 1. Lösen Sie die Entlüftungseinheit. Mechanische 2. Öffnen Sie die Mediumsrückführung des Wärmetauschers am Reservoir. Verbindungen lösen 3. Öffnen Sie den Notabgang am Pumpenflansch. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 65 3. Lösen Sie den Stecker des Drucksensors Verdampfungsdruck. 4. Lösen Sie die elektrische Verbindung des Schrittmotorventils auf der Netz- platine. 5. Entdrahten Sie die Anschlüsse für den Heizer auf der Netzplatine. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 66 Vermeiden Sie unbedingt Verschmutzungen, die zu einer Zerstörung des Gerätes führen können. Eine Auftrennung erfolgt an den folgenden Stellen: Einspritzleitung oben am Wärmetauscher Einspritzleitung Reservoirkühlung Rohre an Saugleitung Flüssigkeitsleitung (ohne Isolierung) Flüssigkeitsleitung Nacheinspritzung Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 67 Nachdem Sie den Wärmetauscher ausgebaut haben, können Sie ihn öffnen. 1. Entfernen Sie das Klebeband um den Wärmetauscher herum. 2. Lösen Sie die Schrauben auf der Stirnseite. 3. Entnehmen Sie den Regelfühler. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 68 5. Fixieren Sie die Halteklammer des Sicherheitsfühlers. 6.4.3.2 Heizer austauschen Hinweis Um die Heizer auszutauschen muss zunächst der Sicherheitsfühler entfernt werden. 1. Öffnen Sie die Schrauben am jeweiligen Heizerflansch. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 69 6. Setzen Sie den Abdeckungskranz auf und verschrauben Sie ihn auf der Stirnseite mit dem Mantel. 7. Dichten Sie alle Fugen zwischen Abdeckblech und Kranz luftdicht mit Sili- kon ab. 8. Bringen Sie das Klebeband auf. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 70 4. Schließen Sie den Stickstoff an und lassen Sie diesen in Flussrichtung strömen Hinweis Die Durchflussmenge des Stickstoffs muss gering gehalten werden. Der strö- mende Stickstoff sollte mit ihren Fingern leicht zu spüren sein. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 71 Hinweis Temperatursensor Für den Tausch des Temperatursensors Sauggas muss der Kältekreislauf nicht Sauggas geöffnet werden. 1. Löten Sie den Sensor an der Platine ab. 2. Öffnen Sie die Isolierung. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 72 1. Lösen Sie den Anschluss des Druckschalters an der Schützspule (auf der Druckschalter Frontseite). 2. Löten Sie den Druckschalter ab. 3. Setzen Sie einen neuen Druckschalter ein und stellen Sie eine Lötverbin- dung her. 4. Schließen Sie den Druckschalter an. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 73 3. Stellen Sie eine neue Lötverbindung mit dem Expansionsventil her und schließen Sie den Sensor an. 1. Schneiden Sie das Kapillarrohr an beiden Seiten ab. Kapillarrohr 2. Stellen Sie eine neue Lötverbindung mit dem Kapillarrohr her. Reservoir Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 74 Sie das System unter Druck stehen (optimal 24 Stunden). 5. Notieren Sie den vorhandenen Druck. Hinweis Prüfen Sie nach 24 Stunden, ob der notierte Druck konstant geblieben ist (+/-1 bar). Suchen Sie andernfalls erneut nach einer Leckage. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 75 7. Nehmen Sie das Gerät in Betrieb und fahren Sie volle Kälteleistung ab. Hinweis Überprüfen Sie das Schauglas auf Flashgas. Füllen Sie ggf. Kältemittel nach. Wiederholen Sie den Vorgang, bis das Schauglas blasenfrei bleibt. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 76 Funktionsfähigkeit überprüft wird. Die Ergeb- nisse der Endkontrolle sind im Prüfprotokoll zu vermerken. Sollte eine Reparatur vor Ort nicht möglich sein, muss das Gerät an den Tech- nischen Service von Julabo GmbH eingeschickt werden. Beachten Sie dabei die Hinweise im entsprechenden Abschnitt. 7.1 Funktionsprüfung 7.1.1 Vorbereitungen...
  • Seite 77 Werte ein. (abhängig vom eingebauten Ventil). Mit der Taste P bzw. den Nummerntasten (0 ... 9) nehmen Sie die jeweils geforderte Einstellung vor und bestätigen mit der Enter-Taste. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 78 Alarm auszulösen. Pin 2 und PIN 3 sind im Alarmfall verbunden. Schaltleistung max. 30 W / 40 VA Schaltspannung max. 125 V∼/− Schaltstrom max. 1 A Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 79 20 mA sowie auf 0 V und 10 V eingestellt (Werkseinstellung). Schließen Sie zunächst mit dem Verbindungskabel eine Eichspannungs- quelle an Pin 6 (0 V) und Pin 4 der Buchse Reg-E-Programm an. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 80 0 V = -100 °C 10 V = 400 °C 0 mA = -100 °C 20 mA = 400 °C Die Einstellung kann unter dem Menüpunkt Ein-/Ausgänge kontrolliert werden. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 81 Sie diesen Wert mit der Tastatur in Zeile 4 unter Istwert ein (bspw. 20.90 °C). 5. Drücken Sie gleichzeitig die Tasten P und ENTER, um den Abgleichmo- dus zu verlassen. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 82 Toleranz beträgt +/- 1 °C. 4. Prüfen Sie den Wert des Sicherheitsfühlers im Reservoir (RP): Der Wert RP muss bei 20 °C liegen, die Toleranz beträgt +/- 2 °C. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 83 4. Stellen Sie im SET-Menü nacheinander die Pumpen-Druckstufen 1 bis 5 ein. Folgende Werte sollten auf dem VFD-Display und auf dem Manometer übereinstimmen. Pumpen-Druckstufe Druck [bar] < 0,8 1,65 Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 84 5. Stellen Sie den Wert TcIst zwischen 28°C und 32°C ein. Ist der Wert kleiner als 28 °C, drehen Sie den Kühlwasserregler zu, ist der Wert größer als 32 °C, drehen Sie den Kühlwasserregler auf. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 85 Achten Sie abschließend darauf, dass das Gerät richtig eingestellt ist. 1. Stellen Sie die Pumpenstufe 1 ein. Stellen Sie die Sicherheitspotentiometer folgendermaßen ein: 80 °C oberes Sicherheitspotentiometer 60 °C unteres Sicherheitspotentiometer Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 86 7.2 Gerät einsenden/versandfertig machen Falls das Gerät nicht an Ort und Stelle repariert werden kann, muss es an den Julabo-Service eingesandt werden. Vor einer Einsendung des Geräts sind fol- gende Punkte zu beachten: 1. Entleeren Sie das Gerät vollständig und entfernen Sie das Reservoir.
  • Seite 87 0 °C ... 320 °C TANK Übertemperaturschutz, variabel einstellbar 0 °C ... 220 °C Unterniveauschutz Schwimmerschalter Niveau Anzeige optisch in 5 Stufen Klasseneinteilung nach DIN 12876-1 Klasse III FL Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 88 Differenzdruck (IN - OUT ) 3,5 bis 6 bar Kühlwassertemperatur <20 °C Kühlwasserqualität pH-Wert bei 25 °C 7 bis 8,5 Schwebstoffe <30 mg/l Durchmesser der Schwebstoffe max. 0,1 mm Algenwachstum unzulässig Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 89 Gewicht kg 170 1) Kälteleistung gemessen bei Pumpenstufe 1=24 l/min. – Bar – 0,8 bar Alle Daten beziehen sich auf Nennspannung und Nennfrequenz Umgebungstemperatur 20 °C Technische Änderungen vorbehalten. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 90 Verdampfungstemperatur im Regel- bereich des E-Ventils XP UE P-Anteil Überhitzungs- MOP und Überhitzung werden mit einem PI- regler Regler geregelt. Hier kann der P-Anteil verän- dert werden Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 91 Die maximale Pulspaketbreite sind 20 Halbwellen, was dann der vollen Durchsteu- erung des Lüfters entspricht. Daher haben die Parameter PhiH (H für High) und PhiL (L für Low) gegenüber der Phasenanschnittsteuerung gerade die umgekehrte Bedeutung. Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 92 MOP und Überhitzung werden mit einem PI- regler Regler geregelt. Hier kann der P-Anteil verän- dert werden TN UE I-Anteil Überhitzungs- MOP und Überhitzung werden mit einem PI- Regler geregelt. Hier kann der I-Anteil verän- Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 93 Fühlerdifferenz SF-AF für Eintritt in Entgasung ExpMinXXXC GRENZWERT EXP.GEFÄSSTEMP FÜR EINTRITT IN ENTGASUNG Vzeit Stufe 1 XX min Verzögerungszeit R404A-Sufe nach Start Vzeit Stufe 2 XX min Ganzzahlig Verzögerungszeit R23-Stufe nach Start Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 94 Anhang 8.4 Verdrahtungsplan Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 95 Anhang Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 96 Anhang Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 97 Anhang Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 98 Anhang Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 99 Anhang Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 100 Anhang 8.5 Fließbild Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 101 Anhang 8.6 Ersatzteile 8.6.1 Bilder 8.6.1.1 Vorderseite Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 102 Anhang 8.6.1.2 Rückseite Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 103 Anhang 8.6.1.3 Seitenansicht rechts Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 104 Anhang 8.6.1.4 Seitenansicht links Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 105 Anhang 8.6.1.5 Details Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 106 Prozessorplatine Bedienfront 2-Poti-Ausführung Folientastatur Bedienfront Kunststoffteil Bedienfront Fernbedienteil Gehäuse Fernbedienteil RD Prozessorplatine Fernbedienteil RD Netzschalter Netzeingangsfilter 250V 16A Drucksensor Mediumskreislauf Regelfühler Magnetventil für Kühlung im internen 230V 50/60Hz Reservoir Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 107 Leistungsregelung Wandlerplatine komplett Flachbandkabel Prozessorplatine zu Wand- 16polig lerplatine Schwimmerschalter Unterniveauschwimmer komplett Sicherheitsfühler Expansionsgefäß Schwimmer Niveauanzeige Ventileinheit Entlüftungsventil Netzplatine 1000 Umbau Kit Pumpenüberlauf 1010 Umbau Kit Pumpenüberlauf fluorinert tauglich Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
  • Seite 108 Beim Austausch des Bauteils zusätzlich den Filtertrockner wechseln. Hinweis Bei der Bestellung von Ersatzteilen bitte die Bestellnummer der Teileliste und die Positionsnummer des Teils angeben. Zum Beispiel: 7.920.2450-530 für Netzplatine Presto LH50 Service-Anleitung Vertraulich - nur für den internen JULABO Gebrauch...
