4.

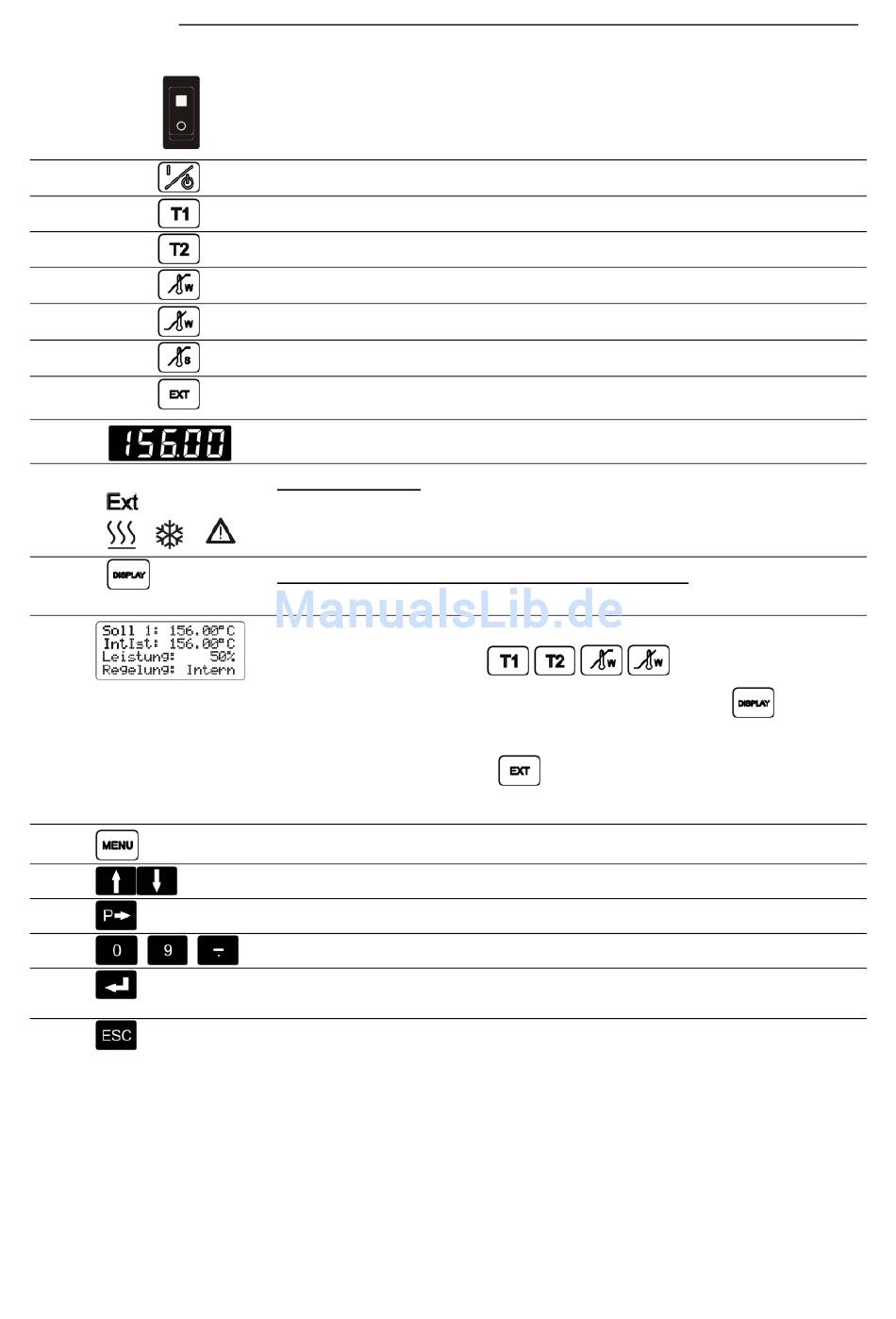

Bedienungs- und Funktionselemente

1
2
3
4
5
6
7
9
10
/ /
11
12
13
14
15
16
17
18
Netzschalter, beleuchtet
Taste-Start / Stop
Taste-Sollwertanzeige Arbeitstemperatur T1
Taste-Sollwertanzeige Arbeitstemperatur T2 *
Taste-Sollwertanzeige Übertemperaturwarnung
Taste-Sollwertanzeige Untertemperaturwarnung
Taste ohne Funktion
Taste-Regelung - Umschaltung intern/extern *
MULTI-DISPLAY (LED) Istwert-Temperaturanzeige
Kontroll-Lampen:
Temperaturanzeige - Istwert extern *
Heizung / Kühlung / Alarm
Taste-Istwertanzeige - Umschaltung intern/extern
DIALOG-DISPLAY (LCD)
1. Zeile: Sollwertanzeige
2. Zeile: Istwert-Temperaturanzeige intern oder extern
3. Zeile: Heizleistung in %.
4. Zeile: Regelung intern /
MENUE-Taste - Umschaltung zu den Menue-Funktionen
Cursor-Tasten - Anwahl der einzelnen Menuepunkte
P-Taste Parameter auswählen
Tastatur 0 bis 9; Minus / Dezimalpunkt
Enter-Taste 1. Wert/Parameter speichern
2. Eine Menue-Ebene weiterschalten
Escape-Taste 1. Eingabe abbrechen
2. Eine Menue-Ebene zurückschalten
umschaltbar.
extern. *
. *
