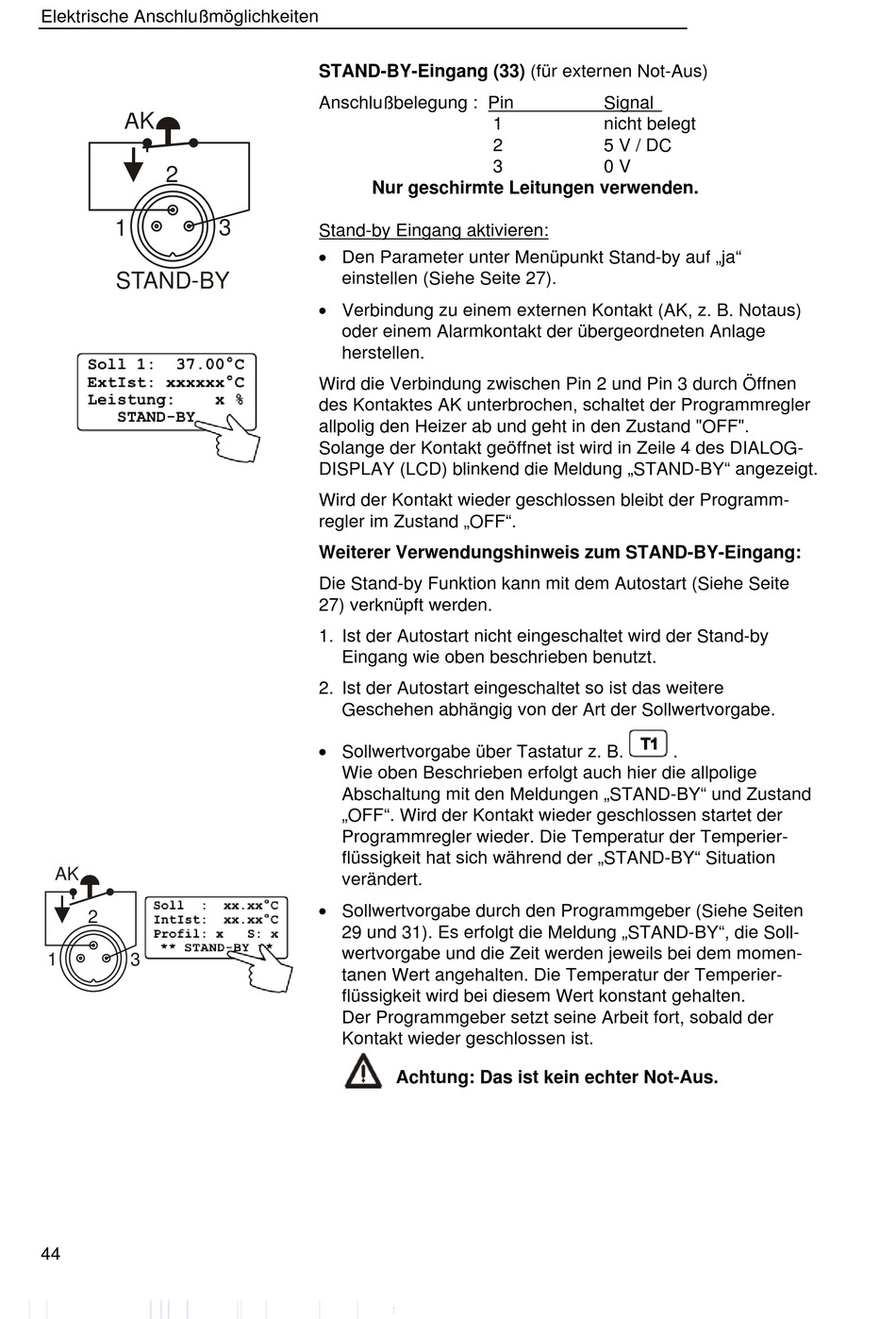

Elektrische Anschlußmöglichkeiten
AK
2
1
STAND-BY
AK
2
1 3
44
STAND-BY-Eingang (33) (für externen Not-Aus)
Anschlußbelegung : Pin
Nur geschirmte Leitungen verwenden.
3
Stand-by Eingang aktivieren:
 Den Parameter unter Menüpunkt Stand-by auf „ja"
einstellen (Siehe Seite 27).
 Verbindung zu einem externen Kontakt (AK, z. B. Notaus)
oder einem Alarmkontakt der übergeordneten Anlage
herstellen.
Wird die Verbindung zwischen Pin 2 und Pin 3 durch Öffnen
des Kontaktes AK unterbrochen, schaltet der Programmregler
allpolig den Heizer ab und geht in den Zustand "OFF".
Solange der Kontakt geöffnet ist wird in Zeile 4 des DIALOG-
DISPLAY (LCD) blinkend die Meldung „STAND-BY" angezeigt.
Wird der Kontakt wieder geschlossen bleibt der Programm-
regler im Zustand „OFF".
Weiterer Verwendungshinweis zum STAND-BY-Eingang:
Die Stand-by Funktion kann mit dem Autostart (Siehe Seite
27) verknüpft werden.
1. Ist der Autostart nicht eingeschaltet wird der Stand-by
Eingang wie oben beschrieben benutzt.
2. Ist der Autostart eingeschaltet so ist das weitere
Geschehen abhängig von der Art der Sollwertvorgabe.
 Sollwertvorgabe über Tastatur z. B.
Wie oben Beschrieben erfolgt auch hier die allpolige
Abschaltung mit den Meldungen „STAND-BY" und Zustand
„OFF". Wird der Kontakt wieder geschlossen startet der
Programmregler wieder. Die Temperatur der Temperier-
flüssigkeit hat sich während der „STAND-BY" Situation
verändert.
 Sollwertvorgabe durch den Programmgeber (Siehe Seiten
29 und 31). Es erfolgt die Meldung „STAND-BY", die Soll-
wertvorgabe und die Zeit werden jeweils bei dem momen-
tanen Wert angehalten. Die Temperatur der Temperier-
flüssigkeit wird bei diesem Wert konstant gehalten.
Der Programmgeber setzt seine Arbeit fort, sobald der
Kontakt wieder geschlossen ist.
1
2
3
Achtung: Das ist kein echter Not-Aus.
Signal
nicht belegt
5 V / DC
0 V
.
