Anschluß Der Temperaturfühler; Getaktete Kühlwasserversorgung - Julabo LC6 Betriebsanleitung

Vorbereitungen

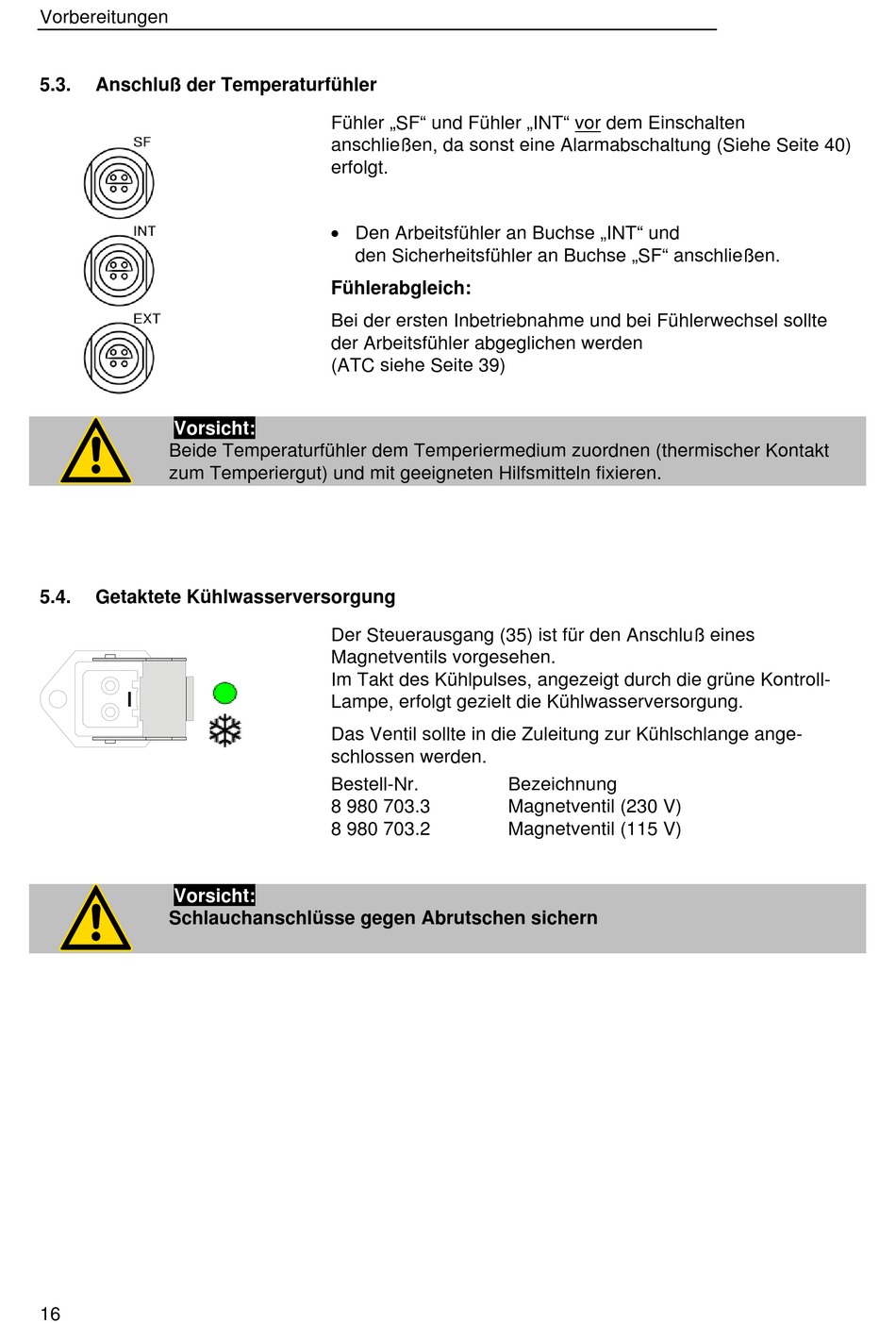

5.3. Anschluß der Temperaturfühler
Vorsicht:
Beide Temperaturfühler dem Temperiermedium zuordnen (thermischer Kontakt
zum Temperiergut) und mit geeigneten Hilfsmitteln fixieren.
5.4. Getaktete Kühlwasserversorgung
Vorsicht:
Schlauchanschlüsse gegen Abrutschen sichern
16
Fühler „SF" und Fühler „INT" vor dem Einschalten
anschließen, da sonst eine Alarmabschaltung (Siehe Seite 40)
erfolgt.
 Den Arbeitsfühler an Buchse „INT" und
den Sicherheitsfühler an Buchse „SF" anschließen.
Fühlerabgleich:
Bei der ersten Inbetriebnahme und bei Fühlerwechsel sollte
der Arbeitsfühler abgeglichen werden
(ATC siehe Seite 39)
Der Steuerausgang (35) ist für den Anschluß eines
Magnetventils vorgesehen.
Im Takt des Kühlpulses, angezeigt durch die grüne Kontroll-
Lampe, erfolgt gezielt die Kühlwasserversorgung.
Das Ventil sollte in die Zuleitung zur Kühlschlange ange-
schlossen werden.
Bestell-Nr.
8 980 703.3
8 980 703.2
Bezeichnung
Magnetventil (230 V)
Magnetventil (115 V)
