4.

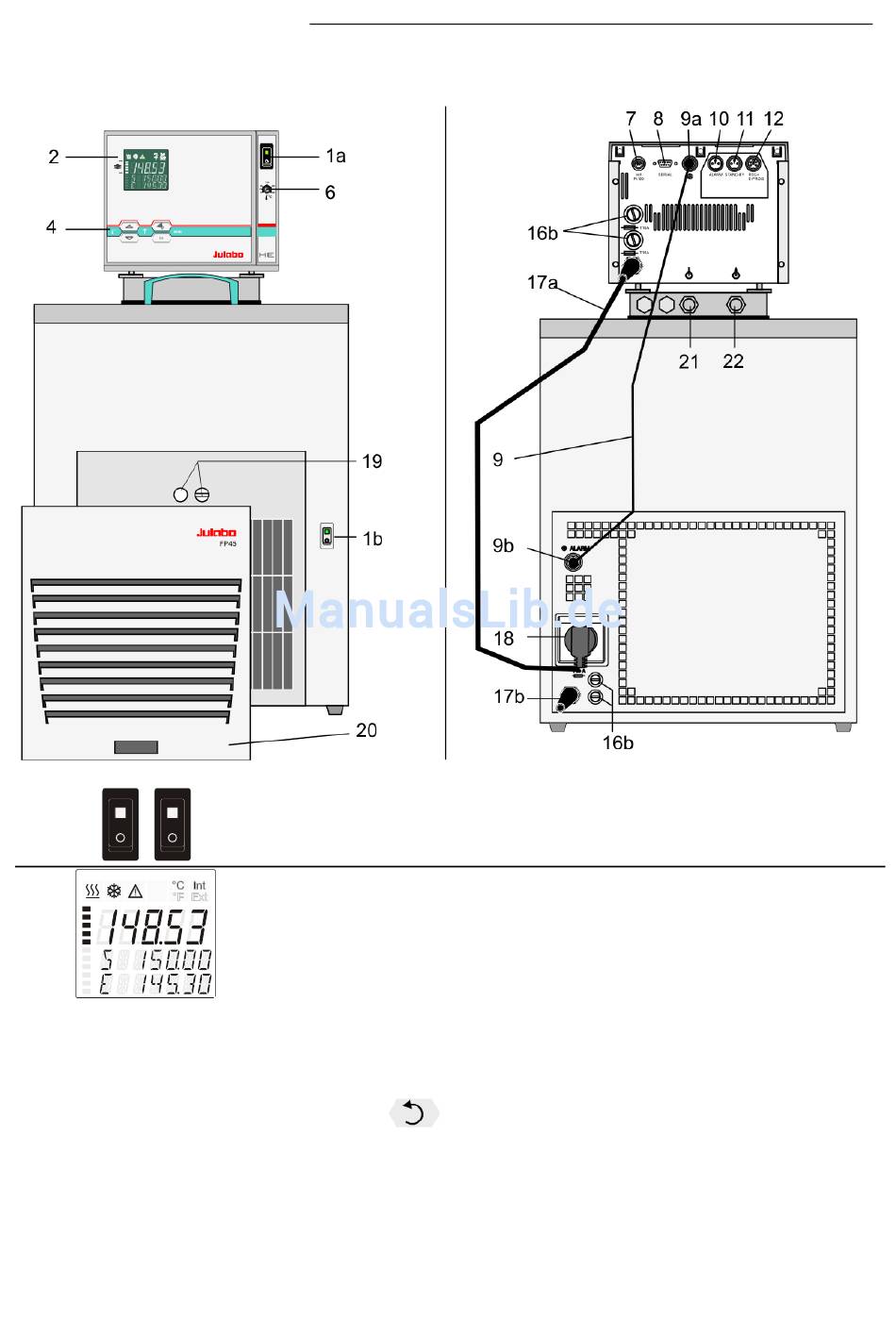

Bedienungs- und Funktionselemente
Frontseite
1a
1b
2
Netzschalter für Thermostat, beleuchtet
Netzschalter für Kältemaschine, beleuchtet
VFD-COMFORT- DISPLAY
Kopfzeile: Kontroll-Anzeigen siehe 2.1 und 2.2
Zeile 1:
Istwertanzeige
Die Anzeige ist abhängig von der eingestellten Regelung
im >MENU – CONTROL< (INT oder EXT).
Zeile 2:
Arbeitstemperatur Sollwert, permanent S xxx.xx
Zeile 3:
Istwertanzeige E = extern oder I = intern
Im Wechsel mit der Anzeige in Zeile 1
Mit der Taste
PI Leistung in % - bei Stellgrößenvorgabe >CONTROL<*
oder
PS
Leistung in % - bei Stellgrößenvorgabe >SERIAL<* /
>EPROG<*
H Heizleistung in Watt
U Netzspannung Volt
Rückseite
Int oder Ext
sind weitere Sonder-Anzeigen in Zeile 3 möglich.
HE
15
