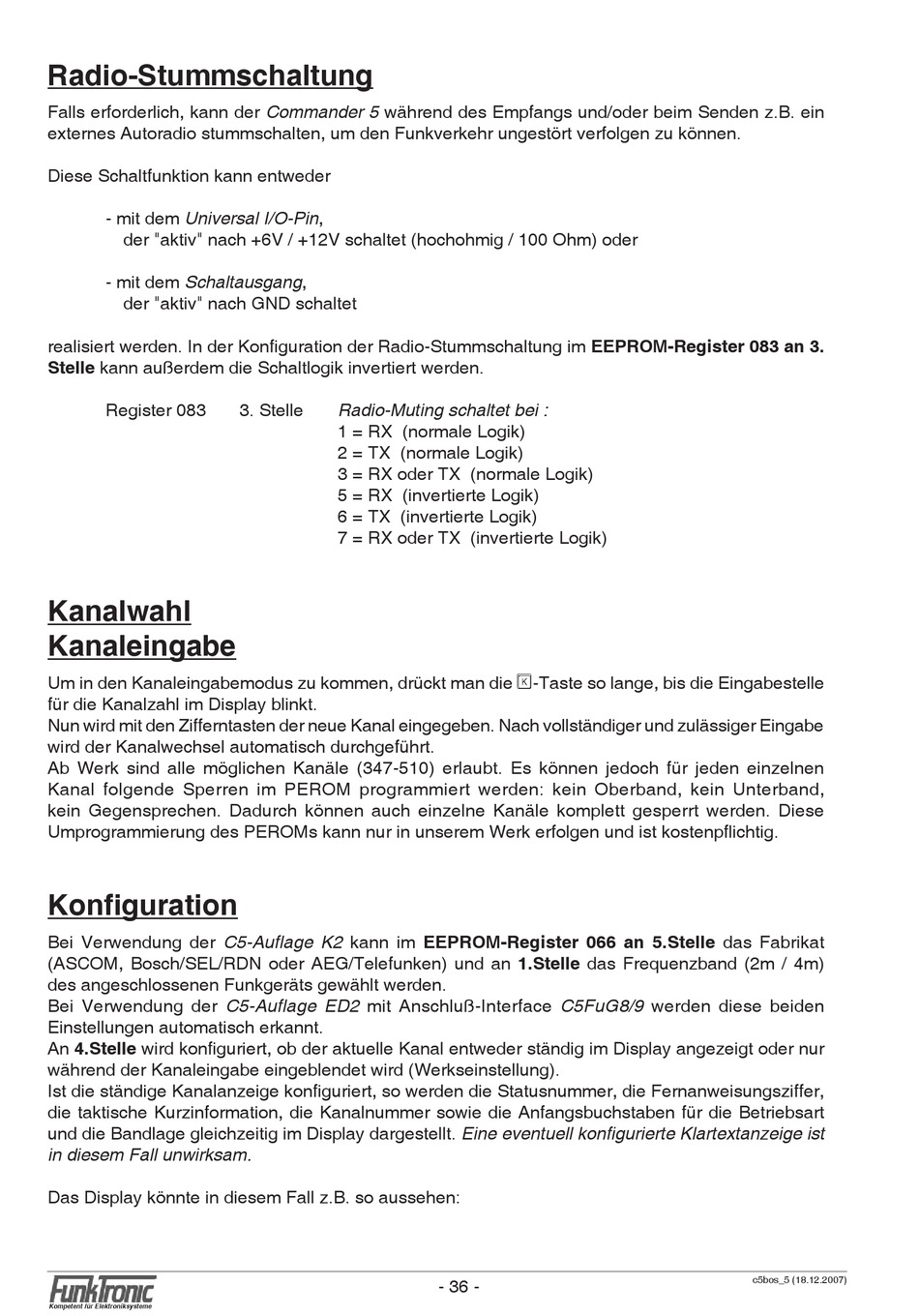

Radio-Stummschaltung
Falls erforderlich, kann der Commander 5 während des Empfangs und/oder beim Senden z.B. ein
externes Autoradio stummschalten, um den Funkverkehr ungestört verfolgen zu können.
Diese Schaltfunktion kann entweder
- mit dem Universal I/O-Pin,
der "aktiv" nach +6V / +12V schaltet (hochohmig / 100 Ohm) oder
- mit dem Schaltausgang,
der "aktiv" nach GND schaltet
realisiert werden. In der Konfiguration der Radio-Stummschaltung im EEPROM-Register 083 an 3.
Stelle kann außerdem die Schaltlogik invertiert werden.
Register 083
Kanalwahl
Kanaleingabe
Um in den Kanaleingabemodus zu kommen, drückt man die k-Taste so lange, bis die Eingabestelle
für die Kanalzahl im Display blinkt.
Nun wird mit den Zifferntasten der neue Kanal eingegeben. Nach vollständiger und zulässiger Eingabe
wird der Kanalwechsel automatisch durchgeführt.
Ab Werk sind alle möglichen Kanäle (347-510) erlaubt. Es können jedoch für jeden einzelnen
Kanal folgende Sperren im PEROM programmiert werden: kein Oberband, kein Unterband,
kein Gegensprechen. Dadurch können auch einzelne Kanäle komplett gesperrt werden. Diese
Umprogrammierung des PEROMs kann nur in unserem Werk erfolgen und ist kostenpflichtig.
Konfiguration
Bei Verwendung der C5-Auflage K2 kann im EEPROM-Register 066 an 5.Stelle das Fabrikat
(ASCOM, Bosch/SEL/RDN oder AEG/Telefunken) und an 1.Stelle das Frequenzband (2m / 4m)
des angeschlossenen Funkgeräts gewählt werden.
Bei Verwendung der C5-Auflage ED2 mit Anschluß-Interface C5FuG8/9 werden diese beiden
Einstellungen automatisch erkannt.
An 4.Stelle wird konfiguriert, ob der aktuelle Kanal entweder ständig im Display angezeigt oder nur
während der Kanaleingabe eingeblendet wird (Werkseinstellung).
Ist die ständige Kanalanzeige konfiguriert, so werden die Statusnummer, die Fernanweisungsziffer,
die taktische Kurzinformation, die Kanalnummer sowie die Anfangsbuchstaben für die Betriebsart
und die Bandlage gleichzeitig im Display dargestellt. Eine eventuell konfigurierte Klartextanzeige ist
in diesem Fall unwirksam.
Das Display könnte in diesem Fall z.B. so aussehen:
Kompetent für Elektroniksysteme
3. Stelle
Radio-Muting schaltet bei :
1 = RX (normale Logik)
2 = TX (normale Logik)
3 = RX oder TX (normale Logik)
5 = RX (invertierte Logik)
6 = TX (invertierte Logik)
7 = RX oder TX (invertierte Logik)
- 36 -
c5bos_5 (18.12.2007)
