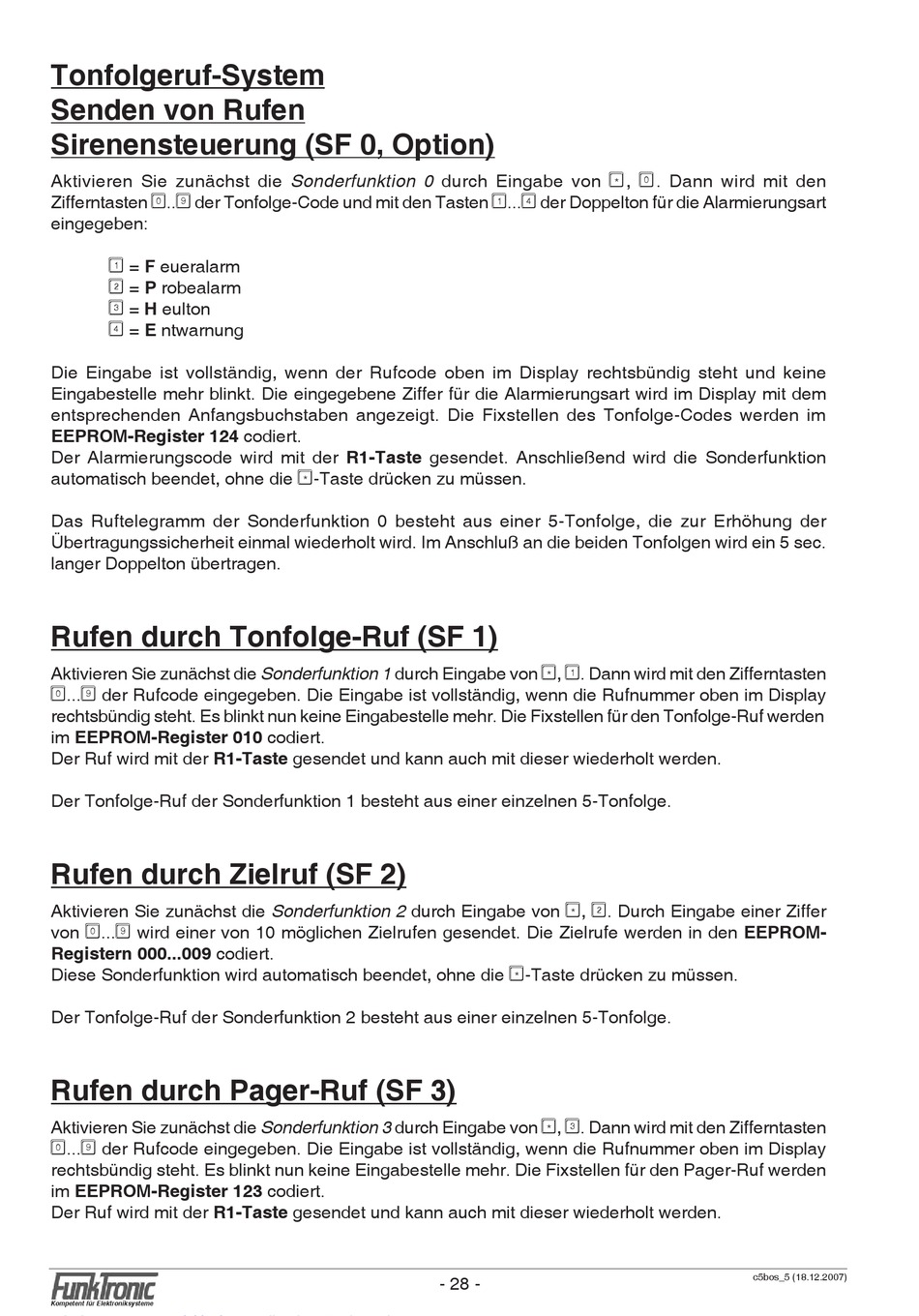

Tonfolgeruf-System
Senden von Rufen
Sirenensteuerung (SF 0, Option)
Aktivieren Sie zunächst die Sonderfunktion 0 durch Eingabe von *, 0. Dann wird mit den
Zifferntasten 0..9 der Tonfolge-Code und mit den Tasten 1...4 der Doppelton für die Alarmierungsart
eingegeben:
1 = F eueralarm
2 = P robealarm
3 = H eulton
4 = E ntwarnung
Die Eingabe ist vollständig, wenn der Rufcode oben im Display rechtsbündig steht und keine
Eingabestelle mehr blinkt. Die eingegebene Ziffer für die Alarmierungsart wird im Display mit dem
entsprechenden Anfangsbuchstaben angezeigt. Die Fixstellen des Tonfolge-Codes werden im
EEPROM-Register 124 codiert.
Der Alarmierungscode wird mit der R1-Taste gesendet. Anschließend wird die Sonderfunktion
automatisch beendet, ohne die *-Taste drücken zu müssen.
Das Ruftelegramm der Sonderfunktion 0 besteht aus einer 5-Tonfolge, die zur Erhöhung der
Übertragungssicherheit einmal wiederholt wird. Im Anschluß an die beiden Tonfolgen wird ein 5 sec.
langer Doppelton übertragen.
Rufen durch Tonfolge-Ruf (SF 1)
Aktivieren Sie zunächst die Sonderfunktion 1 durch Eingabe von *, 1. Dann wird mit den Zifferntasten
0...9 der Rufcode eingegeben. Die Eingabe ist vollständig, wenn die Rufnummer oben im Display
rechtsbündig steht. Es blinkt nun keine Eingabestelle mehr. Die Fixstellen für den Tonfolge-Ruf werden
im EEPROM-Register 010 codiert.
Der Ruf wird mit der R1-Taste gesendet und kann auch mit dieser wiederholt werden.
Der Tonfolge-Ruf der Sonderfunktion 1 besteht aus einer einzelnen 5-Tonfolge.
Rufen durch Zielruf (SF 2)
Aktivieren Sie zunächst die Sonderfunktion 2 durch Eingabe von *, 2. Durch Eingabe einer Ziffer
von 0...9 wird einer von 10 möglichen Zielrufen gesendet. Die Zielrufe werden in den EEPROM-
Registern 000...009 codiert.
Diese Sonderfunktion wird automatisch beendet, ohne die *-Taste drücken zu müssen.
Der Tonfolge-Ruf der Sonderfunktion 2 besteht aus einer einzelnen 5-Tonfolge.
Rufen durch Pager-Ruf (SF 3)
Aktivieren Sie zunächst die Sonderfunktion 3 durch Eingabe von *, 3. Dann wird mit den Zifferntasten
0...9 der Rufcode eingegeben. Die Eingabe ist vollständig, wenn die Rufnummer oben im Display
rechtsbündig steht. Es blinkt nun keine Eingabestelle mehr. Die Fixstellen für den Pager-Ruf werden
im EEPROM-Register 123 codiert.
Der Ruf wird mit der R1-Taste gesendet und kann auch mit dieser wiederholt werden.
Kompetent für Elektroniksysteme
- 28 -
c5bos_5 (18.12.2007)
