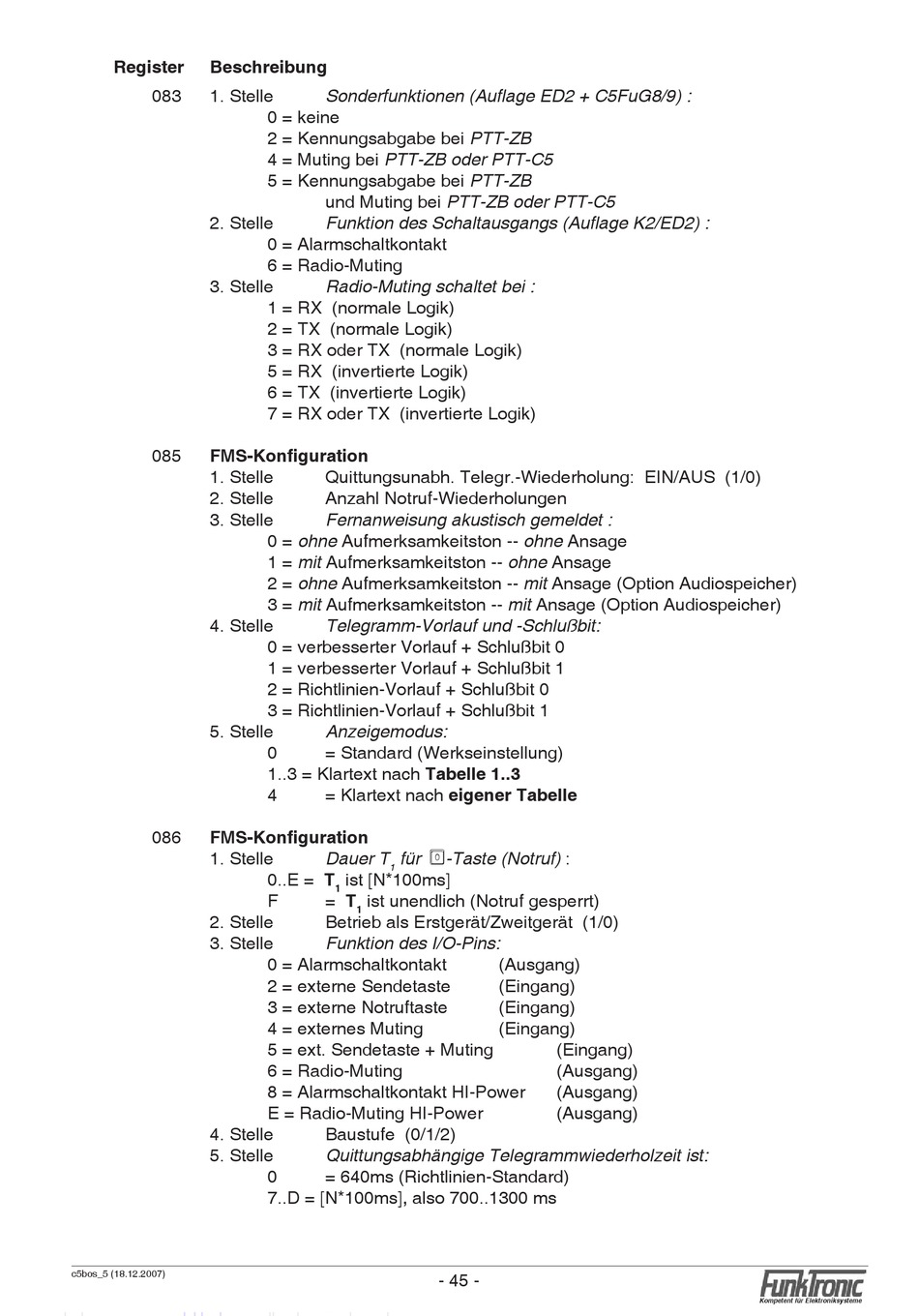

Beschreibung
083
1. Stelle
2. Stelle
3. Stelle
FMS-Konfiguration
085
1. Stelle
2. Stelle
3. Stelle
4. Stelle
5. Stelle
FMS-Konfiguration
086
1. Stelle
2. Stelle
3. Stelle
4. Stelle
5. Stelle
c5bos_5 (18.12.2007)
Sonderfunktionen (Auflage ED2 + C5FuG8/9) :
0 = keine
2 = Kennungsabgabe bei PTT-ZB
4 = Muting bei PTT-ZB oder PTT-C5
5 = Kennungsabgabe bei PTT-ZB
und Muting bei PTT-ZB oder PTT-C5
Funktion des Schaltausgangs (Auflage K2/ED2) :
0 = Alarmschaltkontakt
6 = Radio-Muting
Radio-Muting schaltet bei :
1 = RX (normale Logik)
2 = TX (normale Logik)
3 = RX oder TX (normale Logik)
5 = RX (invertierte Logik)
6 = TX (invertierte Logik)
7 = RX oder TX (invertierte Logik)
Quittungsunabh. Telegr.-Wiederholung: EIN/AUS (1/0)
Anzahl Notruf-Wiederholungen
Fernanweisung akustisch gemeldet :
0 = ohne Aufmerksamkeitston -- ohne Ansage
1 = mit Aufmerksamkeitston -- ohne Ansage
2 = ohne Aufmerksamkeitston -- mit Ansage (Option Audiospeicher)
3 = mit Aufmerksamkeitston -- mit Ansage (Option Audiospeicher)
Telegramm-Vorlauf und -Schlußbit:
0 = verbesserter Vorlauf + Schlußbit 0
1 = verbesserter Vorlauf + Schlußbit 1
2 = Richtlinien-Vorlauf + Schlußbit 0
3 = Richtlinien-Vorlauf + Schlußbit 1
Anzeigemodus:
0
= Standard (Werkseinstellung)
1..3 = Klartext nach Tabelle 1..3
= Klartext nach eigener Tabelle
4
für 0-Taste (Notruf) :
Dauer T
1
0..E = T
ist [N*100ms]
1
F
= T
ist unendlich (Notruf gesperrt)
1
Betrieb als Erstgerät/Zweitgerät (1/0)
Funktion des I/O-Pins:
0 = Alarmschaltkontakt
2 = externe Sendetaste
3 = externe Notruftaste
4 = externes Muting
5 = ext. Sendetaste + Muting
6 = Radio-Muting
8 = Alarmschaltkontakt HI-Power
E = Radio-Muting HI-Power
Baustufe (0/1/2)
Quittungsabhängige Telegrammwiederholzeit ist:
0
= 640ms (Richtlinien-Standard)
7..D = [N*100ms], also 700..1300 ms
- 45 -
(Ausgang)
(Eingang)
(Eingang)
(Eingang)
(Eingang)
(Ausgang)
(Ausgang)
(Ausgang)
