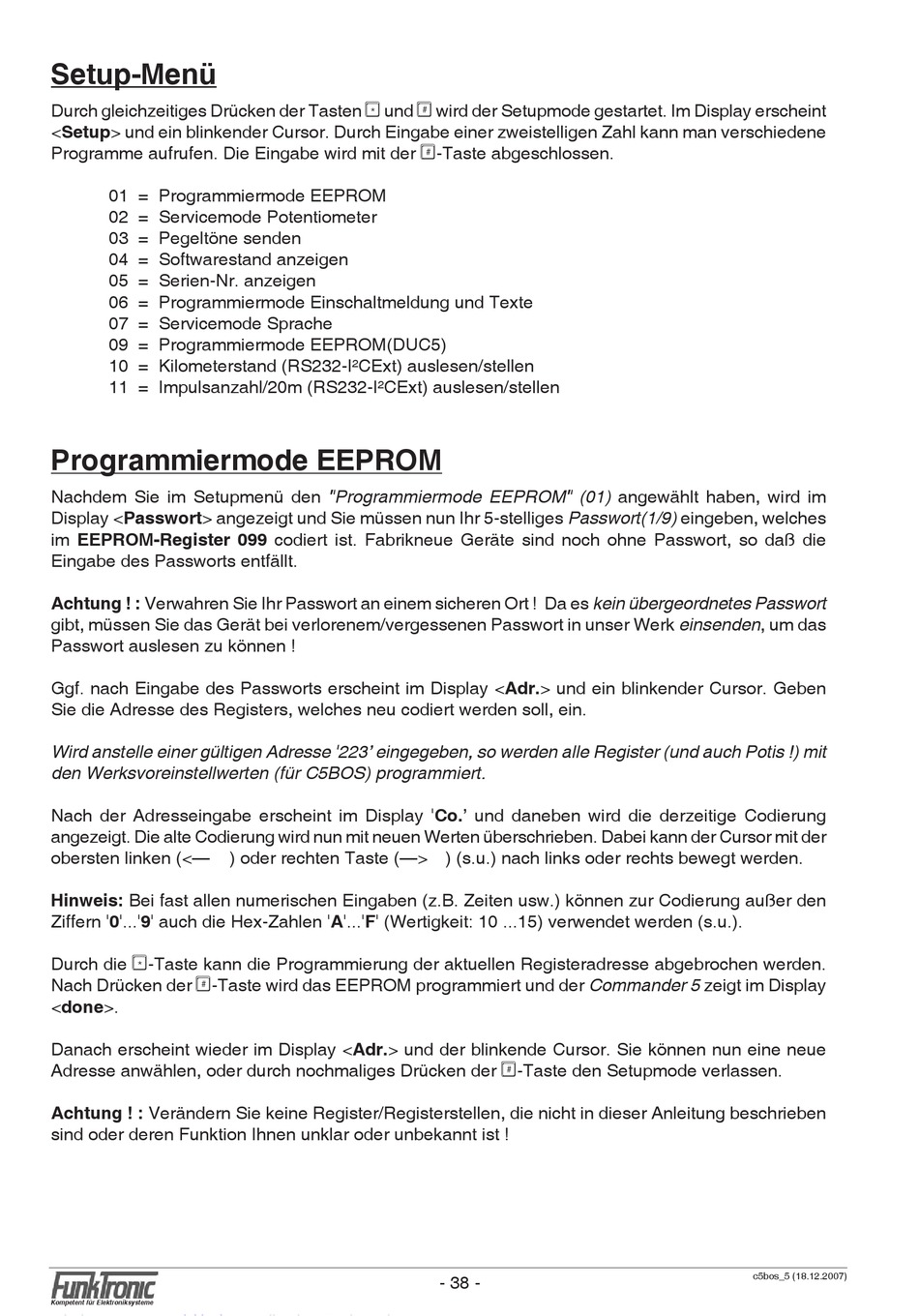

Setup-Menü
Durch gleichzeitiges Drücken der Tasten * und # wird der Setupmode gestartet. Im Display erscheint
<Setup> und ein blinkender Cursor. Durch Eingabe einer zweistelligen Zahl kann man verschiedene
Programme aufrufen. Die Eingabe wird mit der #-Taste abgeschlossen.
01 = Programmiermode EEPROM
02 = Servicemode Potentiometer
03 = Pegeltöne senden
04 = Softwarestand anzeigen
05 = Serien-Nr. anzeigen
06 = Programmiermode Einschaltmeldung und Texte
07 = Servicemode Sprache
09 = Programmiermode EEPROM(DUC5)
10 = Kilometerstand (RS232-I²CExt) auslesen/stellen
11 = Impulsanzahl/20m (RS232-I²CExt) auslesen/stellen
Programmiermode EEPROM
Nachdem Sie im Setupmenü den "Programmiermode EEPROM" (01) angewählt haben, wird im
Display <Passwort> angezeigt und Sie müssen nun Ihr 5-stelliges Passwort(1/9) eingeben, welches
im EEPROM-Register 099 codiert ist. Fabrikneue Geräte sind noch ohne Passwort, so daß die
Eingabe des Passworts entfällt.
Achtung ! : Verwahren Sie Ihr Passwort an einem sicheren Ort ! Da es kein übergeordnetes Passwort
gibt, müssen Sie das Gerät bei verlorenem/vergessenen Passwort in unser Werk einsenden, um das
Passwort auslesen zu können !
Ggf. nach Eingabe des Passworts erscheint im Display <Adr.> und ein blinkender Cursor. Geben
Sie die Adresse des Registers, welches neu codiert werden soll, ein.
Wird anstelle einer gültigen Adresse '223' eingegeben, so werden alle Register (und auch Potis !) mit
den Werksvoreinstellwerten (für C5BOS) programmiert.
Nach der Adresseingabe erscheint im Display 'Co.' und daneben wird die derzeitige Codierung
angezeigt. Die alte Codierung wird nun mit neuen Werten überschrieben. Dabei kann der Cursor mit der
obersten linken (<—
Hinweis: Bei fast allen numerischen Eingaben (z.B. Zeiten usw.) können zur Codierung außer den
Ziffern '0'...'9' auch die Hex-Zahlen 'A'...'F' (Wertigkeit: 10 ...15) verwendet werden (s.u.).
Durch die *-Taste kann die Programmierung der aktuellen Registeradresse abgebrochen werden.
Nach Drücken der #-Taste wird das EEPROM programmiert und der Commander 5 zeigt im Display
<done>.
Danach erscheint wieder im Display <Adr.> und der blinkende Cursor. Sie können nun eine neue
Adresse anwählen, oder durch nochmaliges Drücken der #-Taste den Setupmode verlassen.
Achtung ! : Verändern Sie keine Register/Registerstellen, die nicht in dieser Anleitung beschrieben
sind oder deren Funktion Ihnen unklar oder unbekannt ist !
Kompetent für Elektroniksysteme
) oder rechten Taste (—> ) (s.u.) nach links oder rechts bewegt werden.
- 38 -
c5bos_5 (18.12.2007)
