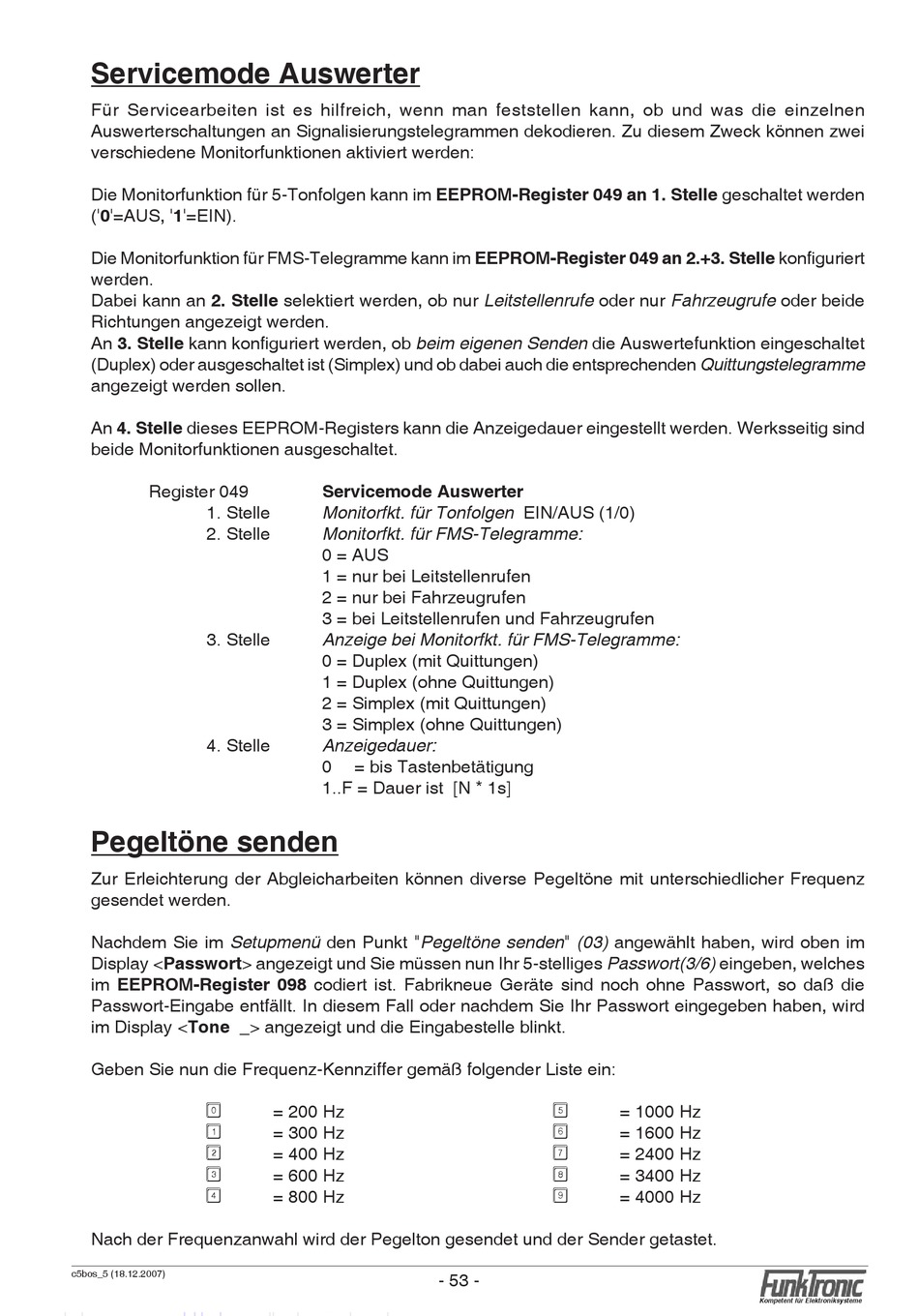

Servicemode Auswerter
Für Servicearbeiten ist es hilfreich, wenn man feststellen kann, ob und was die einzelnen
Auswerterschaltungen an Signalisierungstelegrammen dekodieren. Zu diesem Zweck können zwei
verschiedene Monitorfunktionen aktiviert werden:
Die Monitorfunktion für 5-Tonfolgen kann im EEPROM-Register 049 an 1. Stelle geschaltet werden
('0'=AUS, '1'=EIN).
Die Monitorfunktion für FMS-Telegramme kann im EEPROM-Register 049 an 2.+3. Stelle konfiguriert
werden.
Dabei kann an 2. Stelle selektiert werden, ob nur Leitstellenrufe oder nur Fahrzeugrufe oder beide
Richtungen angezeigt werden.
An 3. Stelle kann konfiguriert werden, ob beim eigenen Senden die Auswertefunktion eingeschaltet
(Duplex) oder ausgeschaltet ist (Simplex) und ob dabei auch die entsprechenden Quittungstelegramme
angezeigt werden sollen.
An 4. Stelle dieses EEPROM-Registers kann die Anzeigedauer eingestellt werden. Werksseitig sind
beide Monitorfunktionen ausgeschaltet.
Register 049
1. Stelle
2. Stelle
3. Stelle
4. Stelle
Pegeltöne senden
Zur Erleichterung der Abgleicharbeiten können diverse Pegeltöne mit unterschiedlicher Frequenz
gesendet werden.
Nachdem Sie im Setupmenü den Punkt "Pegeltöne senden" (03) angewählt haben, wird oben im
Display <Passwort> angezeigt und Sie müssen nun Ihr 5-stelliges Passwort(3/6) eingeben, welches
im EEPROM-Register 098 codiert ist. Fabrikneue Geräte sind noch ohne Passwort, so daß die
Passwort-Eingabe entfällt. In diesem Fall oder nachdem Sie Ihr Passwort eingegeben haben, wird
im Display <Tone _> angezeigt und die Eingabestelle blinkt.
Geben Sie nun die Frequenz-Kennziffer gemäß folgender Liste ein:
0
1
2
3
4
Nach der Frequenzanwahl wird der Pegelton gesendet und der Sender getastet.
c5bos_5 (18.12.2007)
Servicemode Auswerter
Monitorfkt. für Tonfolgen EIN/AUS (1/0)
Monitorfkt. für FMS-Telegramme:
0 = AUS
1 = nur bei Leitstellenrufen
2 = nur bei Fahrzeugrufen
3 = bei Leitstellenrufen und Fahrzeugrufen
Anzeige bei Monitorfkt. für FMS-Telegramme:
0 = Duplex (mit Quittungen)
1 = Duplex (ohne Quittungen)
2 = Simplex (mit Quittungen)
3 = Simplex (ohne Quittungen)
Anzeigedauer:
0
= bis Tastenbetätigung
1..F = Dauer ist [N * 1s]
= 200 Hz
= 300 Hz
= 400 Hz
= 600 Hz
= 800 Hz
- 53 -
5
= 1000 Hz
6
= 1600 Hz
7
= 2400 Hz
8
= 3400 Hz
9
= 4000 Hz
