Fehlersuche, Einstellungen und Wartung

Sitzeinstellung

Der Sitz lässt sich nach vorne und hinten verstellen. Den
Hebel (A, Abbildung 8) betätigen, den Sitz wunschgemäß
einstellen und den Hebel loslassen, um den Sitz in seiner
Stellung zu arretieren.

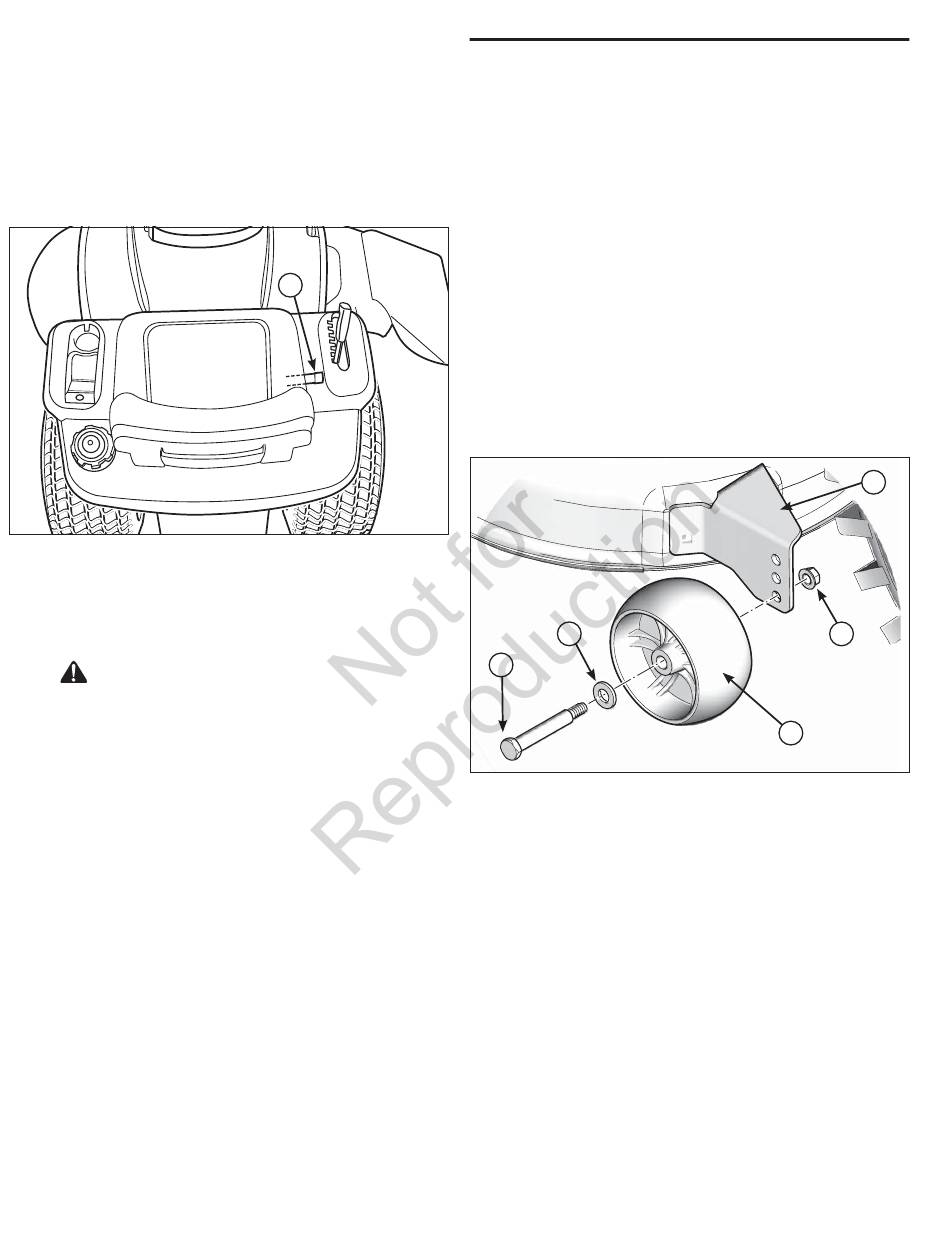

Abbildung 8. Sitzeinstellung

Batterieladung

ACHTUNG
Offene Flammen und Funken von der Batterie
fern halten. Die der Batterie entweichenden Gase
sind hoch explosiv. Die Batterie während des
Aufladens gut lüften.
Eine leere Batterie oder eine Batterie, die zu schwach ist
um den Motor zu starten, kann für Fehler im Ladesystem
oder in anderen elektrischen Bauteilen verantwortlich
sein. Sollten Zweifel an der Ursache des Problems
bestehen, den Händler verständigen. Falls die Batterie
ersetzt werden muss, die Schritte unter Batterie und
Kabel reinigen.
Zum Laden der Batterie die Anleitungen befolgen, die
vom Hersteller des Ladegeräts bereit gestellt werden;
außerdem alle Warnhinweise im Abschnitt mit den
Sicherheitsvorschriften dieses Handbuchs beachten. Die
Batterie vollständig aufladen. Keine Ladestromstärke von
mehr als 10 A verwenden.
A
20
Mähwerkseinstellungen
Führungsräder
Die Mähwerkführungsräder können je nach Schnitthöhe
in zwei Stellungen gebracht werden. Bei höheren
Schnitteinstellungen die Räder in die untere Stellung
bringen. Bei niedrigeren Schnitteinstellungen die Räder
in die obere Stellung bringen. Die Führungsräder dürfen
beim Mähen nicht konstant auf dem Boden aufliegen.
Einstellen:
1. Sicherungsmutter (B, Abbildung 9), Führungsrad (C),
Unterlegscheiben (D) Ansatzschraube (E) ausbauen.
Das Führungsrad auf die gewünschte Höhe einstellen.
2. Ansatzschraube (E) durch Unterlegscheiben (D),
Führungsrad (C) und Führungsradhalterung (A)
einsetzen. Mit Sicherungsmutter (B) befestigen.
Schritte 1 und 2 für alle Führungsräder wiederholen.
D
E
Abbildung 9. Führungsradeinstellung bei fest
montierter Halterung
A
B
C
