Lade- Und Entladekapazitätsanzeige - VOLTCRAFT ALC 8500-2 Expert Bedienungsanleitung

21. Lade- und Entladekapazitätsanzeige
Während des Ladevorgangs wird die eingeladene Kapazität und während des Entladevorgangs die aus dem Akku
entnommene Kapazität direkt auf dem Display angezeigt und fortlaufend aktualisiert.
Nach Beendigung des Bearbeitungsvorgangs ist grundsätzlich die Kapazität der zuletzt durchgeführten Aktion auf
dem Display abzulesen, also mit Ausnahme von Discharge immer die eingeladene Kapazität.
Um zum Beispiel bei der Funktion „Test" die aus dem Akku entnommene Kapazität abzufragen, ist der gewünschte
Kanal auszuwählen und die Funktion im „Chan-Menu" zu stoppen.

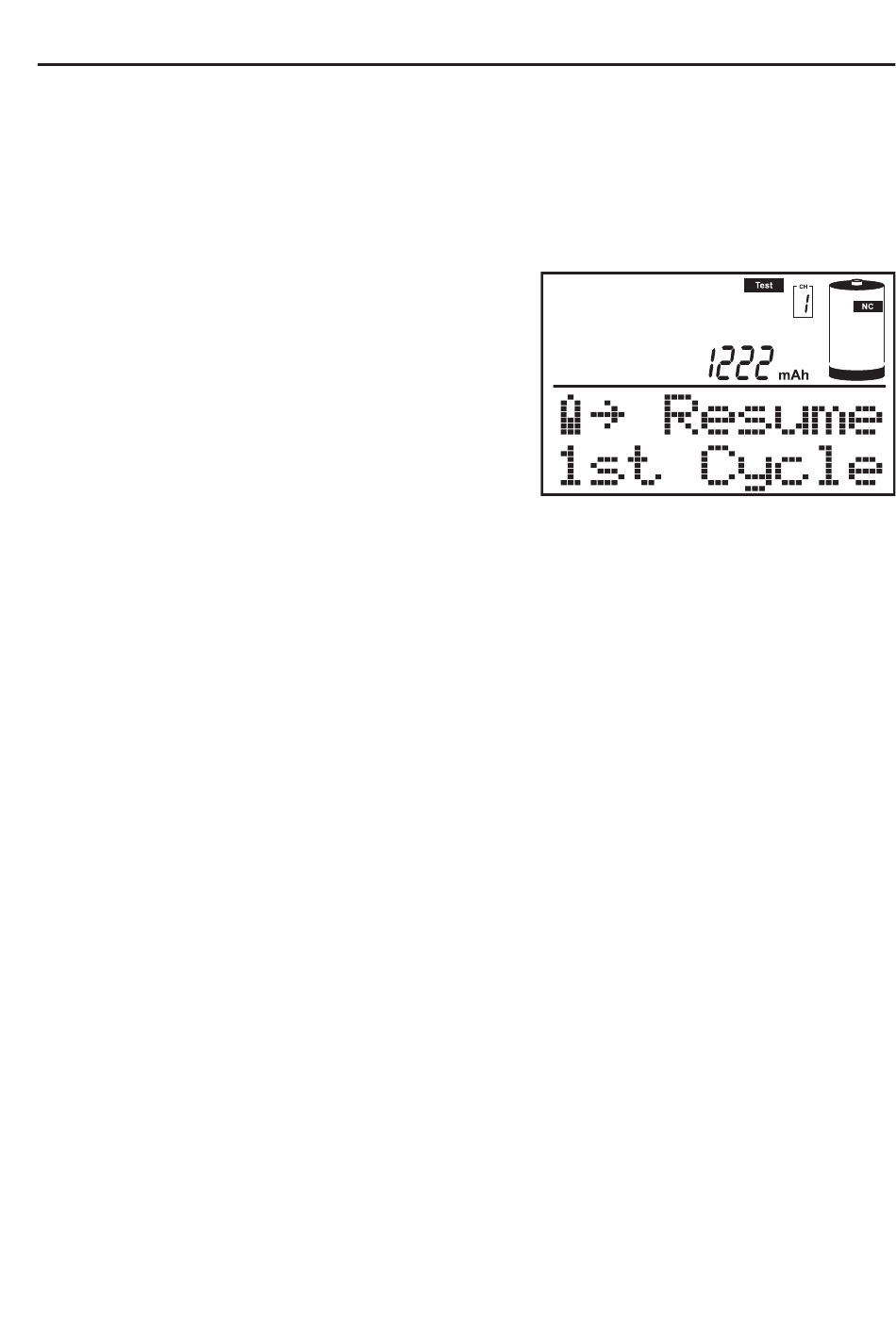

Im Grafikfeld des Displays erscheint daraufhin die Anzeige „Re-
sume?". Nach der Bestätigung mit „OK/Menu" wird die aus dem
Akku entnommene Kapazität angezeigt (Bild 40).
Bei den Funktionen „Cycle" und „Forming" werden die beim ers-
ten, beim zweiten und beim letzten Zyklus gemessenen Kapazi-
täten gespeichert. Diese können dann mit dem Drehimpulsgeber
abgefragt werden.
Auch während des Betriebs ist die Abfrage der bereits gespeicher-
ten Entladekapazitäten möglich. Dazu ist der gewünschte Kanal
Bild 40: Einstellung
auszuwählen, und wenn im Channel-Menü „Stop?" angezeigt
des Displaykontrasts
wird, ist die Pfeiltaste nach rechts oder der Drehimpulsgeber eine
Rastung nach rechts zu drehen.
Nach der Bestätigung von „Resume?" mit „OK/Menu" wird die dem Akku entnommene Kapazität angezeigt. Bei den
Funktionen „Cycle" und „Forming" können auch jetzt mit dem Drehimpulsgeber die weiteren Entladekapazitäten zur
Anzeige gebracht werden.
48
