Je höher der Innenwiderstand des Akkus ist, desto schlechter ist die Spannungslage unter Lastbedingungen und
desto mehr Verlustleistung wird innerhalb der Zelle und an den parasitären Übergangswiderständen in Wärme umge-
setzt. Bei hohen Strömen verursachen parasitäre Widerstände im mΩ-Bereich bereits erhebliche Spannungsverluste
am Verbraucher.
Auch die Messung des Innenwiderstandes im Gesamtsystem ist
mit Hilfe der Ri-Funktion problemlos möglich.
Nach Vorgabe des Impulsstromes ist erneut die Taste „OK/Menu"
zu betätigen, um zum Hauptfenster der Ri-Messfunktion zu ge-
langen. Eine weitere Bestätigung startet dann die Messfunktion
(Bild 30).
Mit jedem Start dieser Funktion werden dann im 5-Sekunden-
Raster 10 aufeinander folgende Messwerte erfasst und angezeigt.
Neben dem gemessenen Innenwiderstand im unteren Grafikfeld

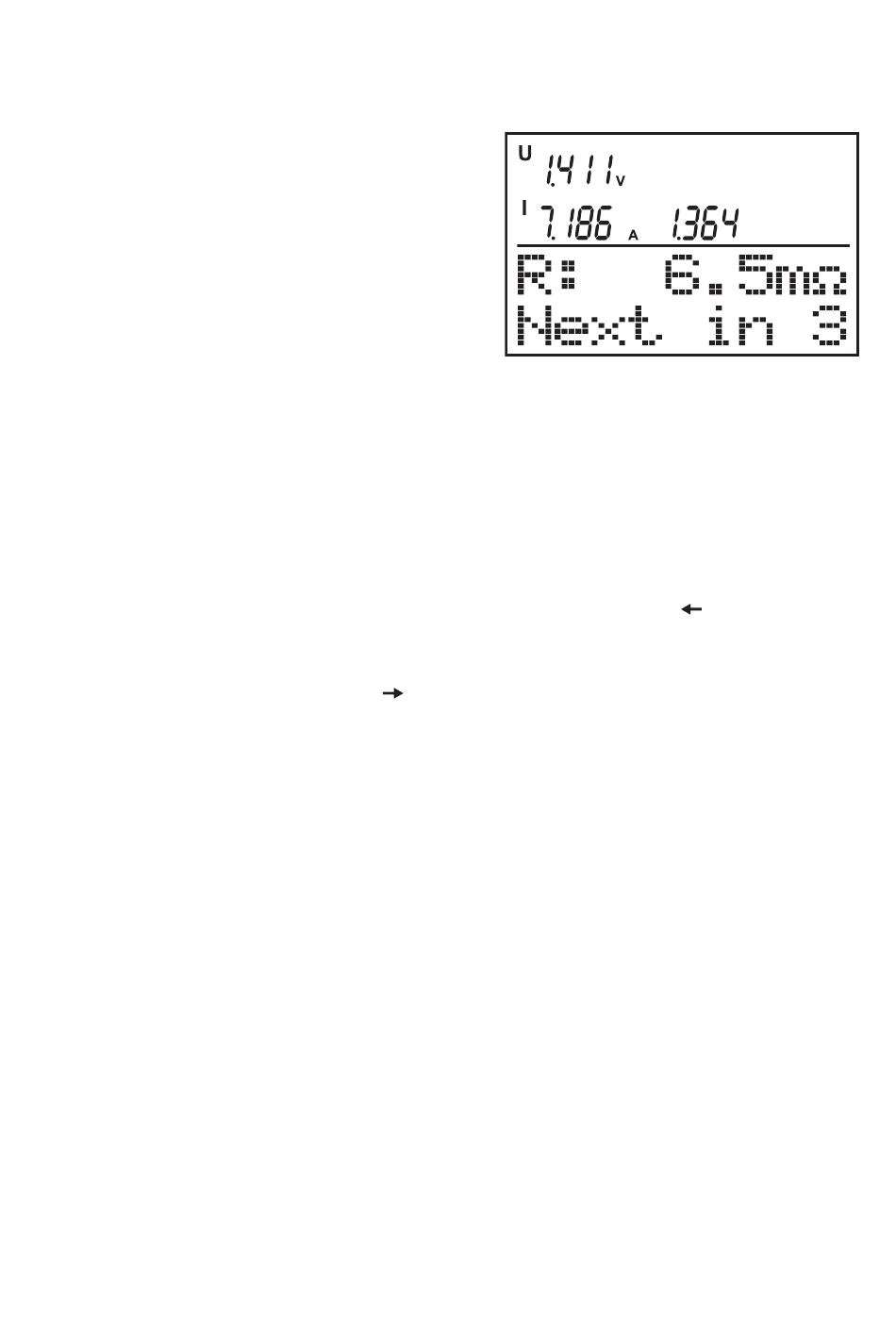

Bild 30: Hauptfenster
des Displays werden in der oberen Displayhälfte die Spannung im
der Ri-Messfunktion
unbelasteten Zustand, die Spannung im belasteten Zustand und
der aktuell fließende Impulsstrom angezeigt.
Die zuletzt erfassten Messwerte bleiben nach der automatischen Beendigung der Messfunktion auf dem Display
erhalten. Für weitere 10 Messwerterfassungen unter gleichen Bedingungen ist einfach die Taste „OK/Menu" erneut
zu betätigen.
Solange aktiv Messwerte erfasst werden, ist dies im unteren Bereich des Displays abzulesen (Countdown bis zum
nächsten Messwert).
Um den Impulsstrom bei der Akku-Innenwiderstandmessung zu verändern, ist einfach die „
"-Taste kurz zu betä-
tigen, der gewünschte Strom mit dem Drehimpulsgeber einzustellen (500-mA-Raster) und mit „OK/Menu" zu bestä-
tigen. Nach dem erneuten Start wird die Innenwiderstandsmessung mit dem jetzt eingestellten Strom durchgeführt.
Zur Beendigung der Akku-Ri-Messfunktion ist die „
"-Taste zu betätigen, und durch eine weitere Bestätigung mit
„OK/Menu" gelangt man zurück ins Hauptmenü „Main-Menu".
41
