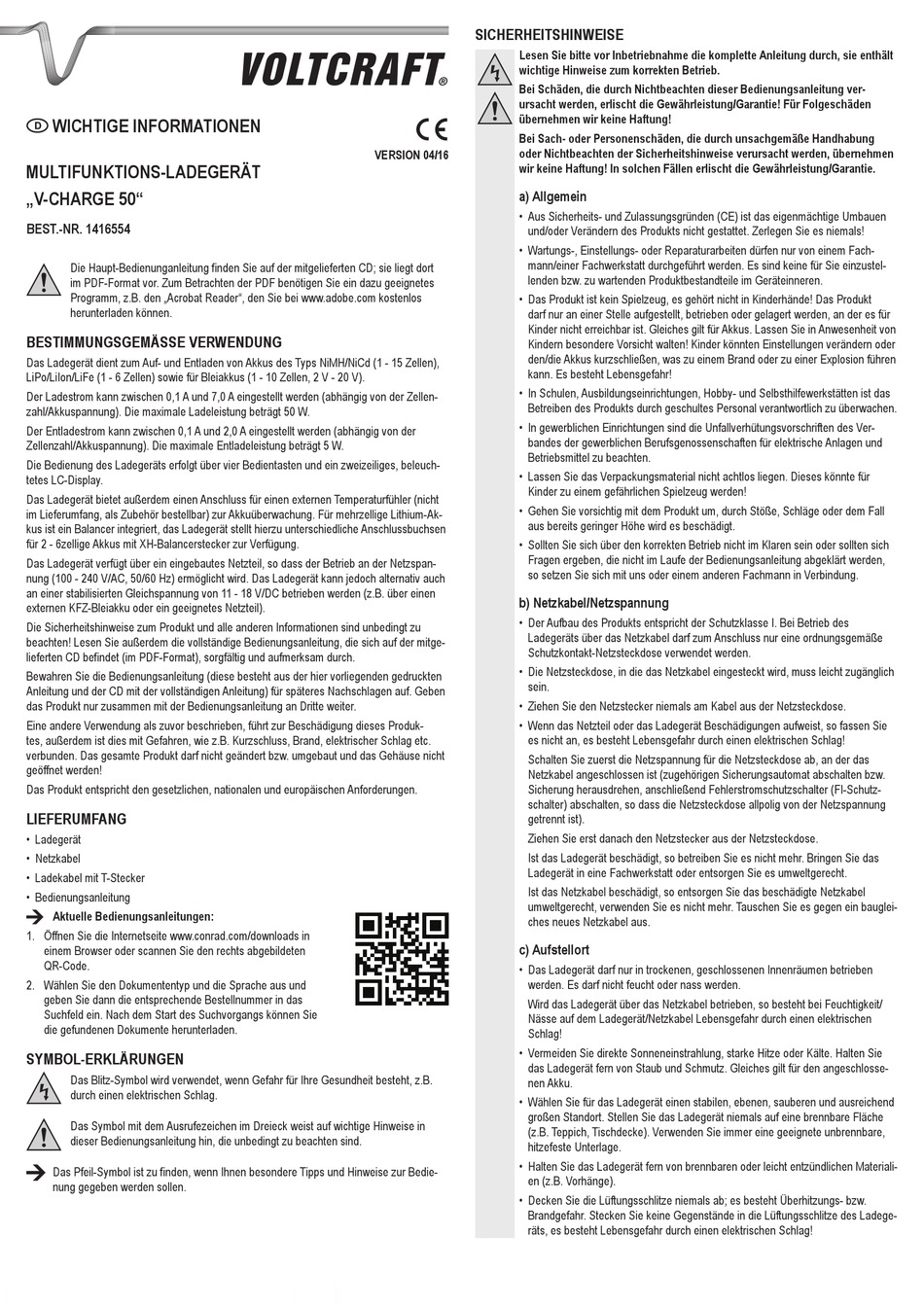

VOLTCRAFT V-CHARGE 50 Bedienungsanleitung

WICHTIGE INFORMATIONEN
MULTIFUNKTIONS-LADEGERÄT
„V-CHARGE 50"
BEST.-NR. 1416554
Die Haupt-Bedienunganleitung finden Sie auf der mitgelieferten CD; sie liegt dort
im PDF-Format vor. Zum Betrachten der PDF benötigen Sie ein dazu geeignetes
Programm, z.B. den „Acrobat Reader", den Sie bei www.adobe.com kostenlos
herunterladen können.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Das Ladegerät dient zum Auf- und Entladen von Akkus des Typs NiMH/NiCd (1 - 15 Zellen),
LiPo/LiIon/LiFe (1 - 6 Zellen) sowie für Bleiakkus (1 - 10 Zellen, 2 V - 20 V).
Der Ladestrom kann zwischen 0,1 A und 7,0 A eingestellt werden (abhängig von der Zellen-
zahl/Akkuspannung). Die maximale Ladeleistung beträgt 50 W.
Der Entladestrom kann zwischen 0,1 A und 2,0 A eingestellt werden (abhängig von der
Zellenzahl/Akkuspannung). Die maximale Entladeleistung beträgt 5 W.
Die Bedienung des Ladegeräts erfolgt über vier Bedientasten und ein zweizeiliges, beleuch-
tetes LC-Display.
Das Ladegerät bietet außerdem einen Anschluss für einen externen Temperaturfühler (nicht
im Lieferumfang, als Zubehör bestellbar) zur Akkuüberwachung. Für mehrzellige Lithium-Ak-
kus ist ein Balancer integriert, das Ladegerät stellt hierzu unterschiedliche Anschlussbuchsen
für 2 - 6zellige Akkus mit XH-Balancerstecker zur Verfügung.
Das Ladegerät verfügt über ein eingebautes Netzteil, so dass der Betrieb an der Netzspan-
nung (100 - 240 V/AC, 50/60 Hz) ermöglicht wird. Das Ladegerät kann jedoch alternativ auch
an einer stabilisierten Gleichspannung von 11 - 18 V/DC betrieben werden (z.B. über einen
externen KFZ-Bleiakku oder ein geeignetes Netzteil).
Die Sicherheitshinweise zum Produkt und alle anderen Informationen sind unbedingt zu
beachten! Lesen Sie außerdem die vollständige Bedienungsanleitung, die sich auf der mitge-
lieferten CD befindet (im PDF-Format), sorgfältig und aufmerksam durch.
Bewahren Sie die Bedienungsanleitung (diese besteht aus der hier vorliegenden gedruckten
Anleitung und der CD mit der vollständigen Anleitung) für späteres Nachschlagen auf. Geben
das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produk-
tes, außerdem ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc.
verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht
geöffnet werden!
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
LIEFERUMFANG
• Ladegerät
• Netzkabel
• Ladekabel mit T-Stecker
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen:
1. Öffnen Sie die Internetseite www.conrad.com/downloads in
einem Browser oder scannen Sie den rechts abgebildeten
QR-Code.
2. Wählen Sie den Dokumententyp und die Sprache aus und
geben Sie dann die entsprechende Bestellnummer in das
Suchfeld ein. Nach dem Start des Suchvorgangs können Sie
die gefundenen Dokumente herunterladen.
SYMBOL-ERKLÄRUNGEN
Das Blitz-Symbol wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B.
durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in
dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedie-
nung gegeben werden sollen.
SICHERHEITSHINWEISE
Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält
wichtige Hinweise zum korrekten Betrieb.
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung ver-
ursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden
übernehmen wir keine Haftung!
7
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen
VERSION 04/16
wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.
a) Allgemein
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie es niemals!
• Wartungs-, Einstellungs- oder Reparaturarbeiten dürfen nur von einem Fach-
mann/einer Fachwerkstatt durchgeführt werden. Es sind keine für Sie einzustel-
lenden bzw. zu wartenden Produktbestandteile im Geräteinneren.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände! Das Produkt
darf nur an einer Stelle aufgestellt, betrieben oder gelagert werden, an der es für
Kinder nicht erreichbar ist. Gleiches gilt für Akkus. Lassen Sie in Anwesenheit von
Kindern besondere Vorsicht walten! Kinder könnten Einstellungen verändern oder
den/die Akkus kurzschließen, was zu einem Brand oder zu einer Explosion führen
kann. Es besteht Lebensgefahr!
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das
Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Ver-
bandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und
Betriebsmittel zu beachten.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden!
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Sollten Sie sich über den korrekten Betrieb nicht im Klaren sein oder sollten sich
Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden,
so setzen Sie sich mit uns oder einem anderen Fachmann in Verbindung.
b) Netzkabel/Netzspannung
• Der Aufbau des Produkts entspricht der Schutzklasse I. Bei Betrieb des
Ladegeräts über das Netzkabel darf zum Anschluss nur eine ordnungsgemäße
Schutzkontakt-Netzsteckdose verwendet werden.
• Die Netzsteckdose, in die das Netzkabel eingesteckt wird, muss leicht zugänglich
sein.
• Ziehen Sie den Netzstecker niemals am Kabel aus der Netzsteckdose.
• Wenn das Netzteil oder das Ladegerät Beschädigungen aufweist, so fassen Sie
es nicht an, es besteht Lebensgefahr durch einen elektrischen Schlag!
Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das
Netzkabel angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw.
Sicherung herausdrehen, anschließend Fehlerstromschutzschalter (FI-Schutz-
schalter) abschalten, so dass die Netzsteckdose allpolig von der Netzspannung
getrennt ist).
Ziehen Sie erst danach den Netzstecker aus der Netzsteckdose.
Ist das Ladegerät beschädigt, so betreiben Sie es nicht mehr. Bringen Sie das
Ladegerät in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.
Ist das Netzkabel beschädigt, so entsorgen Sie das beschädigte Netzkabel
umweltgerecht, verwenden Sie es nicht mehr. Tauschen Sie es gegen ein bauglei-
ches neues Netzkabel aus.
c) Aufstellort
• Das Ladegerät darf nur in trockenen, geschlossenen Innenräumen betrieben
werden. Es darf nicht feucht oder nass werden.
Wird das Ladegerät über das Netzkabel betrieben, so besteht bei Feuchtigkeit/
Nässe auf dem Ladegerät/Netzkabel Lebensgefahr durch einen elektrischen
Schlag!
• Vermeiden Sie direkte Sonneneinstrahlung, starke Hitze oder Kälte. Halten Sie
das Ladegerät fern von Staub und Schmutz. Gleiches gilt für den angeschlosse-
nen Akku.
• Wählen Sie für das Ladegerät einen stabilen, ebenen, sauberen und ausreichend
großen Standort. Stellen Sie das Ladegerät niemals auf eine brennbare Fläche
(z.B. Teppich, Tischdecke). Verwenden Sie immer eine geeignete unbrennbare,
hitzefeste Unterlage.
• Halten Sie das Ladegerät fern von brennbaren oder leicht entzündlichen Materiali-
en (z.B. Vorhänge).
• Decken Sie die Lüftungsschlitze niemals ab; es besteht Überhitzungs- bzw.
Brandgefahr. Stecken Sie keine Gegenstände in die Lüftungsschlitze des Ladege-
räts, es besteht Lebensgefahr durch einen elektrischen Schlag!
