- Seite 1 Bedienungsanleitung Multifunktionsladegerät V-Charge Field 200 Best.-Nr. 1688224...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärung ..............................3 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................. 4 Sicherheitshinweise .............................. 5 Akkuhinweise ................................ 6 a) Allgemeine Informationen ..........................6 b) Zusätzliche Informationen zu Lithiumakkus ....................7 Einzelteilbezeichnung ............................9 Inbetriebnahme ..............................9 Bedienung ................................10 a) Hauptanzeige ............................... -
Seite 3: Einführung
® Aufgaben gerecht. Voltcraft bietet Ihnen zuverlässige Technologie zu einem außergewöhnlich günstigen Preis-Leis- ® tungs-Verhältnis. Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten Zusammenarbeit. ® Viel Spaß mit Ihrem neuen Voltcraft -Produkt! ®... -
Seite 4: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße Verwendung Das prozessorgesteuerte Ladegerät dient zum Auf- und Entladen von Akkus des Typs NiCd/NiMH (1-16 Zellen), LiPo/ LiIon/LiFe/LiHv (1-6 Zellen) sowie für Bleiakkus (1-12 Zellen, 2 V-24 V). Der Ladestrom kann zwischen 0,1 A und 10,0 A eingestellt werden. Die maximale Ladeleistung beträgt 200 W. Weiterhin können Akkus auch entladen werden;... -
Seite 5: Sicherheitshinweise
5. Sicherheitshinweise Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige Hinweise zum korrekten Betrieb. Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. -
Seite 6: Akkuhinweise
• Stellen Sie das Gerät an einem sichern Ort so auf, dass es absolut feststeht und nicht herunterfallen kann! Dadurch könnte es zu Verletzungen kommen. Stellen Sie das Ladegerät und den Akku niemals auf eine brennbare Oberfläche (z.B. Teppich). Verwenden Sie nur eine geeignete, nicht brennbare, hit- zebeständige Oberfläche. -
Seite 7: Zusätzliche Informationen Zu Lithiumakkus
• Nicht wiederaufladbare Batterien dürfen nur einmal verwendet und müssen nach dem Gebrauch ordnungsgemäß entsorgt werden. • Laden Sie nur Akkus auf, die dafür vorgesehen sind, und verwenden Sie ein geeignetes Akkuladegerät. • Akkus dürfen nicht nass oder feucht werden. •... - Seite 8 • Diese Vorschriften müssen auch eingehalten werden, wenn der Akku in das Modell eingelegt wird (oder aus diesem herausgenommen wird). • Sorgen Sie dafür, dass der Akku während des Gebrauchs, Ladens, Entladens, Transports und der Lagerung nicht überhitzt. Legen Sie den Akku nicht in die Nähe von Wärmequellen (z.B. Modellsteuerung, Motor), und schützen Sie den Akku vor direkter Sonneneinstrahlung.
-
Seite 9: Einzelteilbezeichnung

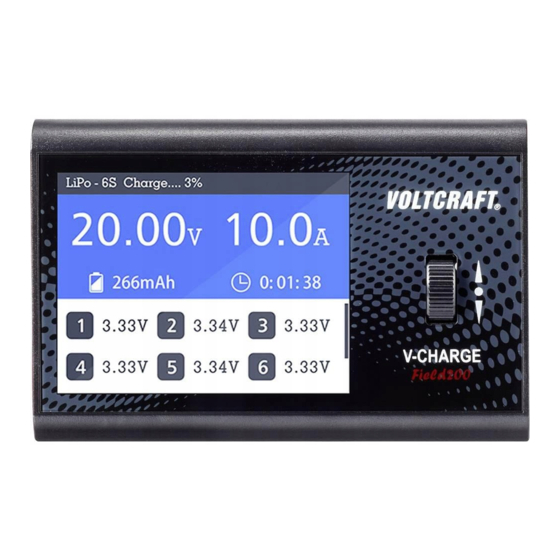

7. Einzelteilbezeichnung 1 Grafik-Display 2 Einstellrad mit Tastfunktion 3 Eingang Spannungsversorgung XT60 (9 – 32 V/DC) 4 PC-Link Schnittstelle 5 Balancer-Anschlussleiste 6 Belüftungsöffnungen 7 Ausgang Lade-/Entladeanschluss XT60 8. Inbetriebnahme Beachten Sie beim Anschluss unbedingt die Polarität und die Ladevorschriften des jeweiligen Akku-Herstellers. Versorgen Sie immer zuerst das Ladegerät mit der Betriebsspannung, bevor Sie den Akku anklemmen, das gilt auch für den Balanceranschluss. -
Seite 10: Bedienung
9. Bedienung Stellen Sie die Stromversorgung des Ladegerätes her. Das Ladegerät startet mit einem Systemtest, dem Lüftertest und bestätigt dies mit einem Signalton. Bevor Sie mit dem Ladegerät arbeiten können, müssen einige Voreinstellungen vorgenommen werden. Der Lader wird über ein Einstellrad mit Tastfunktion (2) bedient. Die Menüpunkte werden durch Drehen am Einstellrad ausgewählt. -
Seite 11: B) Systemeinstellungen „System Setup
b) Systemeinstellungen „System Setup“ Im Systemmenü werden allgemeine Einstellungen vorgenommen, die das Ladegerät für den Betrieb benötigt. Um in das Systemmenü zu gelangen, halten Sie für ca. 2 s das Einstellrad gedrückt. Das Systemmenü wird mit einem Signalton eingeblendet. Das Menü „System Setup“ enthält folgende Einstellpunkte: Menüpunkt Erklärung Wert... -
Seite 12: C) Programm-Einstellungen
c) Programm-Einstellungen Im Programm-Menü werden alle Parameter für die Akkupflege vorgenommen. Um in das Programm-Menü zu gelan- gen, drücken Sie kurz (für ca. <1 s) das Einstellrad. Das Programm-Menü wird mit einem Signalton eingeblendet (falls der Signalton im Systemmenü nicht deaktiviert wurde). Das Menü... -
Seite 13: Akku Anschließen Und Programm Starten
Folgen Sie der Menüauswahl. Beginnen Sie mit dem ersten Menüpunkt und wählen dann alle weiteren Menüpunkte aus. Stellen Sie vor dem Anschluss des Akkus sicher, dass die eingestellten Parameter zum Akku passen. Wenn der Lader nicht richtig konfiguriert ist, können der Akku und das Ladegerät beschädigt werden. -
Seite 14: C) Schnittstelle „Pc Link
c) Schnittstelle „PC Link“ Über die Schnittstelle kann das Ladegerät von einem Windows -Kompatiblen Computer gesteuert und ausgelesen ® werden. Die kostenlose Software „Charge Master“ stellt alle Einstellfunktionen zur Verfügung, die auch am Gerät selbst eingestellt werden können. Zudem können eigene Lade-Entladeprogramme erstellt und gespeichert werden. Die kostenlose Software gibt Ihnen die Möglichkeit, das Ladegerät über einen Computer zu bedienen. -
Seite 15: Entsorgung
12. Entsorgung Elektronische Altgeräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie die eingelegten Batterien und entsorgen Sie diese getrennt vom Produkt. Entsorgung von gebrauchten Akkus! Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet;... - Seite 16 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2018 by Conrad Electronic SE.
