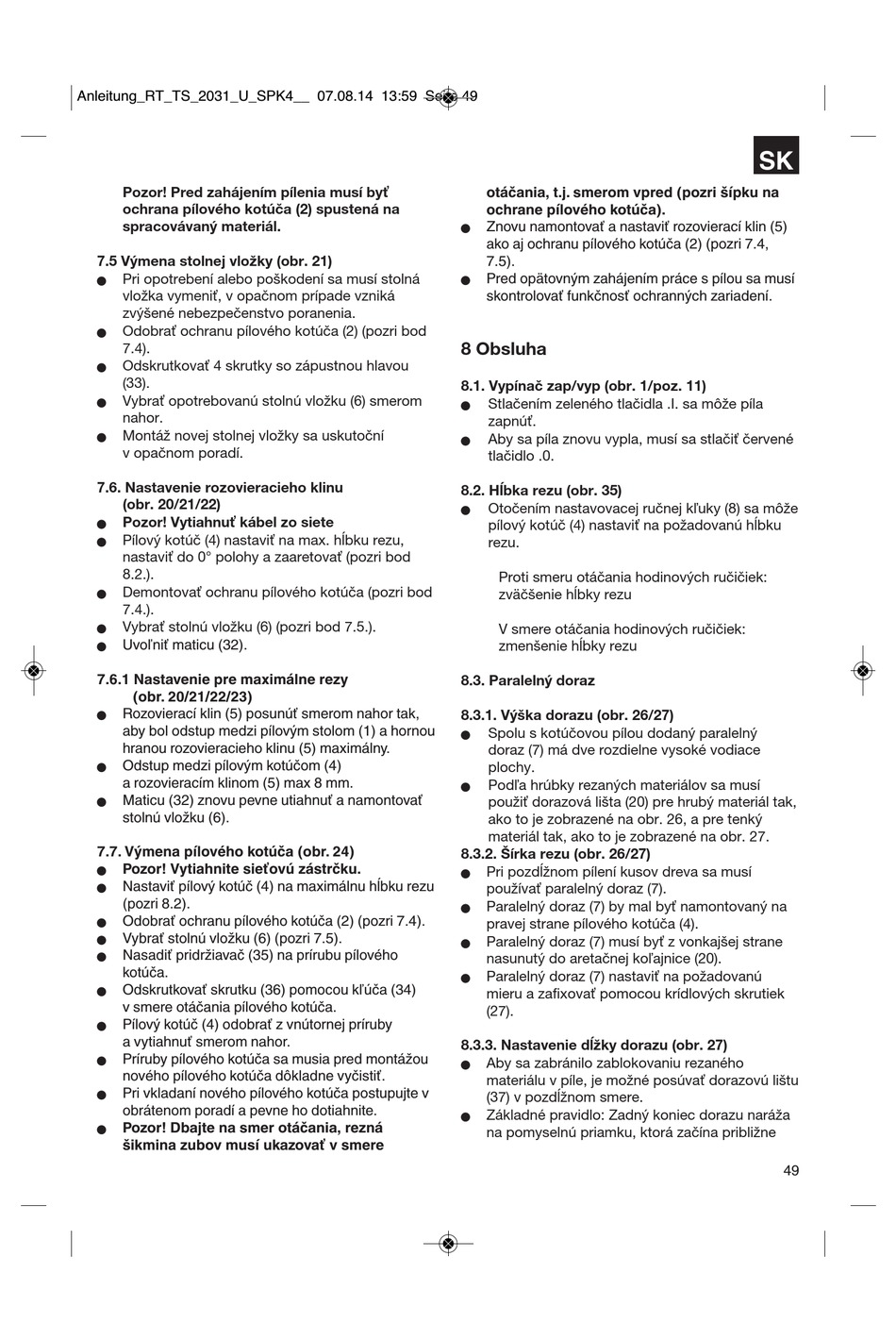

Pozor! Pred zahájením pílenia musí byť
ochrana pílového kotúča (2) spustená na
spracovávaný materiál.
7.5 Výmena stolnej vložky (obr. 21)
Pri opotrebení alebo poškodení sa musí stolná
n
vložka vymeniť, v opačnom prípade vzniká
zvýšené nebezpečenstvo poranenia.
Odobrať ochranu pílového kotúča (2) (pozri bod
n
7.4).
Odskrutkovať 4 skrutky so zápustnou hlavou
n
(33).
Vybrať opotrebovanú stolnú vložku (6) smerom
n
nahor.
Montáž novej stolnej vložky sa uskutoční
n
v opačnom poradí.
7.6. Nastavenie rozovieracieho klinu
(obr. 20/21/22)
Pozor! Vytiahnuť kábel zo siete
n
Pílový kotúč (4) nastaviť na max. hĺbku rezu,
n
nastaviť do 0° polohy a zaaretovať (pozri bod
8.2.).
Demontovať ochranu pílového kotúča (pozri bod
n
7.4.).
Vybrať stolnú vložku (6) (pozri bod 7.5.).
n
Uvoľniť maticu (32).
n
7.6.1 Nastavenie pre maximálne rezy
(obr. 20/21/22/23)
Rozovierací klin (5) posunúť smerom nahor tak,
n
aby bol odstup medzi pílovým stolom (1) a hornou
hranou rozovieracieho klinu (5) maximálny.
Odstup medzi pílovým kotúčom (4)
n
a rozovieracím klinom (5) max 8 mm.
Maticu (32) znovu pevne utiahnuť a namontovať
n
stolnú vložku (6).
7.7. Výmena pílového kotúča (obr. 24)
Pozor! Vytiahnite sieťovú zástrčku.
n
Nastaviť pílový kotúč (4) na maximálnu hĺbku rezu
n
(pozri 8.2).
Odobrať ochranu pílového kotúča (2) (pozri 7.4).
n
Vybrať stolnú vložku (6) (pozri 7.5).
n
Nasadiť pridržiavač (35) na prírubu pílového
n
kotúča.
Odskrutkovať skrutku (36) pomocou kľúča (34)
n
v smere otáčania pílového kotúča.
Pílový kotúč (4) odobrať z vnútornej príruby
n
a vytiahnuť smerom nahor.
Príruby pílového kotúča sa musia pred montážou
n
nového pílového kotúča dôkladne vyčistiť.
Pri vkladaní nového pílového kotúča postupujte v
n
obrátenom poradí a pevne ho dotiahnite.
Pozor! Dbajte na smer otáčania, rezná
n
šikmina zubov musí ukazovať v smere
otáčania, t.j. smerom vpred (pozri šípku na
ochrane pílového kotúča).
Znovu namontovať a nastaviť rozovierací klin (5)
n
ako aj ochranu pílového kotúča (2) (pozri 7.4,
7.5).
Pred opätovným zahájením práce s pílou sa musí
n
skontrolovať funkčnosť ochranných zariadení.
8 Obsluha
8.1. Vypínač zap/vyp (obr. 1/poz. 11)
Stlačením zeleného tlačidla .I. sa môže píla
n
zapnúť.
Aby sa píla znovu vypla, musí sa stlačiť červené
n
tlačidlo .0.
8.2. Hĺbka rezu (obr. 35)
Otočením nastavovacej ručnej kľuky (8) sa môže
n
pílový kotúč (4) nastaviť na požadovanú hĺbku
rezu.
Proti smeru otáčania hodinových ručičiek:
zväčšenie hĺbky rezu
V smere otáčania hodinových ručičiek:
zmenšenie hĺbky rezu
8.3. Paralelný doraz
8.3.1. Výška dorazu (obr. 26/27)
Spolu s kotúčovou pílou dodaný paralelný
n
doraz (7) má dve rozdielne vysoké vodiace
plochy.
Podľa hrúbky rezaných materiálov sa musí
n
použiť dorazová lišta (20) pre hrubý materiál tak,
ako to je zobrazené na obr. 26, a pre tenký
materiál tak, ako to je zobrazené na obr. 27.
8.3.2. Šírka rezu (obr. 26/27)
Pri pozdĺžnom pílení kusov dreva sa musí
n
používať paralelný doraz (7).
Paralelný doraz (7) by mal byť namontovaný na
n
pravej strane pílového kotúča (4).
Paralelný doraz (7) musí byť z vonkajšej strane
n
nasunutý do aretačnej koľajnice (20).
Paralelný doraz (7) nastaviť na požadovanú
n
mieru a zafixovať pomocou krídlových skrutiek
(27).
8.3.3. Nastavenie dĺžky dorazu (obr. 27)
Aby sa zabránilo zablokovaniu rezaného
n
materiálu v píle, je možné posúvať dorazovú lištu
(37) v pozdĺžnom smere.
Základné pravidlo: Zadný koniec dorazu naráža
n
na pomyselnú priamku, ktorá začína približne
