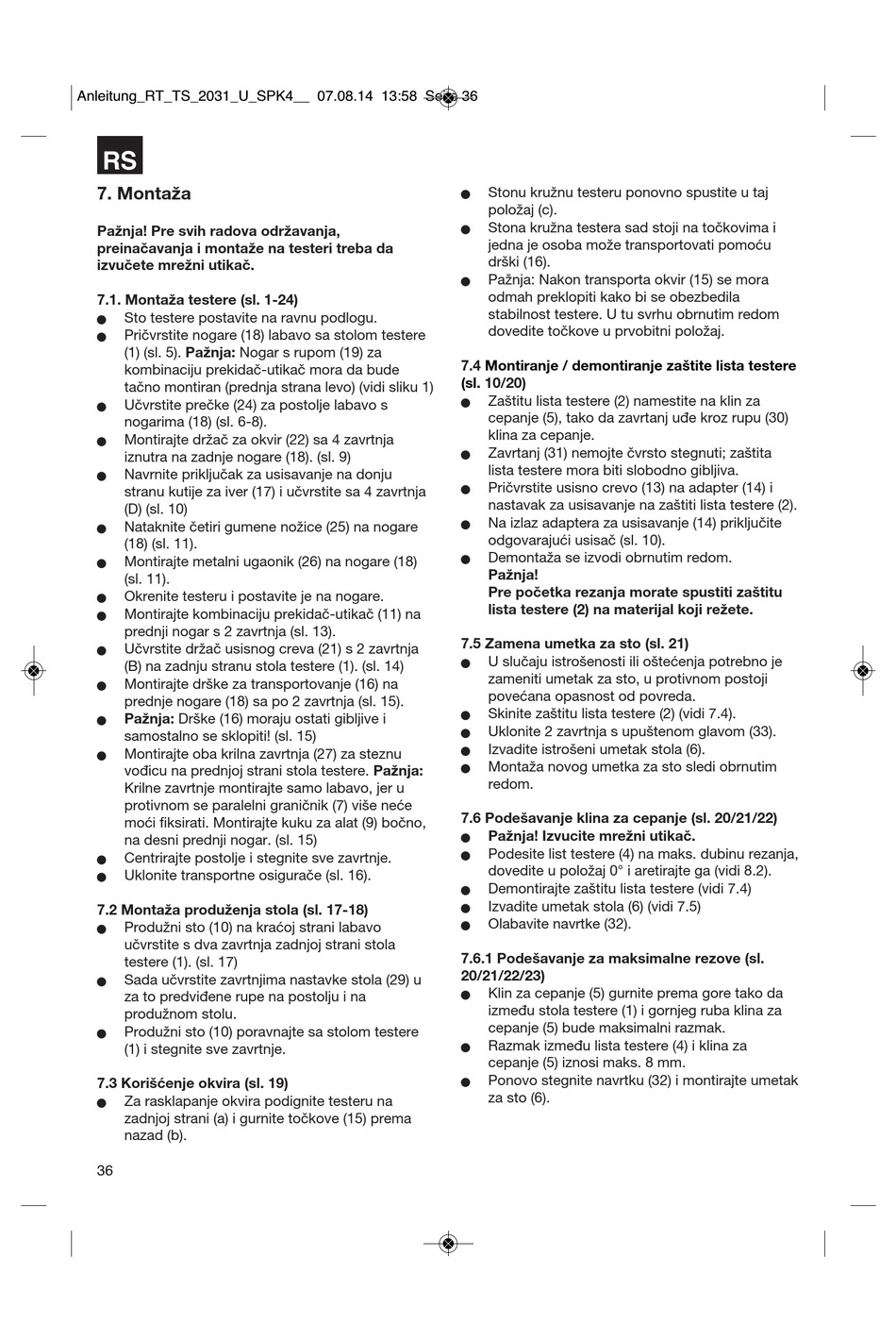

RS
7. Montaža
Pažnja! Pre svih radova održavanja,
preinačavanja i montaže na testeri treba da
izvučete mrežni utikač.
7.1. Montaža testere (sl. 1-24)
Sto testere postavite na ravnu podlogu.
n
Pričvrstite nogare (18) labavo sa stolom testere
n
(1) (sl. 5). Pažnja: Nogar s rupom (19) za
kombinaciju prekidač-utikač mora da bude
tačno montiran (prednja strana levo) (vidi sliku 1)
Učvrstite prečke (24) za postolje labavo s
n
nogarima (18) (sl. 6-8).
Montirajte držač za okvir (22) sa 4 zavrtnja
n
iznutra na zadnje nogare (18). (sl. 9)
Navrnite priključak za usisavanje na donju
n
stranu kutije za iver (17) i učvrstite sa 4 zavrtnja
(D) (sl. 10)
Nataknite četiri gumene nožice (25) na nogare
n
(18) (sl. 11).
Montirajte metalni ugaonik (26) na nogare (18)
n
(sl. 11).
Okrenite testeru i postavite je na nogare.
n
Montirajte kombinaciju prekidač-utikač (11) na
n
prednji nogar s 2 zavrtnja (sl. 13).
Učvrstite držač usisnog creva (21) s 2 zavrtnja
n
(B) na zadnju stranu stola testere (1). (sl. 14)
Montirajte drške za transportovanje (16) na
n
prednje nogare (18) sa po 2 zavrtnja (sl. 15).
Pažnja: Drške (16) moraju ostati gibljive i
n
samostalno se sklopiti! (sl. 15)
Montirajte oba krilna zavrtnja (27) za steznu
n
vođicu na prednjoj strani stola testere. Pažnja:
Krilne zavrtnje montirajte samo labavo, jer u
protivnom se paralelni graničnik (7) više neće
moći fiksirati. Montirajte kuku za alat (9) bočno,
na desni prednji nogar. (sl. 15)
Centrirajte postolje i stegnite sve zavrtnje.
n
Uklonite transportne osigurače (sl. 16).
n
7.2 Montaža produženja stola (sl. 17-18)
Produžni sto (10) na kraćoj strani labavo
n
učvrstite s dva zavrtnja zadnjoj strani stola
testere (1). (sl. 17)
Sada učvrstite zavrtnjima nastavke stola (29) u
n
za to predviđene rupe na postolju i na
produžnom stolu.
Produžni sto (10) poravnajte sa stolom testere
n
(1) i stegnite sve zavrtnje.
7.3 Korišćenje okvira (sl. 19)
Za rasklapanje okvira podignite testeru na
n
zadnjoj strani (a) i gurnite točkove (15) prema
nazad (b).
36
Stonu kružnu testeru ponovno spustite u taj
n
položaj (c).
Stona kružna testera sad stoji na točkovima i
n
jedna je osoba može transportovati pomoću
drški (16).
Pažnja: Nakon transporta okvir (15) se mora
n
odmah preklopiti kako bi se obezbedila
stabilnost testere. U tu svrhu obrnutim redom
dovedite točkove u prvobitni položaj.
7.4 Montiranje / demontiranje zaštite lista testere
(sl. 10/20)
Zaštitu lista testere (2) namestite na klin za
n
cepanje (5), tako da zavrtanj uđe kroz rupu (30)
klina za cepanje.
Zavrtanj (31) nemojte čvrsto stegnuti; zaštita
n
lista testere mora biti slobodno gibljiva.
Pričvrstite usisno crevo (13) na adapter (14) i
n
nastavak za usisavanje na zaštiti lista testere (2).
Na izlaz adaptera za usisavanje (14) priključite
n
odgovarajući usisač (sl. 10).
Demontaža se izvodi obrnutim redom.
n
Pažnja!
Pre početka rezanja morate spustiti zaštitu
lista testere (2) na materijal koji režete.
7.5 Zamena umetka za sto (sl. 21)
U slučaju istrošenosti ili oštećenja potrebno je
n
zameniti umetak za sto, u protivnom postoji
povećana opasnost od povreda.
Skinite zaštitu lista testere (2) (vidi 7.4).
n
Uklonite 2 zavrtnja s upuštenom glavom (33).
n
Izvadite istrošeni umetak stola (6).
n
Montaža novog umetka za sto sledi obrnutim
n
redom.
7.6 Podešavanje klina za cepanje (sl. 20/21/22)
Pažnja! Izvucite mrežni utikač.
n
Podesite list testere (4) na maks. dubinu rezanja,
n
dovedite u položaj 0° i aretirajte ga (vidi 8.2).
Demontirajte zaštitu lista testere (vidi 7.4)
n
Izvadite umetak stola (6) (vidi 7.5)
n
Olabavite navrtke (32).
n
7.6.1 Podešavanje za maksimalne rezove (sl.
20/21/22/23)
Klin za cepanje (5) gurnite prema gore tako da
n
između stola testere (1) i gornjeg ruba klina za
cepanje (5) bude maksimalni razmak.
Razmak između lista testere (4) i klina za
n
cepanje (5) iznosi maks. 8 mm.
Ponovo stegnite navrtku (32) i montirajte umetak
n
za sto (6).
