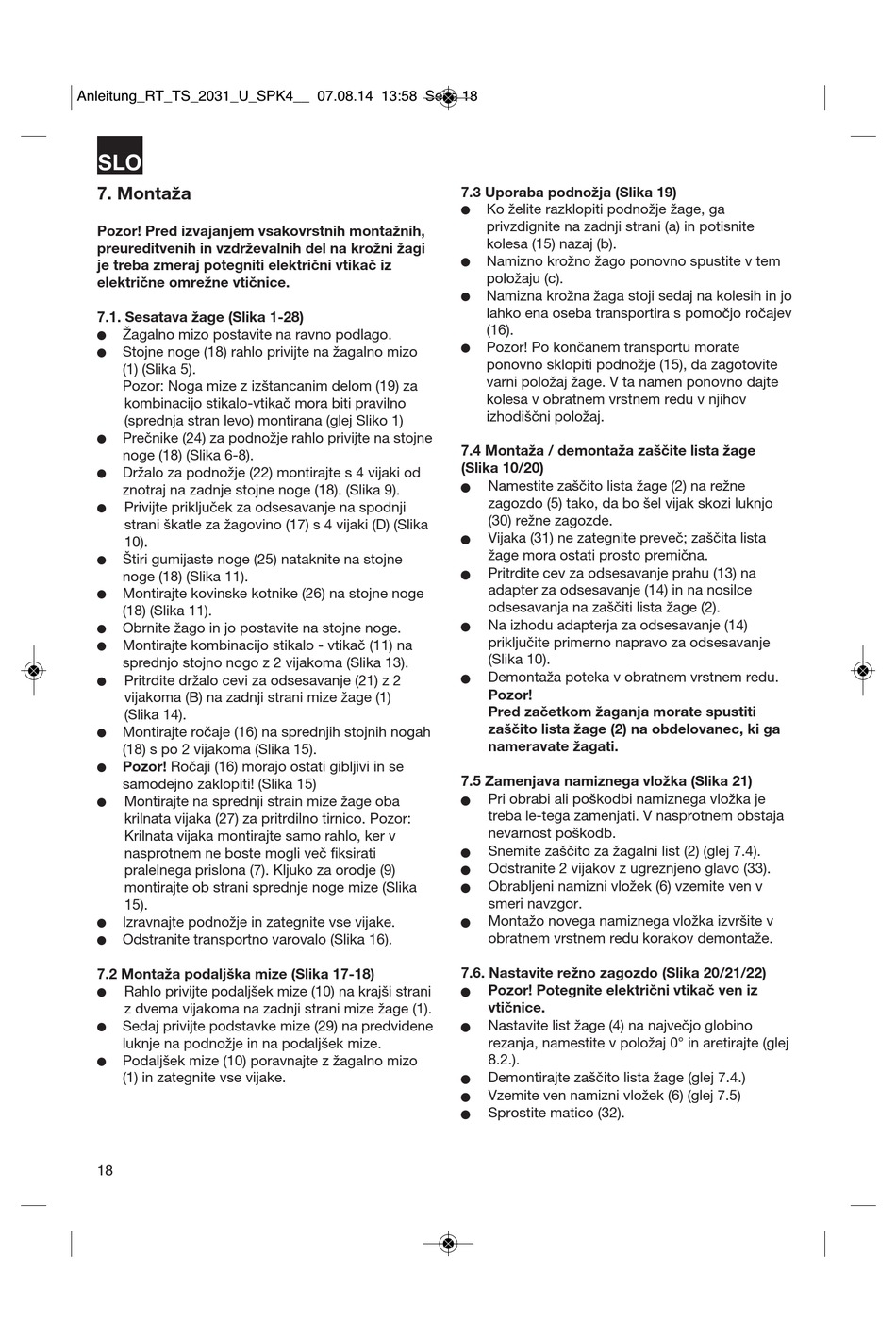

SLO
7. Montaža
Pozor! Pred izvajanjem vsakovrstnih montažnih,
preureditvenih in vzdrževalnih del na krožni žagi
je treba zmeraj potegniti električni vtikač iz
električne omrežne vtičnice.
7.1. Sesatava žage (Slika 1-28)
Žagalno mizo postavite na ravno podlago.
Stojne noge (18) rahlo privijte na žagalno mizo
(1) (Slika 5).
Pozor: Noga mize z izštancanim delom (19) za
kombinacijo stikalo-vtikač mora biti pravilno
(sprednja stran levo) montirana (glej Sliko 1)
Prečnike (24) za podnožje rahlo privijte na stojne
noge (18) (Slika 6-8).
Držalo za podnožje (22) montirajte s 4 vijaki od
znotraj na zadnje stojne noge (18). (Slika 9).
Privijte priključek za odsesavanje na spodnji
strani škatle za žagovino (17) s 4 vijaki (D) (Slika
10).
Štiri gumijaste noge (25) nataknite na stojne
noge (18) (Slika 11).
Montirajte kovinske kotnike (26) na stojne noge
(18) (Slika 11).
Obrnite žago in jo postavite na stojne noge.
Montirajte kombinacijo stikalo - vtikač (11) na
sprednjo stojno nogo z 2 vijakoma (Slika 13).
Pritrdite držalo cevi za odsesavanje (21) z 2
vijakoma (B) na zadnji strani mize žage (1)
(Slika 14).
Montirajte ročaje (16) na sprednjih stojnih nogah
(18) s po 2 vijakoma (Slika 15).
Pozor! Ročaji (16) morajo ostati gibljivi in se
samodejno zaklopiti! (Slika 15)
Montirajte na sprednji strain mize žage oba
krilnata vijaka (27) za pritrdilno tirnico. Pozor:
Krilnata vijaka montirajte samo rahlo, ker v
nasprotnem ne boste mogli več fiksirati
pralelnega prislona (7). Kljuko za orodje (9)
montirajte ob strani sprednje noge mize (Slika
15).
Izravnajte podnožje in zategnite vse vijake.
Odstranite transportno varovalo (Slika 16).
7.2 Montaža podaljška mize (Slika 17-18)
Rahlo privijte podaljšek mize (10) na krajši strani
z dvema vijakoma na zadnji strani mize žage (1).
Sedaj privijte podstavke mize (29) na predvidene
luknje na podnožje in na podaljšek mize.
Podaljšek mize (10) poravnajte z žagalno mizo
(1) in zategnite vse vijake.
18
7.3 Uporaba podnožja (Slika 19)
Ko želite razklopiti podnožje žage, ga
privzdignite na zadnji strani (a) in potisnite
kolesa (15) nazaj (b).
Namizno krožno žago ponovno spustite v tem
položaju (c).
Namizna krožna žaga stoji sedaj na kolesih in jo
lahko ena oseba transportira s pomočjo ročajev
(16).
Pozor! Po končanem transportu morate
ponovno sklopiti podnožje (15), da zagotovite
varni položaj žage. V ta namen ponovno dajte
kolesa v obratnem vrstnem redu v njihov
izhodiščni položaj.
7.4 Montaža / demontaža zaščite lista žage
(Slika 10/20)
Namestite zaščito lista žage (2) na režne
n
zagozdo (5) tako, da bo šel vijak skozi luknjo
(30) režne zagozde.
Vijaka (31) ne zategnite preveč; zaščita lista
n
žage mora ostati prosto premična.
Pritrdite cev za odsesavanje prahu (13) na
n
adapter za odsesavanje (14) in na nosilce
odsesavanja na zaščiti lista žage (2).
Na izhodu adapterja za odsesavanje (14)
n
priključite primerno napravo za odsesavanje
(Slika 10).
Demontaža poteka v obratnem vrstnem redu.
n
Pozor!
Pred začetkom žaganja morate spustiti
zaščito lista žage (2) na obdelovanec, ki ga
nameravate žagati.
7.5 Zamenjava namiznega vložka (Slika 21)
Pri obrabi ali poškodbi namiznega vložka je
n
treba le-tega zamenjati. V nasprotnem obstaja
nevarnost poškodb.
Snemite zaščito za žagalni list (2) (glej 7.4).
n
Odstranite 2 vijakov z ugreznjeno glavo (33).
n
Obrabljeni namizni vložek (6) vzemite ven v
n
smeri navzgor.
Montažo novega namiznega vložka izvršite v
n
obratnem vrstnem redu korakov demontaže.
7.6. Nastavite režno zagozdo (Slika 20/21/22)
Pozor! Potegnite električni vtikač ven iz
n
vtičnice.
Nastavite list žage (4) na največjo globino
n
rezanja, namestite v položaj 0° in aretirajte (glej
8.2.).
Demontirajte zaščito lista žage (glej 7.4.)
n
Vzemite ven namizni vložek (6) (glej 7.5)
n
Sprostite matico (32).
n
