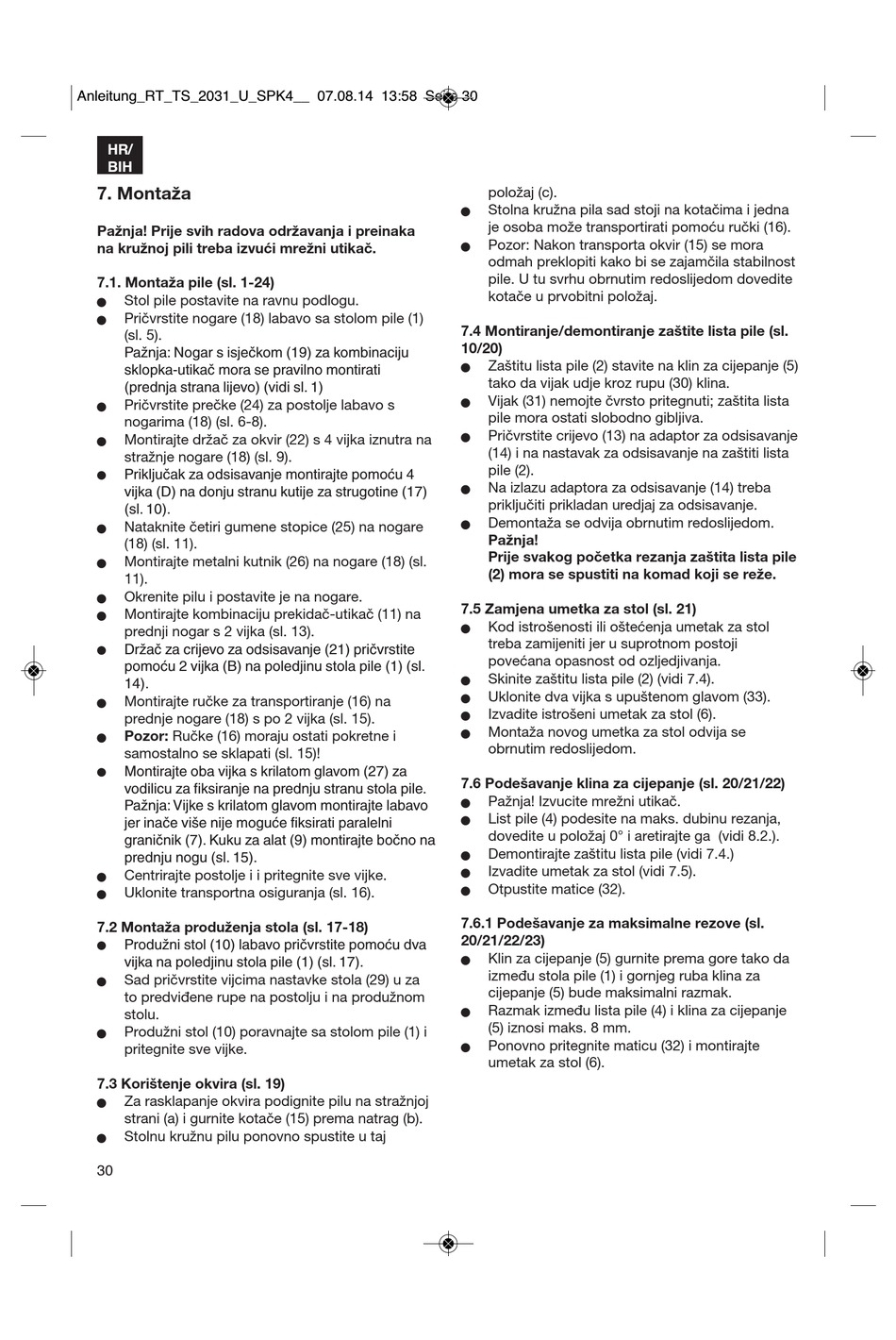

Anleitung_RT_TS_2031_U_SPK4__ 07.08.14 13:58 Seite 30
HR/
BIH
7. Montaža
Pažnja! Prije svih radova održavanja i preinaka
na kružnoj pili treba izvući mrežni utikač.
7.1. Montaža pile (sl. 1-24)
Stol pile postavite na ravnu podlogu.
n
Pričvrstite nogare (18) labavo sa stolom pile (1)
n
(sl. 5).
Pažnja: Nogar s isječkom (19) za kombinaciju
sklopka-utikač mora se pravilno montirati
(prednja strana lijevo) (vidi sl. 1)
Pričvrstite prečke (24) za postolje labavo s
n
nogarima (18) (sl. 6-8).
Montirajte držač za okvir (22) s 4 vijka iznutra na
n
stražnje nogare (18) (sl. 9).
Priključak za odsisavanje montirajte pomoću 4
vijka (D) na donju stranu kutije za strugotine (17)
(sl. 10).
Nataknite četiri gumene stopice (25) na nogare
n
(18) (sl. 11).
Montirajte metalni kutnik (26) na nogare (18) (sl.
n
11).
Okrenite pilu i postavite je na nogare.
n
Montirajte kombinaciju prekidač-utikač (11) na
n
prednji nogar s 2 vijka (sl. 13).
Držač za crijevo za odsisavanje (21) pričvrstite
pomoću 2 vijka (B) na poledjinu stola pile (1) (sl.
14).
Montirajte ručke za transportiranje (16) na
n
prednje nogare (18) s po 2 vijka (sl. 15).
Pozor: Ručke (16) moraju ostati pokretne i
n
samostalno se sklapati (sl. 15)!
Montirajte oba vijka s krilatom glavom (27) za
vodilicu za fiksiranje na prednju stranu stola pile.
Pažnja: Vijke s krilatom glavom montirajte labavo
jer inače više nije moguće fiksirati paralelni
graničnik (7). Kuku za alat (9) montirajte bočno na
prednju nogu (sl. 15).
Centrirajte postolje i i pritegnite sve vijke.
n
Uklonite transportna osiguranja (sl. 16).
n
7.2 Montaža produženja stola (sl. 17-18)
Produžni stol (10) labavo pričvrstite pomoću dva
vijka na poledjinu stola pile (1) (sl. 17).
Sad pričvrstite vijcima nastavke stola (29) u za
n
to predviđene rupe na postolju i na produžnom
stolu.
Produžni stol (10) poravnajte sa stolom pile (1) i
n
pritegnite sve vijke.
7.3 Korištenje okvira (sl. 19)
Za rasklapanje okvira podignite pilu na stražnjoj
n
strani (a) i gurnite kotače (15) prema natrag (b).
Stolnu kružnu pilu ponovno spustite u taj
n
30
položaj (c).
Stolna kružna pila sad stoji na kotačima i jedna
n
je osoba može transportirati pomoću ručki (16).
Pozor: Nakon transporta okvir (15) se mora
n
odmah preklopiti kako bi se zajamčila stabilnost
pile. U tu svrhu obrnutim redoslijedom dovedite
kotače u prvobitni položaj.
7.4 Montiranje/demontiranje zaštite lista pile (sl.
10/20)
Zaštitu lista pile (2) stavite na klin za cijepanje (5)
n
tako da vijak udje kroz rupu (30) klina.
Vijak (31) nemojte čvrsto pritegnuti; zaštita lista
n
pile mora ostati slobodno gibljiva.
Pričvrstite crijevo (13) na adaptor za odsisavanje
n
(14) i na nastavak za odsisavanje na zaštiti lista
pile (2).
Na izlazu adaptora za odsisavanje (14) treba
n
priključiti prikladan uredjaj za odsisavanje.
Demontaža se odvija obrnutim redoslijedom.
n
Pažnja!
Prije svakog početka rezanja zaštita lista pile
(2) mora se spustiti na komad koji se reže.
7.5 Zamjena umetka za stol (sl. 21)
Kod istrošenosti ili oštećenja umetak za stol
n
treba zamijeniti jer u suprotnom postoji
povećana opasnost od ozljedjivanja.
Skinite zaštitu lista pile (2) (vidi 7.4).
n
Uklonite dva vijka s upuštenom glavom (33).
n
Izvadite istrošeni umetak za stol (6).
n
Montaža novog umetka za stol odvija se
n
obrnutim redoslijedom.
7.6 Podešavanje klina za cijepanje (sl. 20/21/22)
Pažnja! Izvucite mrežni utikač.
n
List pile (4) podesite na maks. dubinu rezanja,
n
dovedite u položaj 0° i aretirajte ga (vidi 8.2.).
Demontirajte zaštitu lista pile (vidi 7.4.)
n
Izvadite umetak za stol (vidi 7.5).
n
Otpustite matice (32).
n
7.6.1 Podešavanje za maksimalne rezove (sl.
20/21/22/23)
Klin za cijepanje (5) gurnite prema gore tako da
n
između stola pile (1) i gornjeg ruba klina za
cijepanje (5) bude maksimalni razmak.
Razmak između lista pile (4) i klina za cijepanje
n
(5) iznosi maks. 8 mm.
Ponovno pritegnite maticu (32) i montirajte
n
umetak za stol (6).
