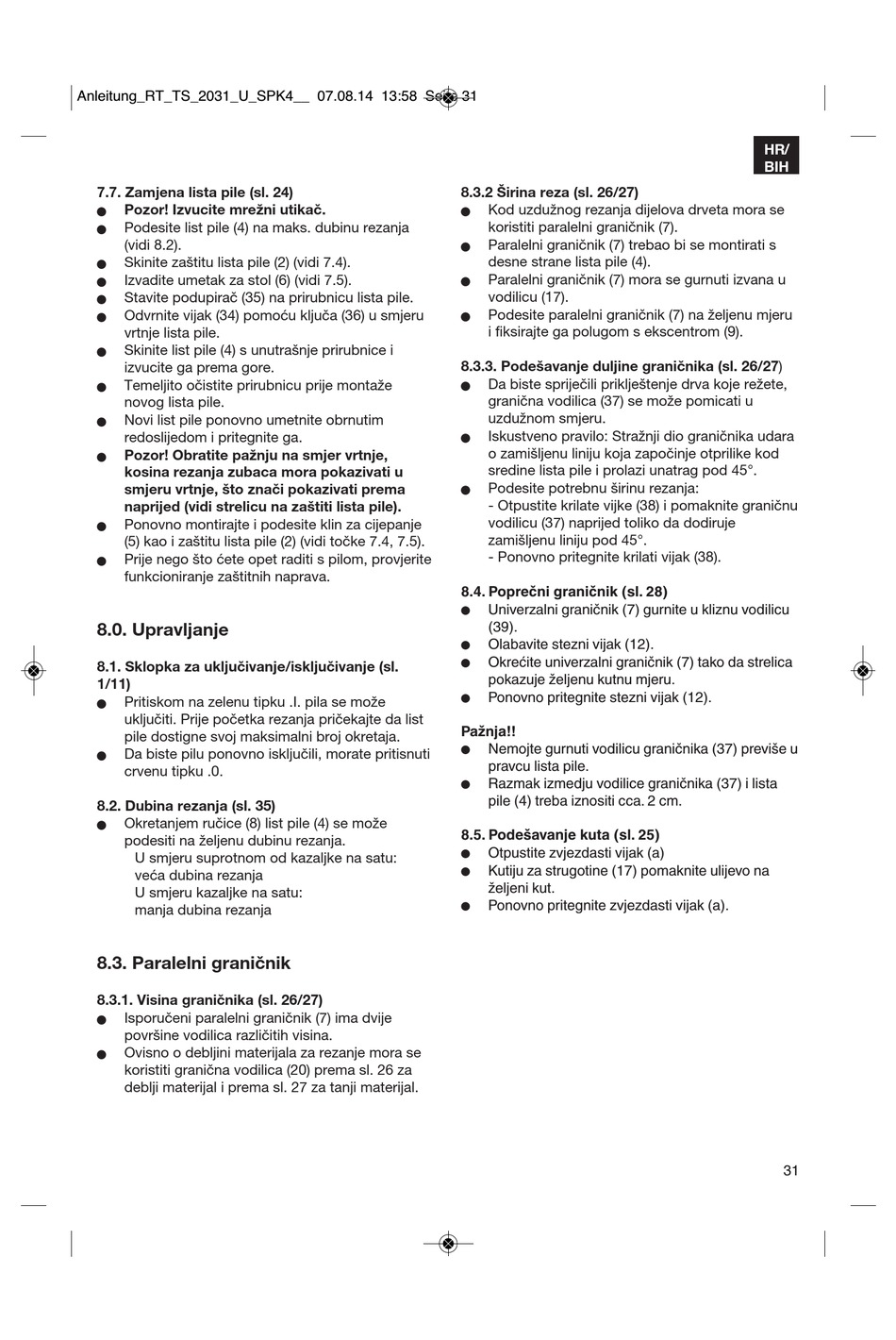

7.7. Zamjena lista pile (sl. 24)
Pozor! Izvucite mrežni utikač.
n
Podesite list pile (4) na maks. dubinu rezanja
n
(vidi 8.2).
Skinite zaštitu lista pile (2) (vidi 7.4).
n
Izvadite umetak za stol (6) (vidi 7.5).
n
Stavite podupirač (35) na prirubnicu lista pile.
n
Odvrnite vijak (34) pomoću ključa (36) u smjeru
n
vrtnje lista pile.
Skinite list pile (4) s unutrašnje prirubnice i
n
izvucite ga prema gore.
Temeljito očistite prirubnicu prije montaže
n
novog lista pile.
Novi list pile ponovno umetnite obrnutim
n
redoslijedom i pritegnite ga.
Pozor! Obratite pažnju na smjer vrtnje,
n
kosina rezanja zubaca mora pokazivati u
smjeru vrtnje, što znači pokazivati prema
naprijed (vidi strelicu na zaštiti lista pile).
Ponovno montirajte i podesite klin za cijepanje
n
(5) kao i zaštitu lista pile (2) (vidi točke 7.4, 7.5).
Prije nego što ćete opet raditi s pilom, provjerite
n
funkcioniranje zaštitnih naprava.
8.0. Upravljanje
8.1. Sklopka za uključivanje/isključivanje (sl.
1/11)
Pritiskom na zelenu tipku .I. pila se može
n
uključiti. Prije početka rezanja pričekajte da list
pile dostigne svoj maksimalni broj okretaja.
Da biste pilu ponovno isključili, morate pritisnuti
n
crvenu tipku .0.
8.2. Dubina rezanja (sl. 35)
Okretanjem ručice (8) list pile (4) se može
n
podesiti na željenu dubinu rezanja.
U smjeru suprotnom od kazaljke na satu:
veća dubina rezanja
U smjeru kazaljke na satu:
manja dubina rezanja
8.3. Paralelni graničnik
8.3.1. Visina graničnika (sl. 26/27)
Isporučeni paralelni graničnik (7) ima dvije
n
površine vodilica različitih visina.
Ovisno o debljini materijala za rezanje mora se
n
koristiti granična vodilica (20) prema sl. 26 za
deblji materijal i prema sl. 27 za tanji materijal.
8.3.2 Širina reza (sl. 26/27)
Kod uzdužnog rezanja dijelova drveta mora se
n
koristiti paralelni graničnik (7).
Paralelni graničnik (7) trebao bi se montirati s
n
desne strane lista pile (4).
Paralelni graničnik (7) mora se gurnuti izvana u
n
vodilicu (17).
Podesite paralelni graničnik (7) na željenu mjeru
n
i fiksirajte ga polugom s ekscentrom (9).
8.3.3. Podešavanje duljine graničnika (sl. 26/27)
Da biste spriječili priklještenje drva koje režete,
n
granična vodilica (37) se može pomicati u
uzdužnom smjeru.
Iskustveno pravilo: Stražnji dio graničnika udara
n
o zamišljenu liniju koja započinje otprilike kod
sredine lista pile i prolazi unatrag pod 45°.
Podesite potrebnu širinu rezanja:
n
- Otpustite krilate vijke (38) i pomaknite graničnu
vodilicu (37) naprijed toliko da dodiruje
zamišljenu liniju pod 45°.
- Ponovno pritegnite krilati vijak (38).
8.4. Poprečni graničnik (sl. 28)
Univerzalni graničnik (7) gurnite u kliznu vodilicu
(39).
Olabavite stezni vijak (12).
Okrećite univerzalni graničnik (7) tako da strelica
pokazuje željenu kutnu mjeru.
Ponovno pritegnite stezni vijak (12).
Pažnja!!
Nemojte gurnuti vodilicu graničnika (37) previše u
pravcu lista pile.
Razmak izmedju vodilice graničnika (37) i lista
pile (4) treba iznositi cca. 2 cm.
8.5. Podešavanje kuta (sl. 25)
Otpustite zvjezdasti vijak (a)
Kutiju za strugotine (17) pomaknite ulijevo na
željeni kut.
Ponovno pritegnite zvjezdasti vijak (a).
