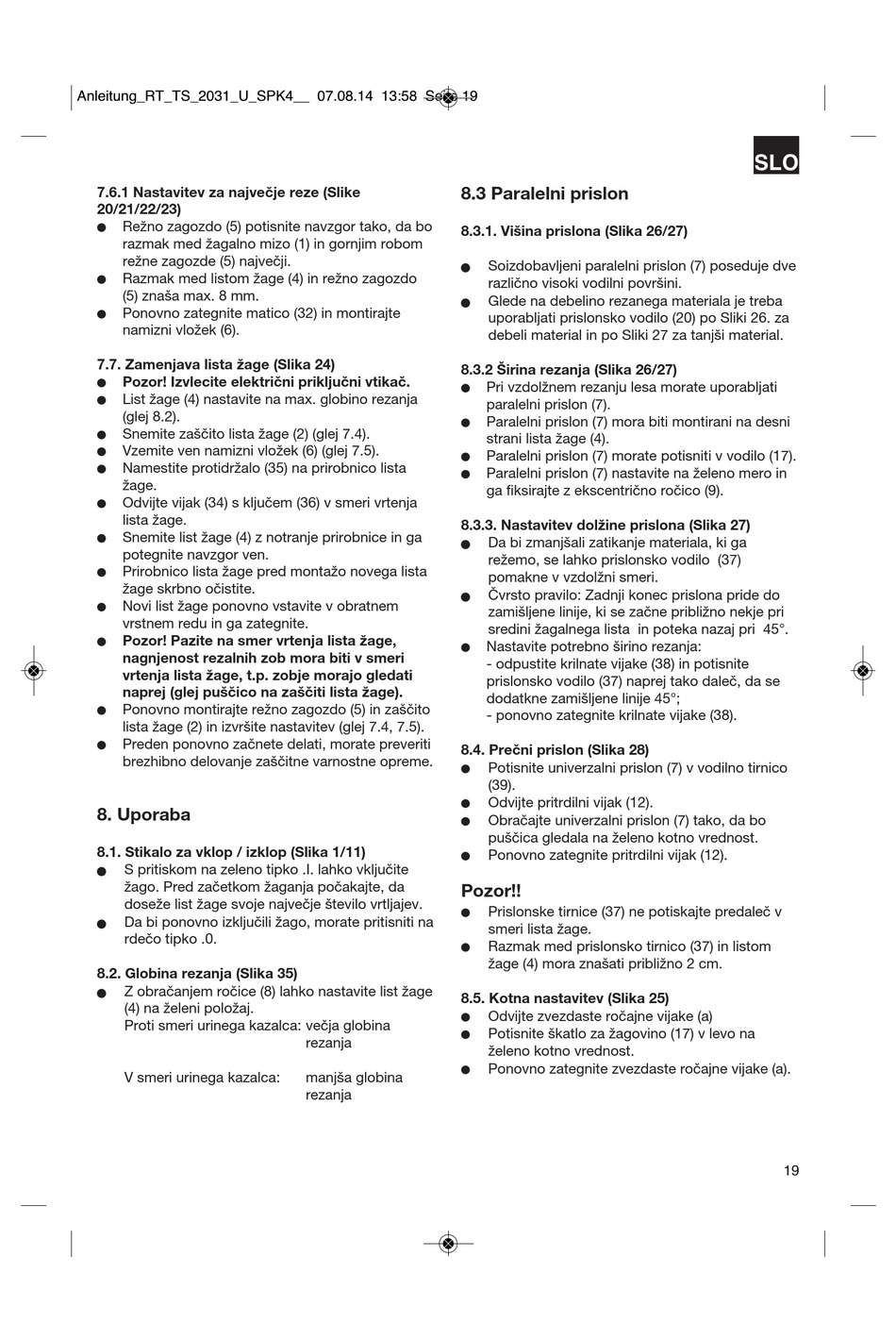

7.6.1 Nastavitev za največje reze (Slike
20/21/22/23)
Režno zagozdo (5) potisnite navzgor tako, da bo
razmak med žagalno mizo (1) in gornjim robom
režne zagozde (5) največji.
Razmak med listom žage (4) in režno zagozdo
(5) znaša max. 8 mm.
Ponovno zategnite matico (32) in montirajte
namizni vložek (6).
7.7. Zamenjava lista žage (Slika 24)
Pozor! Izvlecite električni priključni vtikač.
List žage (4) nastavite na max. globino rezanja
(glej 8.2).
Snemite zaščito lista žage (2) (glej 7.4).
Vzemite ven namizni vložek (6) (glej 7.5).
Namestite protidržalo (35) na prirobnico lista
žage.
Odvijte vijak (34) s ključem (36) v smeri vrtenja
lista žage.
Snemite list žage (4) z notranje prirobnice in ga
potegnite navzgor ven.
Prirobnico lista žage pred montažo novega lista
žage skrbno očistite.
Novi list žage ponovno vstavite v obratnem
vrstnem redu in ga zategnite.
Pozor! Pazite na smer vrtenja lista žage,
nagnjenost rezalnih zob mora biti v smeri
vrtenja lista žage, t.p. zobje morajo gledati
naprej (glej puščico na zaščiti lista žage).
Ponovno montirajte režno zagozdo (5) in zaščito
lista žage (2) in izvršite nastavitev (glej 7.4, 7.5).
Preden ponovno začnete delati, morate preveriti
brezhibno delovanje zaščitne varnostne opreme.
8. Uporaba
8.1. Stikalo za vklop / izklop (Slika 1/11)
S pritiskom na zeleno tipko .I. lahko vključite
n
žago. Pred začetkom žaganja počakajte, da
doseže list žage svoje največje število vrtljajev.
Da bi ponovno izključili žago, morate pritisniti na
n
rdečo tipko .0.
8.2. Globina rezanja (Slika 35)
Z obračanjem ročice (8) lahko nastavite list žage
n
(4) na želeni položaj.
Proti smeri urinega kazalca: večja globina
V smeri urinega kazalca:
8.3 Paralelni prislon
8.3.1. Višina prislona (Slika 26/27)
n
n
8.3.2 Širina rezanja (Slika 26/27)
8.3.3. Nastavitev dolžine prislona (Slika 27)
n
n
8.4. Prečni prislon (Slika 28)
Pozor!!
8.5. Kotna nastavitev (Slika 25)
rezanja
manjša globina
rezanja
Soizdobavljeni paralelni prislon (7) poseduje dve
različno visoki vodilni površini.
Glede na debelino rezanega materiala je treba
uporabljati prislonsko vodilo (20) po Sliki 26. za
debeli material in po Sliki 27 za tanjši material.
Pri vzdolžnem rezanju lesa morate uporabljati
paralelni prislon (7).
Paralelni prislon (7) mora biti montirani na desni
strani lista žage (4).
Paralelni prislon (7) morate potisniti v vodilo (17).
Paralelni prislon (7) nastavite na želeno mero in
ga fiksirajte z ekscentrično ročico (9).
Da bi zmanjšali zatikanje materiala, ki ga
režemo, se lahko prislonsko vodilo (37)
pomakne v vzdolžni smeri.
Čvrsto pravilo: Zadnji konec prislona pride do
zamišljene linije, ki se začne približno nekje pri
sredini žagalnega lista in poteka nazaj pri 45°.
Nastavite potrebno širino rezanja:
- odpustite krilnate vijake (38) in potisnite
prislonsko vodilo (37) naprej tako daleč, da se
dodatkne zamišljene linije 45°;
- ponovno zategnite krilnate vijake (38).
Potisnite univerzalni prislon (7) v vodilno tirnico
(39).
Odvijte pritrdilni vijak (12).
Obračajte univerzalni prislon (7) tako, da bo
puščica gledala na želeno kotno vrednost.
Ponovno zategnite pritrdilni vijak (12).
Prislonske tirnice (37) ne potiskajte predaleč v
smeri lista žage.
Razmak med prislonsko tirnico (37) in listom
žage (4) mora znašati približno 2 cm.
Odvijte zvezdaste ročajne vijake (a)
Potisnite škatlo za žagovino (17) v levo na
želeno kotno vrednost.
Ponovno zategnite zvezdaste ročajne vijake (a).
