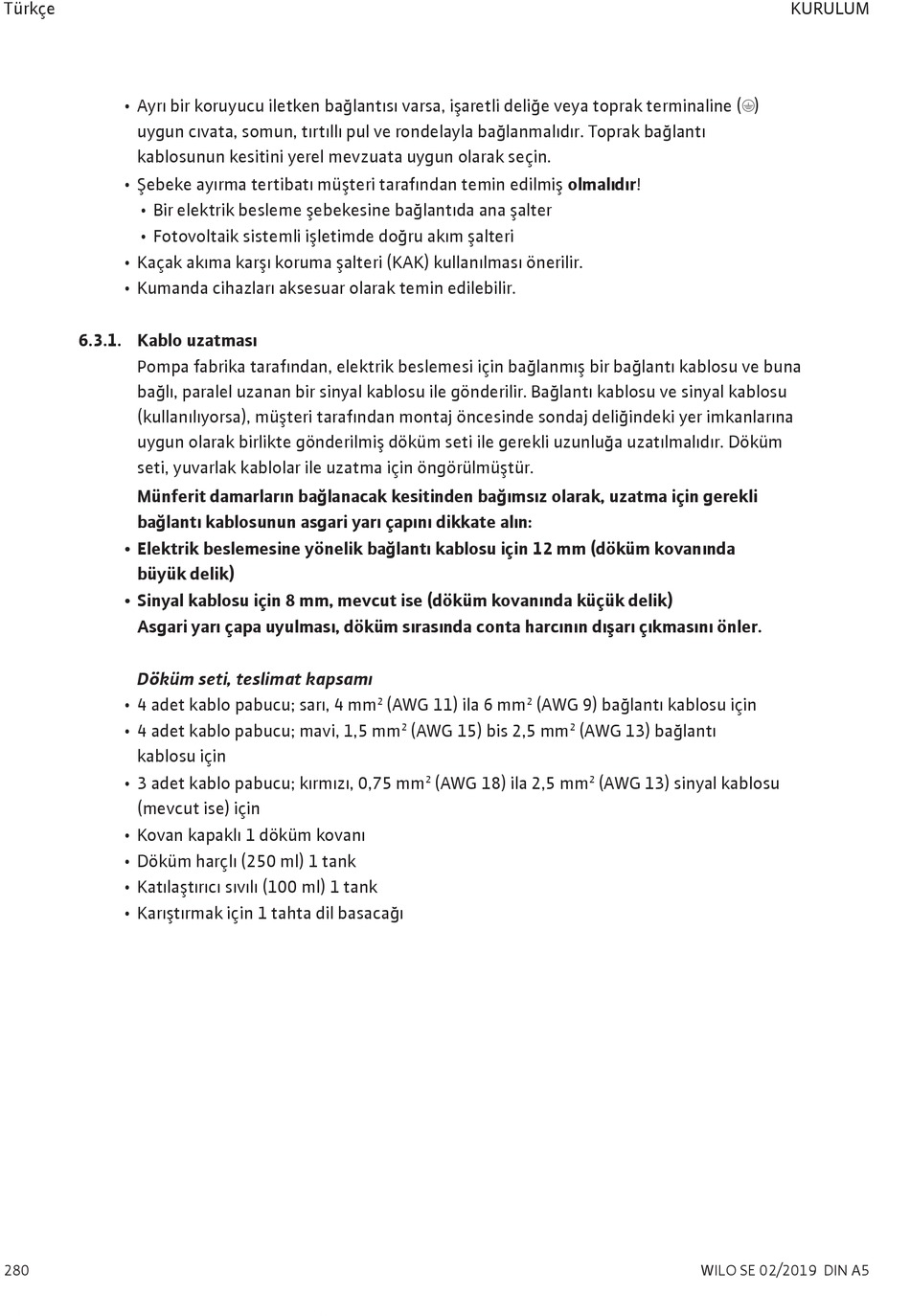

Türkçe
• Ayrı bir koruyucu iletken bağlantısı varsa, işaretli deliğe veya toprak terminaline (;)
uygun cıvata, somun, tırtıllı pul ve rondelayla bağlanmalıdır. Toprak bağlantı
kablosunun kesitini yerel mevzuata uygun olarak seçin.
• Şebeke ayırma tertibatı müşteri tarafından temin edilmiş olmalıdır!
• Bir elektrik besleme şebekesine bağlantıda ana şalter
• Fotovoltaik sistemli işletimde doğru akım şalteri
• Kaçak akıma karşı koruma şalteri (KAK) kullanılması önerilir.
• Kumanda cihazları aksesuar olarak temin edilebilir.
6.3.1. Kablo uzatması
Pompa fabrika tarafından, elektrik beslemesi için bağlanmış bir bağlantı kablosu ve buna
bağlı, paralel uzanan bir sinyal kablosu ile gönderilir. Bağlantı kablosu ve sinyal kablosu
(kullanılıyorsa), müşteri tarafından montaj öncesinde sondaj deliğindeki yer imkanlarına
uygun olarak birlikte gönderilmiş döküm seti ile gerekli uzunluğa uzatılmalıdır. Döküm
seti, yuvarlak kablolar ile uzatma için öngörülmüştür.
Münferit damarların bağlanacak kesitinden bağımsız olarak, uzatma için gerekli
bağlantı kablosunun asgari yarı çapını dikkate alın:
• Elektrik beslemesine yönelik bağlantı kablosu için 12 mm (döküm kovanında
büyük delik)
• Sinyal kablosu için 8 mm, mevcut ise (döküm kovanında küçük delik)
Asgari yarı çapa uyulması, döküm sırasında conta harcının dışarı çıkmasını önler.
Döküm seti, teslimat kapsamı
• 4 adet kablo pabucu; sarı, 4 mm
• 4 adet kablo pabucu; mavi, 1,5 mm
kablosu için
• 3 adet kablo pabucu; kırmızı, 0,75 mm
(mevcut ise) için
• Kovan kapaklı 1 döküm kovanı
• Döküm harçlı (250 ml) 1 tank
• Katılaştırıcı sıvılı (100 ml) 1 tank
• Karıştırmak için 1 tahta dil basacağı
280
(AWG 11) ila 6 mm (AWG 9) bağlantı kablosu için
2 2
(AWG 15) bis 2,5 mm
2
(AWG 18) ila 2,5 mm
2
(AWG 13) bağlantı
2
(AWG 13) sinyal kablosu
2
