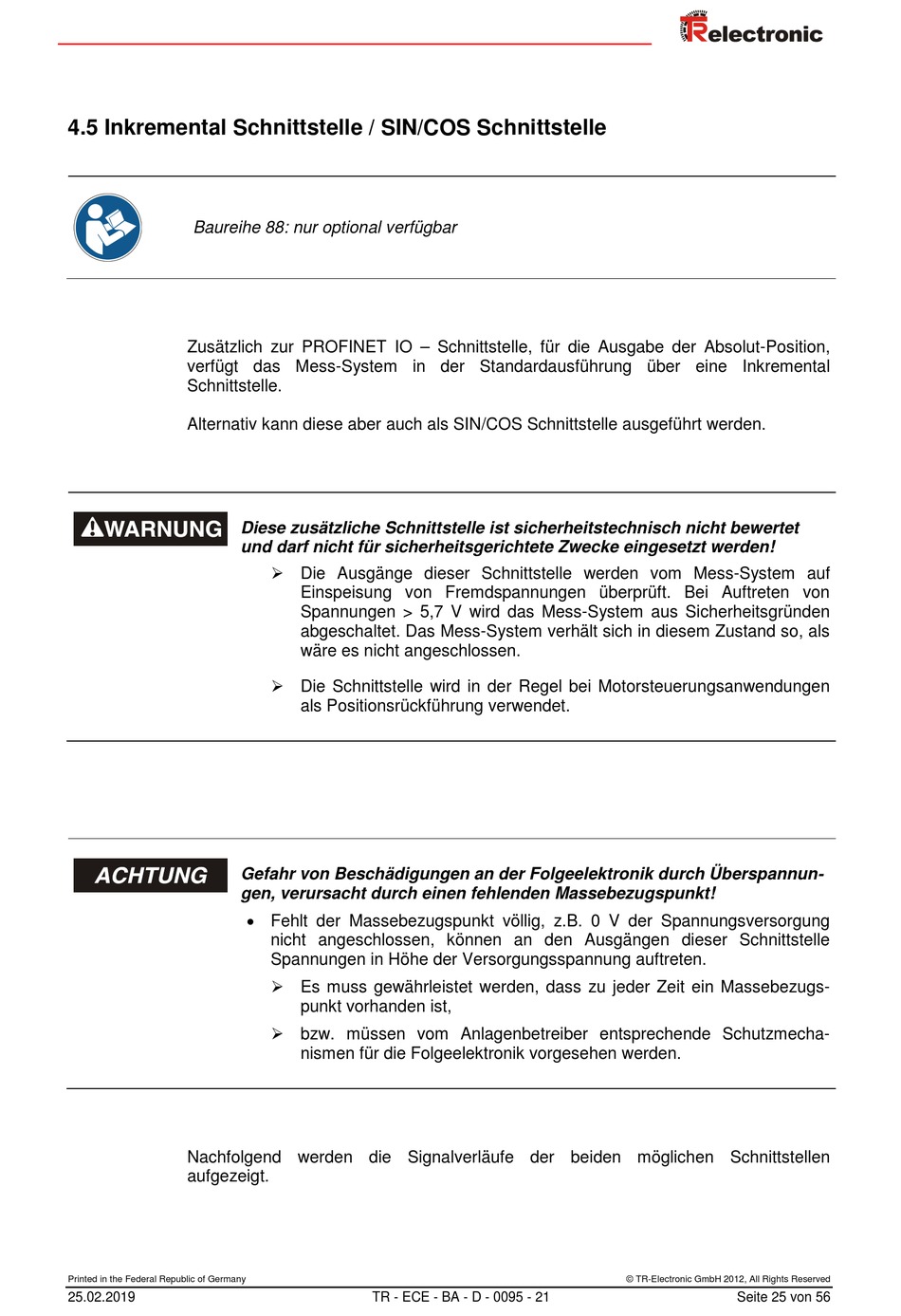

4.5 Inkremental Schnittstelle / SIN/COS Schnittstelle
Baureihe 88: nur optional verfügbar
Zusätzlich zur PROFINET IO – Schnittstelle, für die Ausgabe der Absolut-Position,
verfügt das Mess-System in der Standardausführung über eine Inkremental
Schnittstelle.
Alternativ kann diese aber auch als SIN/COS Schnittstelle ausgeführt werden.
Nachfolgend werden die Signalverläufe der beiden möglichen Schnittstellen
aufgezeigt.
Printed in the Federal Republic of Germany
25.02.2019
Diese zusätzliche Schnittstelle ist sicherheitstechnisch nicht bewertet
und darf nicht für sicherheitsgerichtete Zwecke eingesetzt werden!
Die Ausgänge dieser Schnittstelle werden vom Mess-System auf
Einspeisung von Fremdspannungen überprüft. Bei Auftreten von
Spannungen > 5,7 V wird das Mess-System aus Sicherheitsgründen
abgeschaltet. Das Mess-System verhält sich in diesem Zustand so, als
wäre es nicht angeschlossen.
Die Schnittstelle wird in der Regel bei Motorsteuerungsanwendungen
als Positionsrückführung verwendet.
Gefahr von Beschädigungen an der Folgeelektronik durch Überspannun-
gen, verursacht durch einen fehlenden Massebezugspunkt!
• Fehlt der Massebezugspunkt völlig, z.B. 0 V der Spannungsversorgung
nicht angeschlossen, können an den Ausgängen dieser Schnittstelle
Spannungen in Höhe der Versorgungsspannung auftreten.
Es muss gewährleistet werden, dass zu jeder Zeit ein Massebezugs-
punkt vorhanden ist,
bzw. müssen vom Anlagenbetreiber entsprechende Schutzmecha-
nismen für die Folgeelektronik vorgesehen werden.
TR - ECE - BA - D - 0095 - 21
TR-Electronic GmbH 2012, All Rights Reserved
Seite 25 von 56
