Installation / Inbetriebnahmevorbereitung

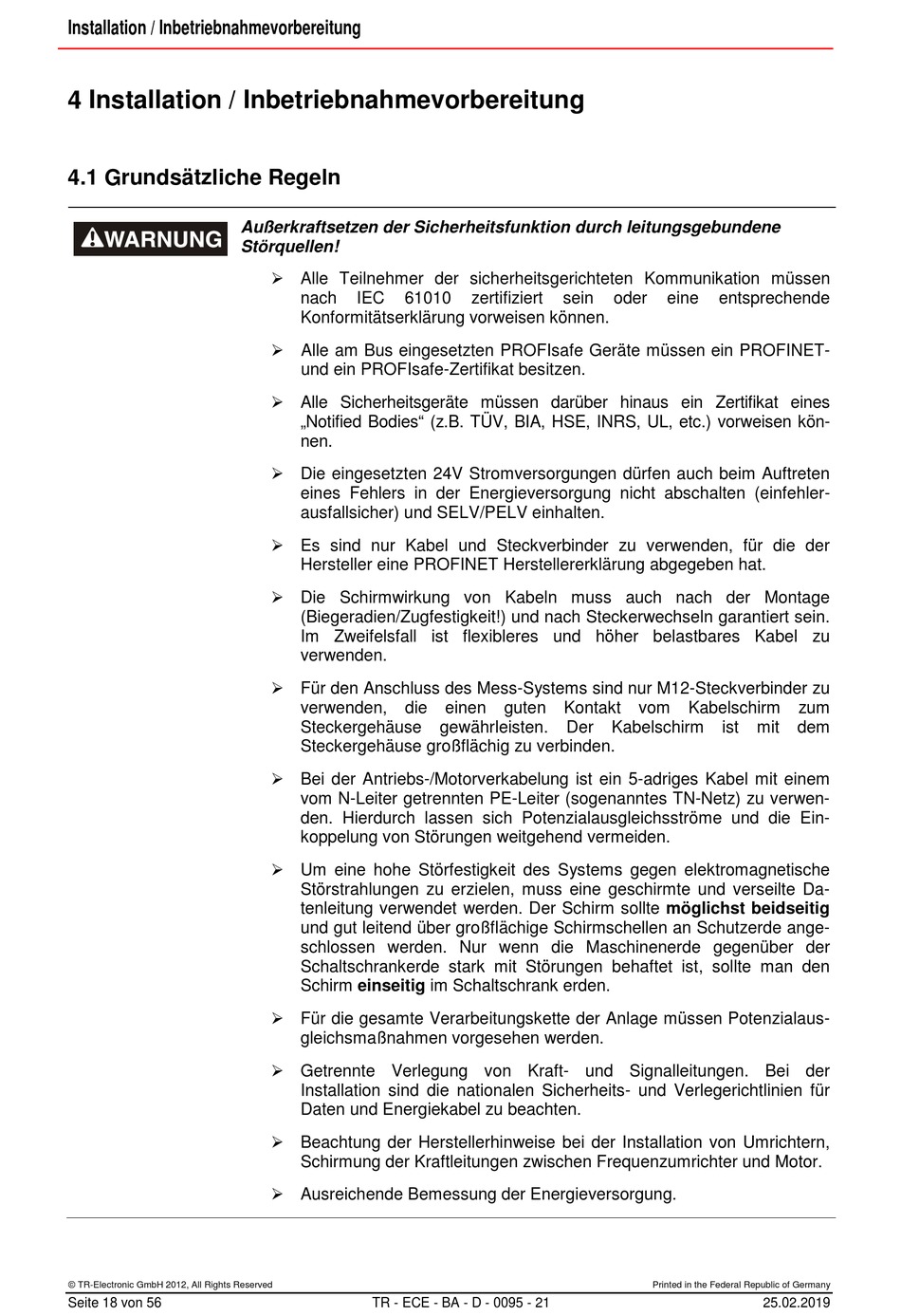

4 Installation / Inbetriebnahmevorbereitung
4.1 Grundsätzliche Regeln
TR-Electronic GmbH 2012, All Rights Reserved
Seite 18 von 56
Außerkraftsetzen der Sicherheitsfunktion durch leitungsgebundene
Störquellen!
Alle Teilnehmer der sicherheitsgerichteten Kommunikation müssen
nach
IEC
61010
Konformitätserklärung vorweisen können.
Alle am Bus eingesetzten PROFIsafe Geräte müssen ein PROFINET-
und ein PROFIsafe-Zertifikat besitzen.
Alle Sicherheitsgeräte müssen darüber hinaus ein Zertifikat eines
„Notified Bodies" (z.B. TÜV, BIA, HSE, INRS, UL, etc.) vorweisen kön-
nen.
Die eingesetzten 24V Stromversorgungen dürfen auch beim Auftreten
eines Fehlers in der Energieversorgung nicht abschalten (einfehler-
ausfallsicher) und SELV/PELV einhalten.
Es sind nur Kabel und Steckverbinder zu verwenden, für die der
Hersteller eine PROFINET Herstellererklärung abgegeben hat.
Die Schirmwirkung von Kabeln muss auch nach der Montage
(Biegeradien/Zugfestigkeit!) und nach Steckerwechseln garantiert sein.
Im Zweifelsfall ist flexibleres und höher belastbares Kabel zu
verwenden.
Für den Anschluss des Mess-Systems sind nur M12-Steckverbinder zu
verwenden,
die
Steckergehäuse
Steckergehäuse großflächig zu verbinden.
Bei der Antriebs-/Motorverkabelung ist ein 5-adriges Kabel mit einem
vom N-Leiter getrennten PE-Leiter (sogenanntes TN-Netz) zu verwen-
den. Hierdurch lassen sich Potenzialausgleichsströme und die Ein-
koppelung von Störungen weitgehend vermeiden.
Um eine hohe Störfestigkeit des Systems gegen elektromagnetische
Störstrahlungen zu erzielen, muss eine geschirmte und verseilte Da-
tenleitung verwendet werden. Der Schirm sollte möglichst beidseitig
und gut leitend über großflächige Schirmschellen an Schutzerde ange-
schlossen werden. Nur wenn die Maschinenerde gegenüber der
Schaltschrankerde stark mit Störungen behaftet ist, sollte man den
Schirm einseitig im Schaltschrank erden.
Für die gesamte Verarbeitungskette der Anlage müssen Potenzialaus-
gleichsmaßnahmen vorgesehen werden.
Getrennte Verlegung von Kraft- und Signalleitungen. Bei der
Installation sind die nationalen Sicherheits- und Verlegerichtlinien für
Daten und Energiekabel zu beachten.
Beachtung der Herstellerhinweise bei der Installation von Umrichtern,
Schirmung der Kraftleitungen zwischen Frequenzumrichter und Motor.
Ausreichende Bemessung der Energieversorgung.
TR - ECE - BA - D - 0095 - 21
zertifiziert
sein
einen
guten
Kontakt
gewährleisten.
Der
oder
eine
entsprechende
vom
Kabelschirm
Kabelschirm
ist
mit
