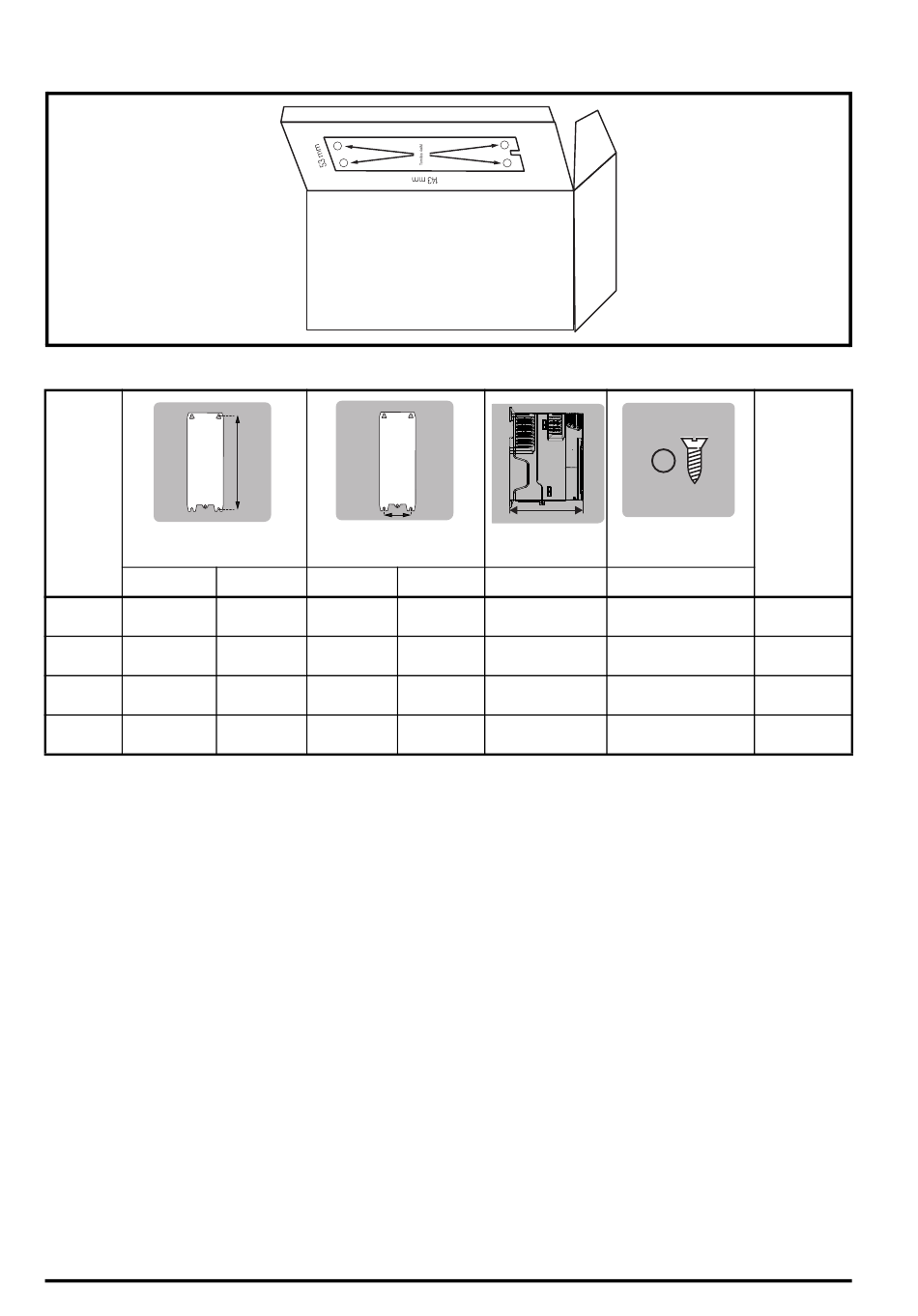

Se incluye una plantilla de perforación para el montaje en pared en el embalaje del accionamiento (se ilustra a
continuación).
De forma alternativa, consulte la tabla a continuación para las medidas de montaje y totales.
Tamaño
H
Montaje
1 143 mm
2 194 mm
3 215 mm
4 265 mm
52
+
+
W
Total Montaje
160 mm 53 mm
205 mm 55 mm
226 mm 70,7 mm
277 mm 86 mm
+
+
D
Total Total
75 mm 130 mm
75 mm 150 mm
90 mm 160 mm
115 mm 175 mm
Peso
Ø
Diámetro
5 mm 0,75 kg
5 mm 1,3 kg
5 mm 1,5 kg
6 mm 3,13 kg
