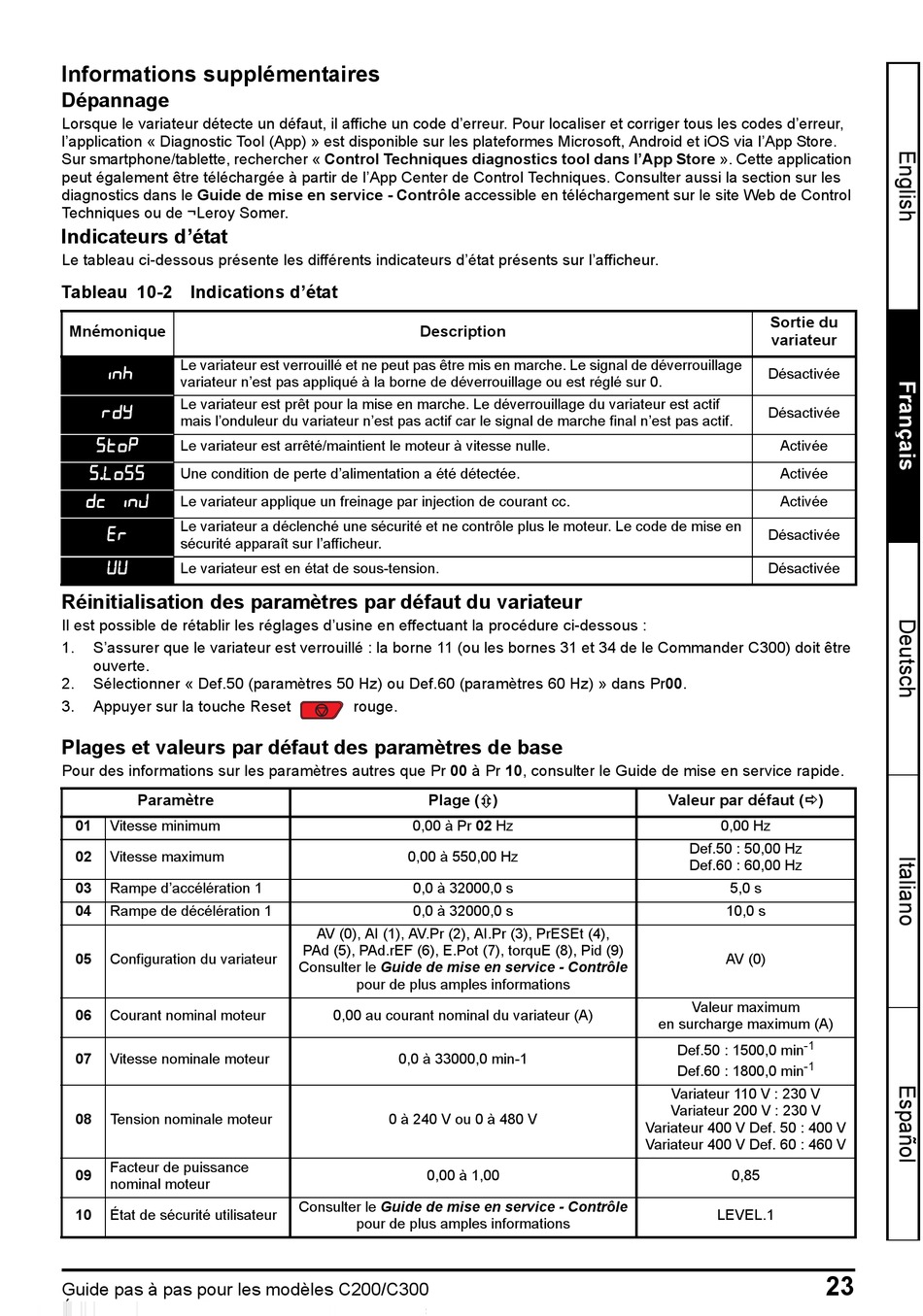

Nidec Commander C200 Schritt-Für-Schritt-Anleitung Seite 23

Informations supplémentaires
Dépannage
Lorsque le variateur détecte un défaut, il affiche un code d'erreur. Pour localiser et corriger tous les codes d'erreur,
l'application « Diagnostic Tool (App) » est disponible sur les plateformes Microsoft, Android et iOS via l'App Store.
Sur smartphone/tablette, rechercher « Control Techniques diagnostics tool dans l'App Store ». Cette application
peut également être téléchargée à partir de l'App Center de Control Techniques. Consulter aussi la section sur les
diagnostics dans le Guide de mise en service - Contrôle accessible en téléchargement sur le site Web de Control
Techniques ou de ¬Leroy Somer.
Indicateurs d'état
Le tableau ci-dessous présente les différents indicateurs d'état présents sur l'afficheur.
Tableau 10-2 Indications d'état
Mnémonique
Le variateur est verrouillé et ne peut pas être mis en marche. Le signal de déverrouillage

variateur n'est pas appliqué à la borne de déverrouillage ou est réglé sur 0.
Le variateur est prêt pour la mise en marche. Le déverrouillage du variateur est actif

mais l'onduleur du variateur n'est pas actif car le signal de marche final n'est pas actif.

Le variateur est arrêté/maintient le moteur à vitesse nulle.

Une condition de perte d'alimentation a été détectée.

Le variateur applique un freinage par injection de courant cc.
Le variateur a déclenché une sécurité et ne contrôle plus le moteur. Le code de mise en

sécurité apparaît sur l'afficheur.

Le variateur est en état de sous-tension.
Réinitialisation des paramètres par défaut du variateur
Il est possible de rétablir les réglages d'usine en effectuant la procédure ci-dessous :
1. S'assurer que le variateur est verrouillé : la borne 11 (ou les bornes 31 et 34 de le Commander C300) doit être
ouverte.
2. Sélectionner « Def.50 (paramètres 50 Hz) ou Def.60 (paramètres 60 Hz) » dans Pr00.
3. Appuyer sur la touche Reset
Plages et valeurs par défaut des paramètres de base
Pour des informations sur les paramètres autres que Pr 00 à Pr 10, consulter le Guide de mise en service rapide.
Paramètre
01 Vitesse minimum
02 Vitesse maximum
03 Rampe d'accélération 1
04 Rampe de décélération 1
05 Configuration du variateur
06 Courant nominal moteur
07 Vitesse nominale moteur
08 Tension nominale moteur
Facteur de puissance
09
nominal moteur
10 État de sécurité utilisateur
Guide pas à pas pour les modèles C200/C300
Édition : 1
Description
rouge.
Plage ()
0,00 à Pr 02 Hz
0,00 à 550,00 Hz
0,0 à 32000,0 s
0,0 à 32000,0 s
AV (0), AI (1), AV.Pr (2), AI.Pr (3), PrESEt (4),
PAd (5), PAd.rEF (6), E.Pot (7), torquE (8), Pid (9)
Consulter le Guide de mise en service - Contrôle
pour de plus amples informations
0,00 au courant nominal du variateur (A)
0,0 à 33000,0 min-1
0 à 240 V ou 0 à 480 V
0,00 à 1,00
Consulter le Guide de mise en service - Contrôle
pour de plus amples informations
Sortie du
variateur
Désactivée
Désactivée
Activée
Activée
Activée
Désactivée
Désactivée
Valeur par défaut ()
0,00 Hz
Def.50 : 50,00 Hz
Def.60 : 60,00 Hz
5,0 s
10,0 s
AV (0)
Valeur maximum
en surcharge maximum (A)
-1
Def.50 : 1500,0 min
-1
Def.60 : 1800,0 min
Variateur 110 V : 230 V
Variateur 200 V : 230 V
Variateur 400 V Def. 50 : 400 V
Variateur 400 V Def. 60 : 460 V
0,85
LEVEL.1
