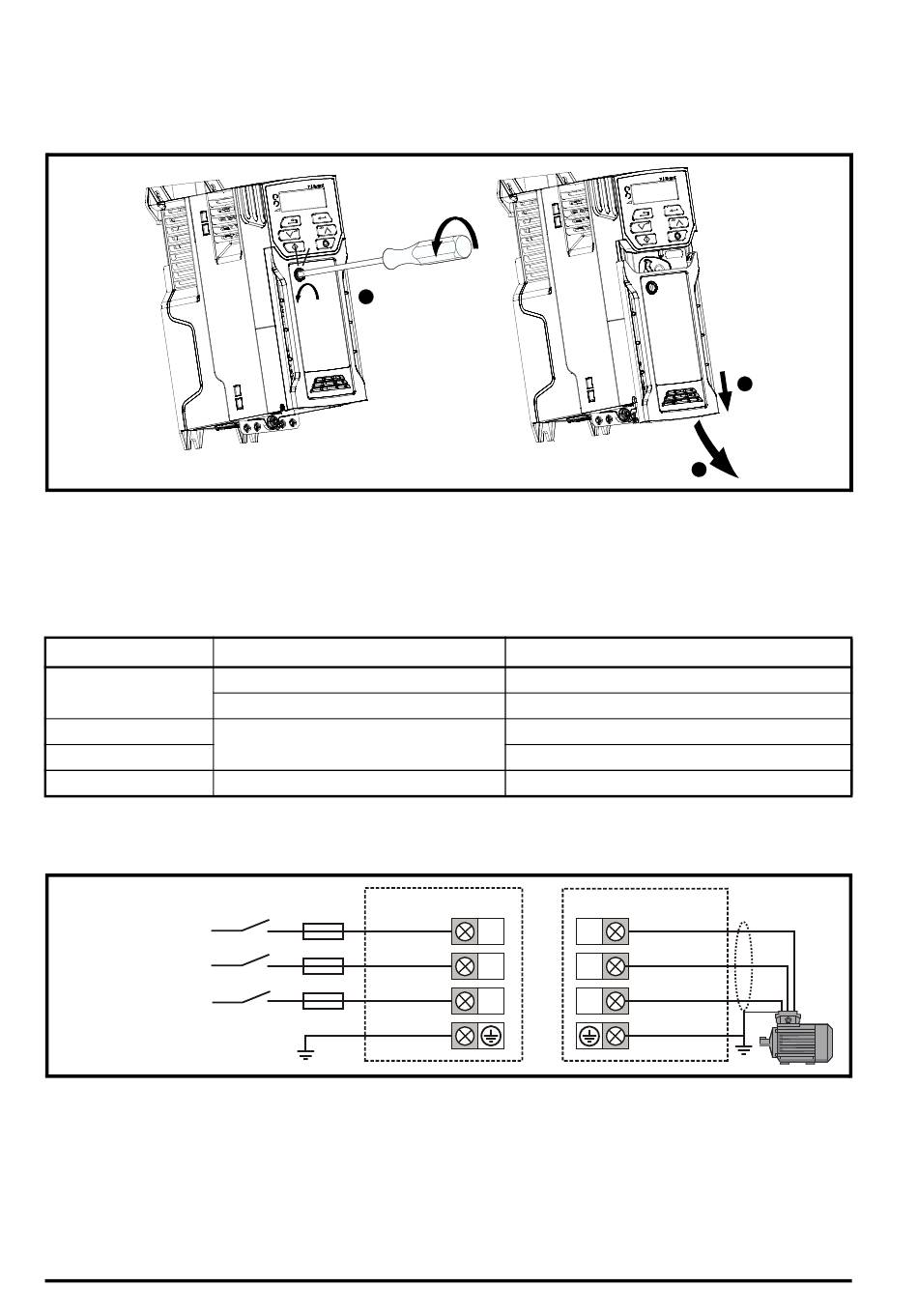

FASE 5: Rimuovere la copertura dei terminali
1. Servendosi di un cacciavite a taglio, ruotare la clip di fissaggio della copertura dei terminali in senso antiorario
di circa 30°.
2. Fare scorrere la copertura dei terminali verso il basso.
3. Rimuovere la copertura dei terminali nella direzione mostrata.
FASE 6: Cablare l'azionamento
Connessioni di potenza
Quando si esegue il cablaggio dell'azionamento, i terminali di potenza, terra e controllo devono essere serrate ai
valori di coppia raccomandati indicati nella tabella di seguito:
Tabella 6-1 Coppie di serraggio raccomandate
Taglia modello
Tutti
1
2, 3, 4
Tutti
Collegare i terminali di alimentazione e del motore utilizzando i cavi e i fusibili o gli MCB indicati nella tabella
riportata nella Fase 4. Quando si utilizza un'alimentazione monofase, la si deve collegare a L1 e a L3.
Figura 6-1 Connessioni dei terminali di potenza
L1/Sotto tensione
Alimentazione
L2
in c.a.
monofase*/
trifase
L3/Neutro
Terra
42
1
Descrizione morsettiera
Terminali di controllo
Terminali dei relè
Terminali di potenza
Terminali di terra
Alimentazione in c.a.
Impostazioni della coppia di serraggio
0,2 N m
0,5 N m
0,5 N m
1,4 N m
1,5 N m
L1 U
V
L2
W
L3
Guida dettagliata al C200/C300
2
3
Motore
Versione numero: 1
