Connexions de mise à la terre
Les connexions de mise à la terre de l'alimentation et du moteur s'effectuent sur la barre de terre située à la base
du variateur, comme illustré sur la Figure 6-2.
Corrosion électrochimique des bornes de terre
S'assurer que les bornes de terre sont protégées contre la corrosion, notamment celle qui peut être
causée par la condensation.
AVERTISSEMENT
L'impédance du circuit de mise à la terre doit être conforme aux réglementations locales en matière
de sécurité.
Le variateur doit être mis à la terre au moyen d'un raccordement capable de supporter tout défaut en
courant éventuel jusqu'à ce que le dispositif de protection (fusibles, etc.) déconnecte l'alimentation CA.
AVERTISSEMENT Les connexions de mise à la terre doivent faire l'objet de contrôles et de tests réguliers.
Taille minimum du conducteur de terre
Conducteur de 10 mm² ou deux conducteurs de la même section que le conducteur de phase d'entrée.

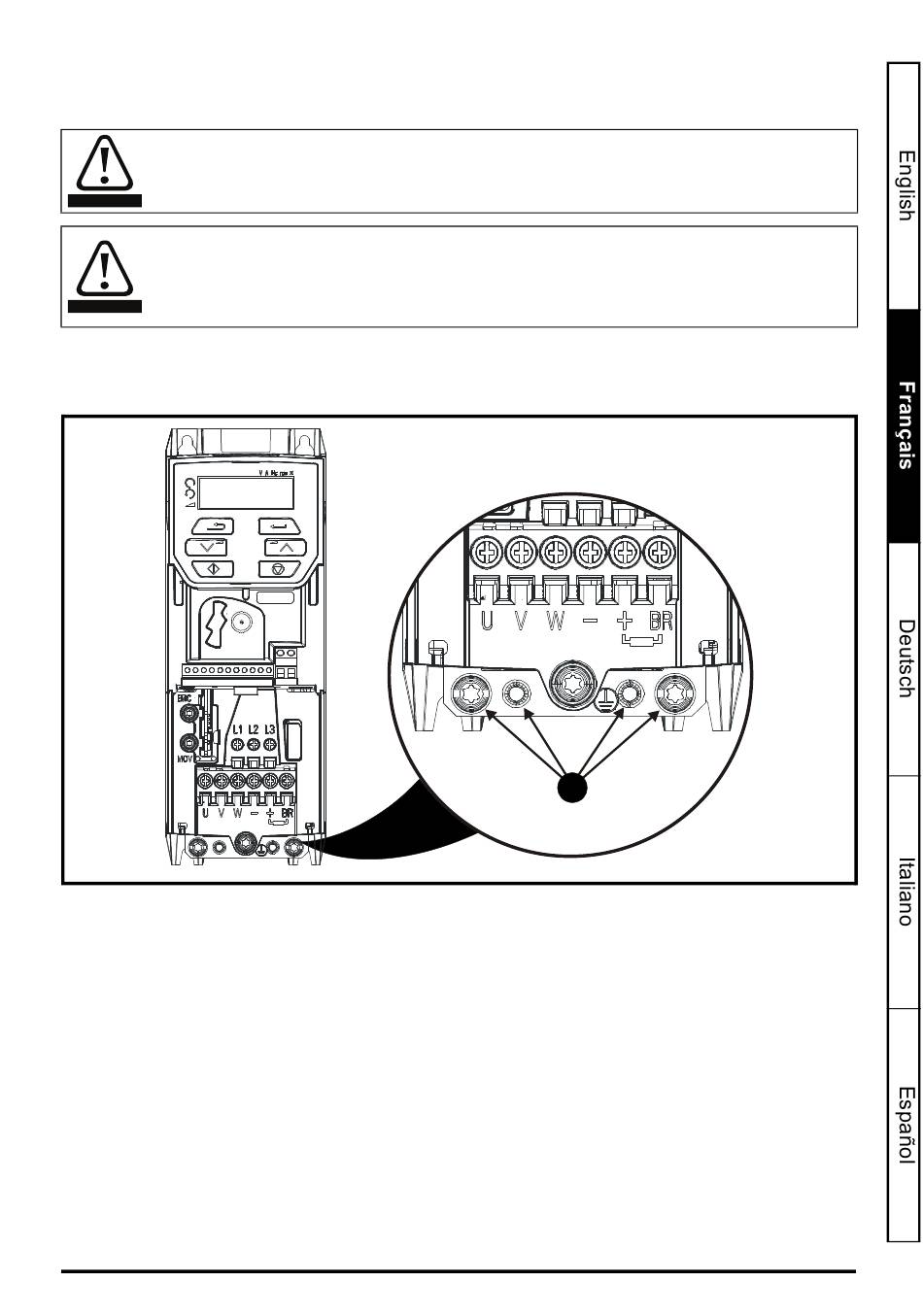

Figure 6-2 Connexions de mise à la terre pour tailles 1 à 4 (taille 2 illustrée)
1 : 4 trous filetés M4 pour la barre de raccordement à la terre.
