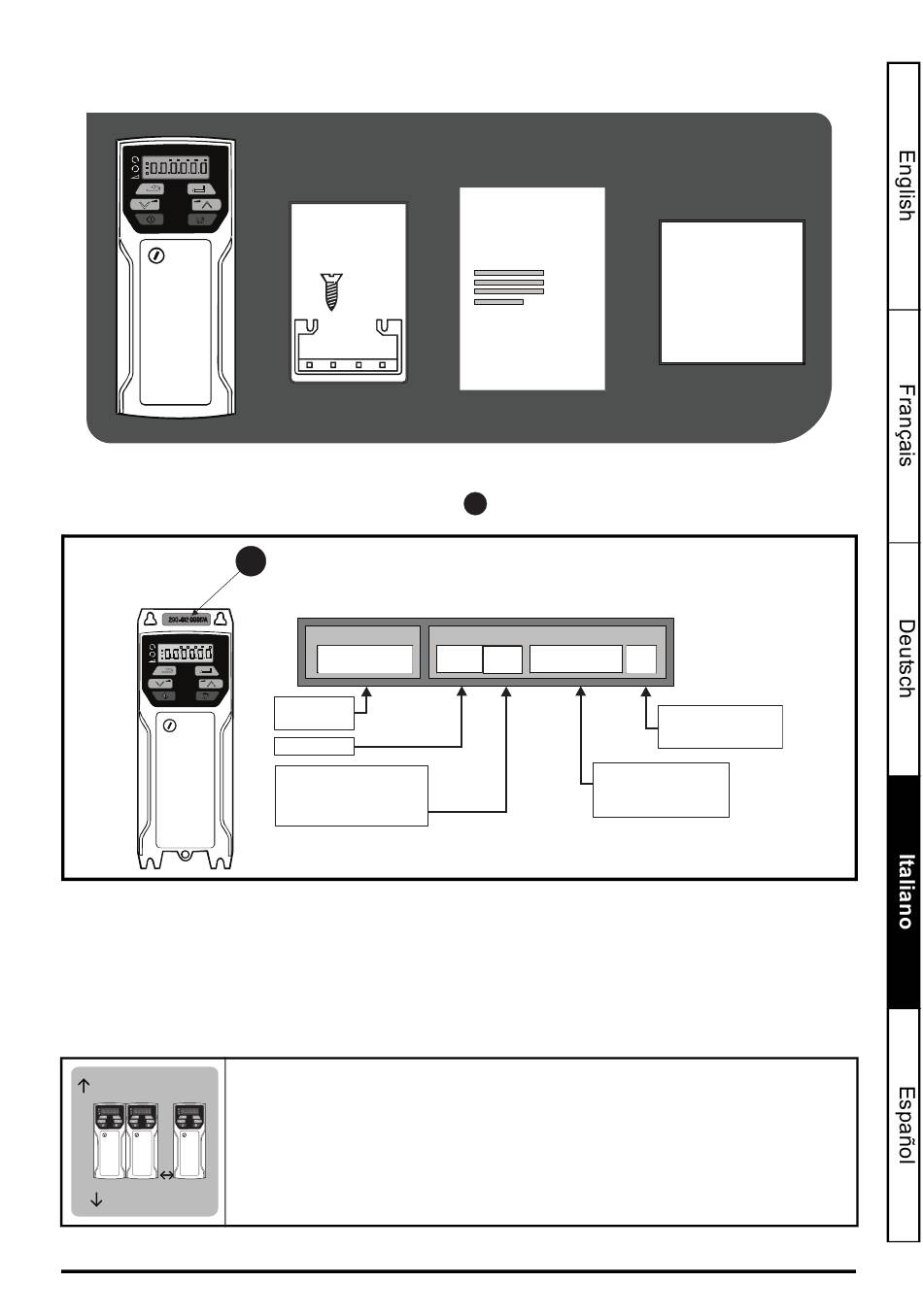

FASE 1: Verificare il contenuto dell'imballo
Verificare di avere a disposizione tutti i componenti e che l'azionamento non sia stato danneggiato durante il trasporto.
FASE 2: Controllare il modello e la tensione
Il numero di modello è riportato sull'etichetta identificativa
Assicurarsi che il modello e il range di tensione dell'azionamento siano idonei per l'impianto.
C
FASE 3: Installare l'azionamento
L'azionamento deve essere installato in una posizione con temperatura ambiente compresa fra - 20 °C e 60 °C.
A temperature ambiente > 40 °C, potrebbe rendersi necessario un declassamento della corrente di uscita.
Fare riferimento alla Guida ai collegamenti elettrici (sezione 5.1). Per gli impianti classificati UL la temperatura
ambiente massima consentita è 50 °C, con il declassamento specificato.
Gli azionamenti possono essere installati a pannello, lasciando uno spazio di 0 mm fra di essi. Sopra e sotto
l'azionamento deve essere previsto uno spazio libero minimo di 100 mm. Per informazioni sul declassamento
in corrente per distanze libere ridotte, fare riferimento alla sezione 3.4 della Guida ai collegamenti elettrici.
100 mm
0 mm
100 mm
Guida dettagliata al C200/C300
Versione numero: 1
BUSTA KIT
STAFFA CAVI
x4
+
1
Prodotto
C 200 -
Linea di
prodotti:
Taglia:
Tensione nominale:
1 - 100 V (100 - 120 ±10%)
2 - 200 V (200 - 240 ±10%)
4 - 400 V (380 - 480 ±10%)
L'azionamento può essere fissato a una piastra di supporto mediante viti, oppure
montato su una guida DIN (solo taglie 1 e 2). Se si sceglie di montarlo su una guida,
fissarlo alla piastra di supporto con 2 viti.
INFORMAZIONI
SULLA SICUREZZA
+
posta nella parte superiore dell'azionamento.
1
Specifiche elettriche
03 4 00073
GUIDA DETTAGLIATA
+
A
Tipo di azionamento:
A - AC in AC out
Corrente nominale:
Valore nominale per il
servizio gravoso x 10
