Nidec Commander C200 Schritt-Für-Schritt-Anleitung Seite 28

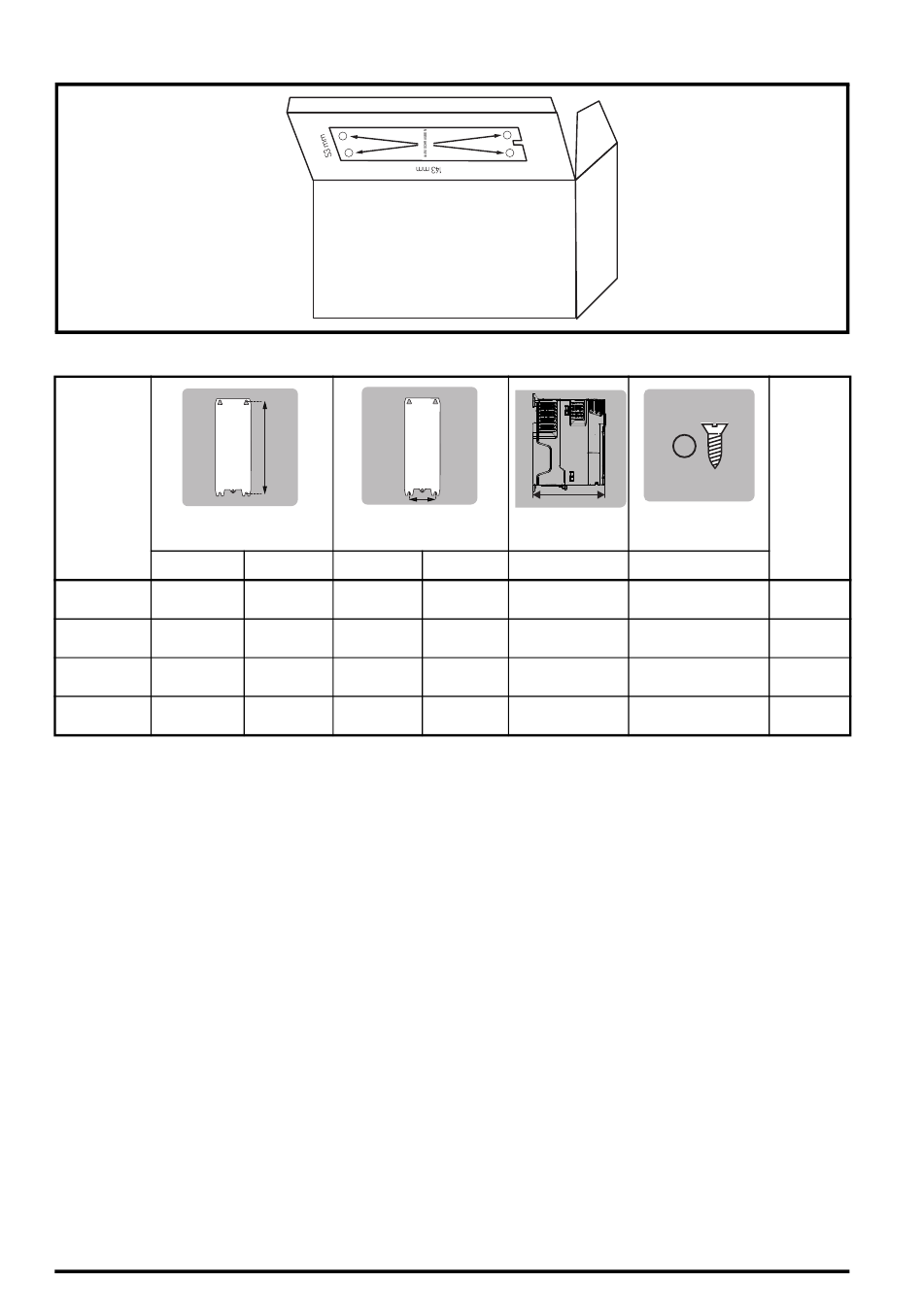

Eine Bohrschablone für die Wandmontage ist in der Umrichterverpackung enthalten (nachstehend abgebildet).
Alternativ finden Sie die Maße für die Montage sowie die Gesamtabmessungen in der nachstehenden Tabelle.
Baugröße
Montage
1 143 mm
2 194 mm
3 215 mm
4 265 mm
28
+
+
H
Gesamt Montage
160 mm 53 mm
205 mm 55 mm
226 mm 70,7 mm
277 mm 86 mm
+
+
B T
Gesamt Gesamt
75 mm 130 mm
75 mm 150 mm
90 mm 160 mm
115 mm 175 mm
Schritt-für-Schritt-Anleitung C200/C300
Gewicht
Ø
Durchmesser
5 mm 0,75 kg
5 mm 1,3 kg
5 mm 1,5 kg
6 mm 3,13 kg
Ausgabenummer: 1
