Connexions de contrôle
Les bornes de contrôle sont configurées par défaut pour l'installation illustrée ci-dessous :

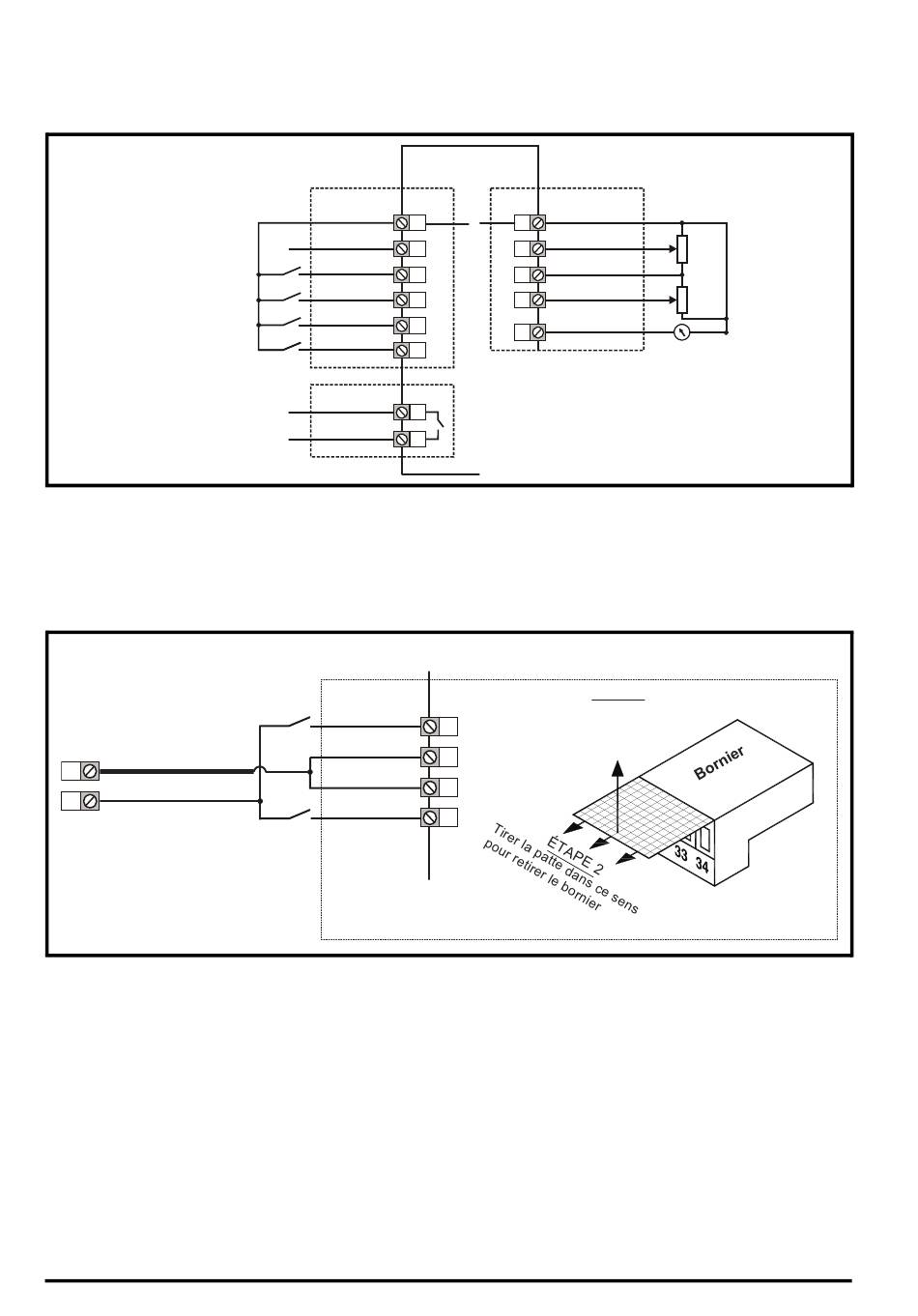

Figure 6-3 Connexions des bornes de contrôle du Commander C200/C300
Fréquence nulle
Déverrouillage du variateur**
Marche avant
Marche arrière
Sélection de l'entrée
analogique 1/entrée
analogique 2
* 250 Vac maximum (UL classe 1).
** Le Commander C300 utilise les entrées Absence sûre de couple (Safe Torque Off) ; par conséquent, la borne 11
n'a pas d'affectation sur le Commander C300. Lors de l'utilisation d'un Commander C300, consulter les instructions
de câblage Absence sûre de couple (Safe Torque Off) ci-dessous :
Figure 6-4 Instructions de câblage Absence sûre de couple (Safe Torque Off) pour le
Commander C300
0 V
1
9
24 V utilisateur
Après avoir effectué l'étape 6, remettre le capot en place (consulter l'étape 5).
Consulter la section 4.4 du Guide de mise en service - Contrôle pour les informations et les schémas de câblage
relatifs aux autres configurations possibles.
20
E/S logiques
24 V utilisateur
E/S logique 1
Entrée logique 2
Entrée logique 3
Entrée logique 4
Entrée logique 5
Relais 1*
Variateur prêt
Absence sûre du couple
(Safe Torque Off)
ST01
0 V
STO1
0 V
STO2
ST02
E/S analogiques
0 V
9 1
Entrée analogique 1
10 2
10 V utilisateur
11
4
Entrée analogique 2
12 5
Sortie analogique 1
13
7
14
41
42
C300
Tirer la patte pour
libérer le bornier
34
33
32
31
Guide pas à pas pour les modèles C200/C300
Référence de
10 kΩ
fréquence 1
Référence de
10 kΩ
fréquence 2
Sortie de
fréquence
