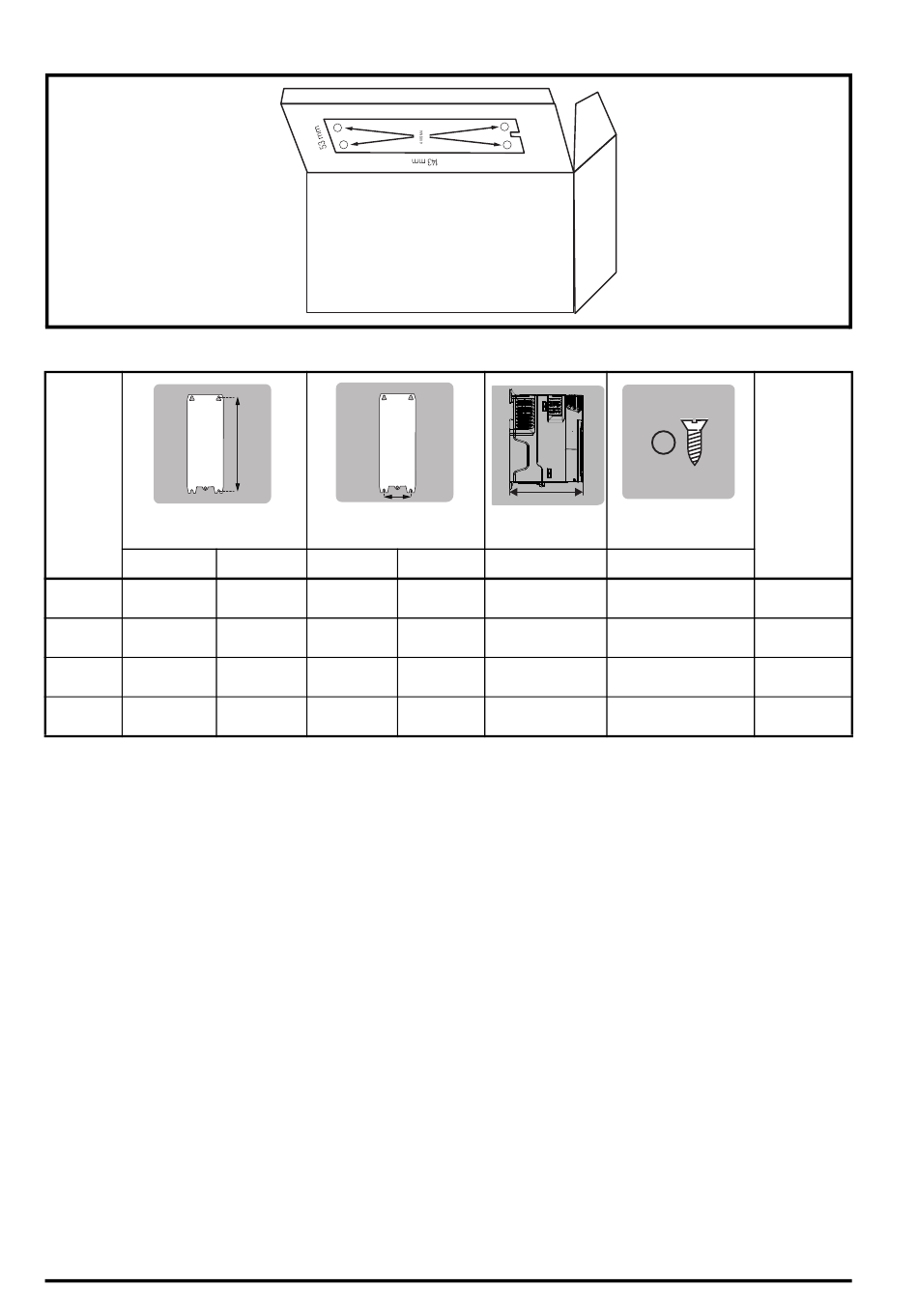

Un gabarit de perçage pour le montage mural est fourni avec le variateur (voir l'illustration ci-dessous).
Le tableau ci-dessous récapitule également les dimensions de montage et hors tout.
Taille
H
Montage
1 143 mm
2 194 mm
3 215 mm
4 265 mm
16
+
+
L
Hors tout Montage
160 mm 53 mm
205 mm 55 mm
226 mm 70,7 mm
277 mm 86 mm
+
+
P
Hors tout Hors tout
75 mm 130 mm
75 mm 150 mm
90 mm 160 mm
115 mm 175 mm
Guide pas à pas pour les modèles C200/C300
Poids
Ø
Diamètre
5 mm 0,75 kg
5 mm 1,3 kg
5 mm 1,5 kg
6 mm 3,13 kg
