Connessioni di messa a terra
I collegamenti di terra del motore e di alimentazione sono realizzati mediante la sbarra di terra situata nella parte
inferiore dell'azionamento, come mostrato nella Figura 6-2.
Corrosione elettrochimica dei terminali di terra
Assicurarsi che i terminali di terra siano protetti contro la corrosione che potrebbe essere causata dalla
condensa.
AVVERTENZA
L'impedenza dell'anello di terra deve essere conforme ai requisiti delle norme locali sulla sicurezza.
L'azionamento deve essere messo a terra mediante un collegamento in grado di sostenere un'eventuale
corrente di guasto finché il dispositivo di protezione (fusibile, ecc.) non scollega l'alimentazione in
I terminali di messa a terra devono essere ispezionati e provati a intervalli regolari e appropriati.
AVVERTENZA
Dim. minime conduttori di terra
Un conduttore di 10 mm² o due conduttori della stessa sezione di quello della fase di ingresso.

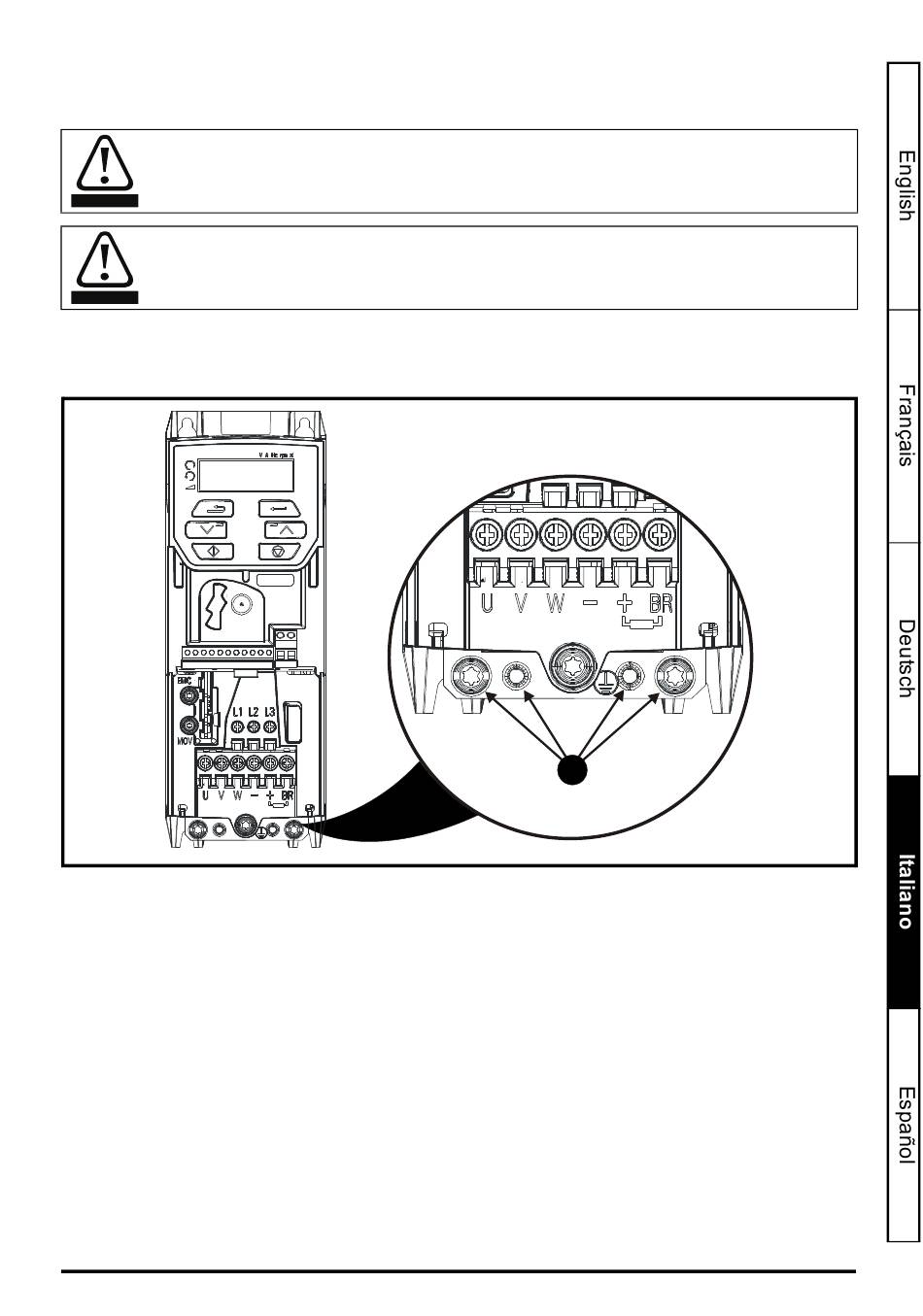

Figura 6-2 Connessioni di terra delle taglie da 1 a 4 (nella figura la taglia 2)
1: 4 x fori filettati M4 per la sbarra di messa a terra.
