8. CAREL-SCHALTTAFELN DER SONDERAUSSTATTUNG
Neben den bereits beschriebenen Betriebsmodi kann humiDisk
CAREL-Feuchtereglern gesteuert werden.
Diese Schalttafeln ermöglichen eine präzisere Regelung der Raumfeuchte, da sie mit den CAREL-Feuch-
tefühlern arbeiten; außerdem sehen sie ein spezielles Abschlämmzyklus-Management mit Spülfunktionen
nicht nur nach, sondern auch vor jedem Befeuchtungszyklus durch.
Auf diese Weise wird garantiert, dass der Speisewassertank vor jeder Befeuchtungsanforderung gespült
wird.
Zur Verfügung stehen zwei Schalttafelmodelle:
•
Schalttafel für die Steuerung eines humiDisk
•
Schalttafel für die Steuerung zweier parallelgeschalteter humiDisk

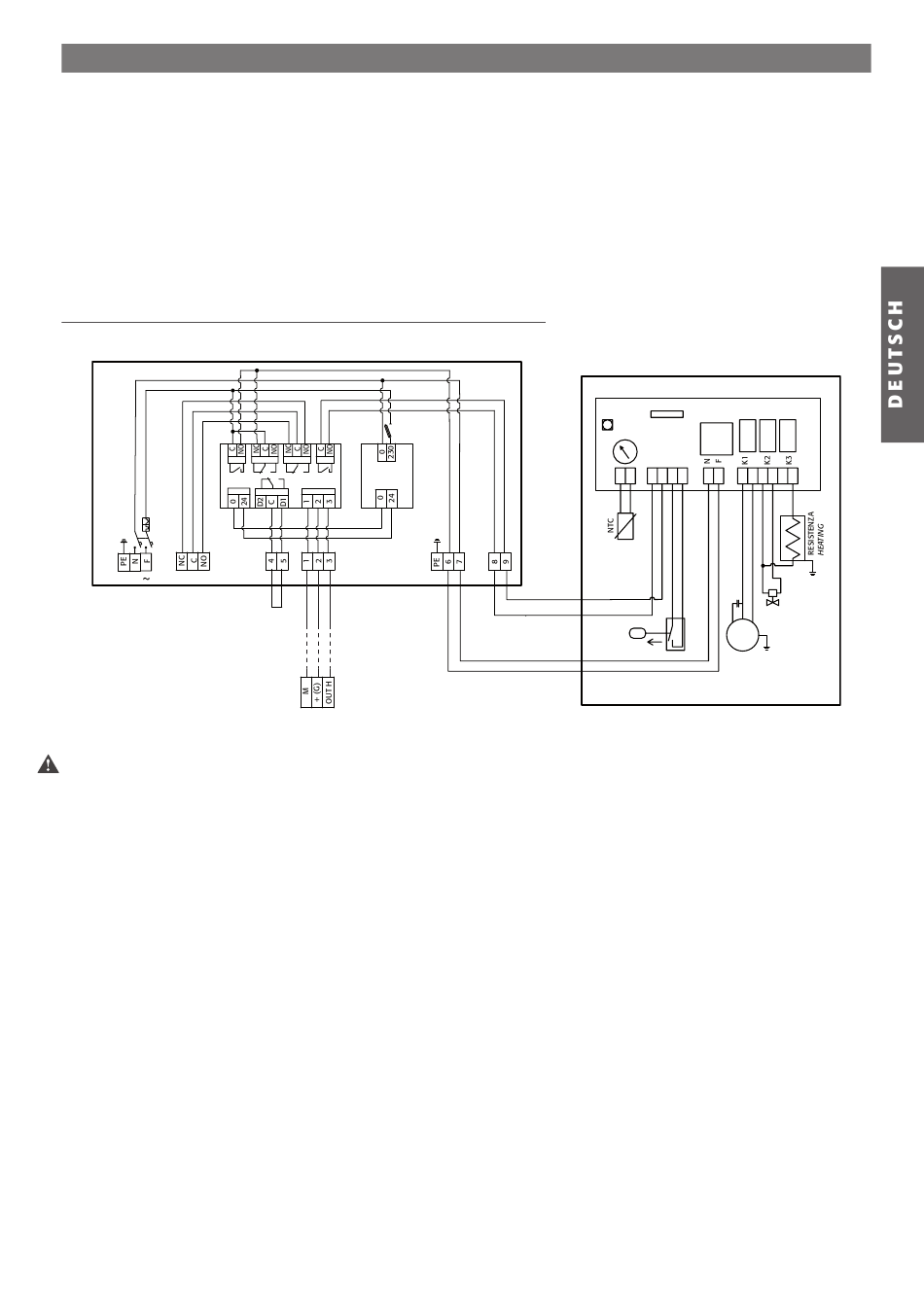

8.1 Schalttafel UCQ065D100 für die Steuerung eines
Zentrifugalbefeuchters UC0650D000 oder UC0650D100
OUT3
POWER
MAIN
SWITCH
2A
230 V
ALLARM
OUTPUT
HUMIDITY
PROBE
Achtung: Für die Elektroanschlüsse müssen isolierte Leiter mit einem Mindestdurchmesser von 1,5 mm
verwendet werden.
Für den Zugriff auf den Anschlusskasten muss der Luftfilter abmontiert werden, siehe Kapitel 6.
8.1.1 Anschluss der Schalttafel UCQ065D100 an den Befeuchter UC0650D"X"00
•
Die Klemme 6 der Schalttafel an die Klemme F des Befeuchters anschließen;
•
Die Klemme 7 der Schalttafel an die Klemme N des Befeuchters anschließen;
•
Die Klemme 8 der Schalttafel an die erste Klemme UMID des Befeuchters anschließen;
•
Die Klemme 9 der Schalttafel an die zweite Klemme UMID des Befeuchters anschließen.
8.1.2 Anschluss der elektrischen Leistung
•
Das Kabel des Außenleiters an die Klemme F der Schalttafel anschließen;
•
Das Kabel des Neutralleiters an die Klemme N der Schalttafel anschließen;
•
Das Kabel des Erdleiters an die Klemme PE der Schalttafel anschließen.
8.1.3 Anschluss der aktiven Feuchtefühler ASPC11, ASPC23, ASWH1, ASWC11, ASWC111
•
Die Klemme 1 der Schalttafel an die Klemme M (Massenleiter) des aktiven Feuchtefühlers anschließen;
•
Die Klemme 2 der Schalttafel an die Klemme +(G) (Spannungsversorgung) des aktiven Feuchtefühlers
anschließen;
•
Die Klemme 3 der Schalttafel an die Klemme out H (aktiver Feuchteausgang) des aktiven Feuchtefüh-
lers anschließen.
An die Klemme 1 muss auch der eventuelle Schirm des Fühlerkabels angeschlossen werden.
humiDisk - +030222021 - rel. 1.0 - 22.12.2006
über spezielle Schalttafeln mit
65
;
65
.
65
F1
1A
OUT1
OUT2
OUT4
TRASF.
PROBE
DIGITAL OUTPUT
REMOTE
ON/OFF
CENTRIFUGAL HUMIDIFIER
Fig. 8.a
2
21
UMID LEVEL
CARICO/FILL
W
3
˜
+
