4. DIE ELEKTRONISCHE STEUERUNG DES humiDisk
50
A
N230F
NTC
UMID.
LEVEL

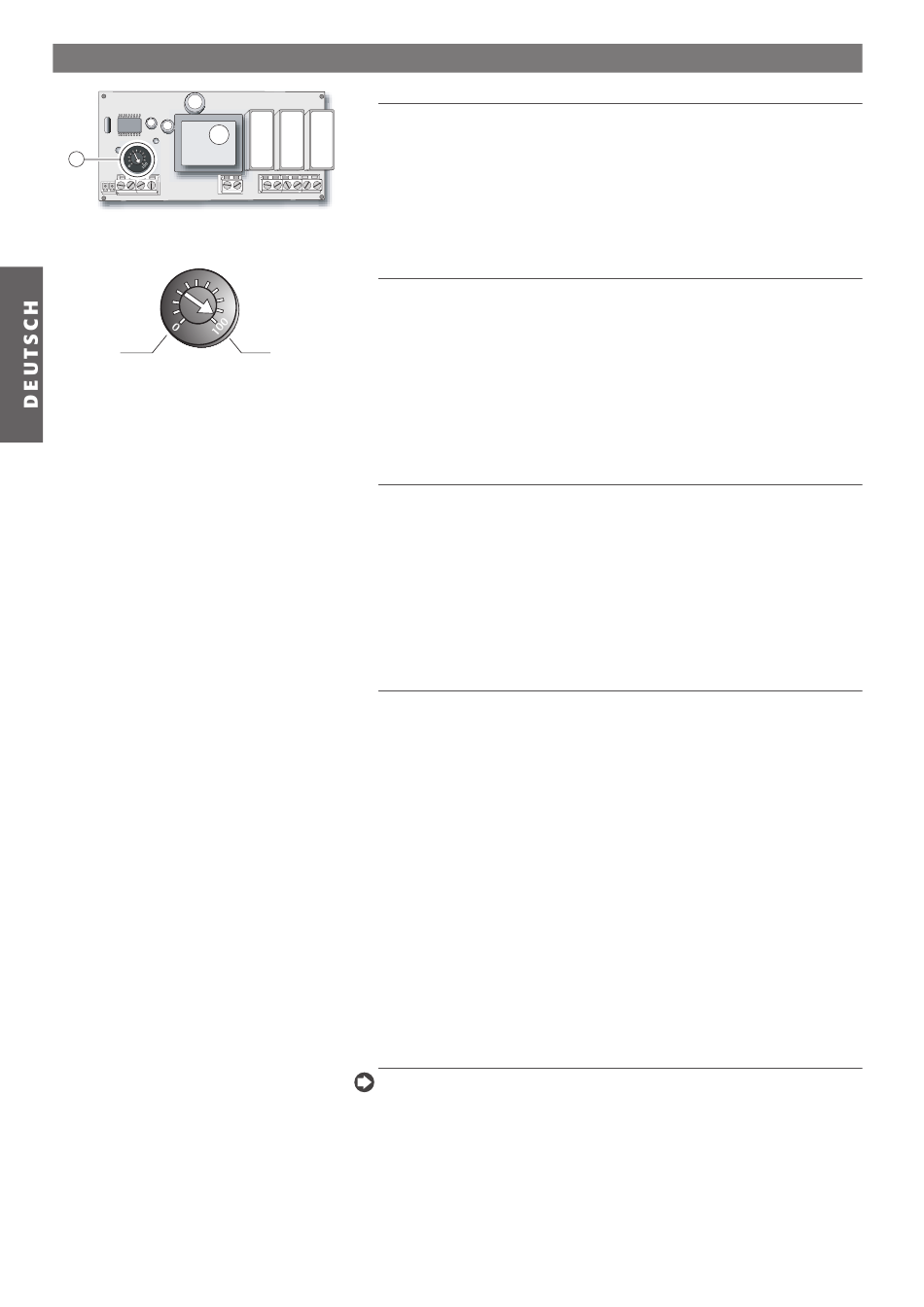

Fig. 4.a
50
MIN.
MAX.
1,1 kg/h
6,5 kg/h
Fig. 4.b
4.1 Elektronische Platine
Der humiDisk
65
•
die Befeuchtungskapazität regelt;
•
den Spül-/Entleerungszyklus startet und stoppt.
K1
K2
K3
4.2 Potenziometer
Die Befeuchtungskapazität des humiDisk
über das Potenziometer A (siehe Fig. .a), das sich auf der elektronischen Platine im Anschlusskasten
befindet, geregelt werden.
Das Potenziometer sieht einen Regelungsbereich von 0 bis 100 vor, welcher der Befeuchtungskapazität
gemäß den Werten der Fig. .b entspricht. Durch das Drehen des Pfeils in der Mitte des Potenziometers
mit einem Schraubendreher kann die Befeuchtungskapazität von einem Mindestwert von 1,1 kg/h bis zu
einem Höchstwert von 6,5 kg/h eingestellt werden.
4.3 Regelung der Befeuchtungskapazität
Die Reglung der Befeuchtungskapazität kann während der Installation oder danach, zum Beispiel zur
Anpassung des Befeuchters an veränderte Raumbedingungen, erfolgen. In diesem Fall:
•
den Befeuchter wie in Absatz 3.3 beschrieben stoppen;den Luftfilter durch Lösen der 3 Schrauben
abmontieren;
•
den Anschlusskasten durch Betätigung der Sicherungsfeder abnehmen;
•
den Anschlusskasten öffnen und die Position des Potenziometers wie gewünscht einstellen;
•
das Gerät wie in Absatz 2.8 "Abschlussarbeiten" beschrieben schließen.
Den Befeuchter wieder in Betrieb nehmen.
4.4 Spül-/Entleerungszyklus
Die elektronische Platine des humiDisk
•
das Gerät über den Hauptschalter gestartet wird;
•
der Feuchtregler das Gerät ausschaltet, weil die erforderlichen rF-Bedingungen erfüllt sind.
Zweck dieses Zyklus ist es, Wasseransammlungen im Befeuchter bei längerer Nutzungspause und somit
die Vermehrung von Bakterien zu vermeiden.
Der Zyklus hat eine festgelegte Dauer und besteht aus den folgenden Phasen:
•
Stopp des Motors mit einer Wartezeit von 0 Sekunden: Dadurch kann der Motor (und somit die
Ventilator/Scheiben-Baugruppe) vollständig zum Stillstand kommen, damit sich das Wasser in der
Wanne ansammeln kann.
•
Aktivierung des Einspeiseventils: Das Wasser sammelt sich in der Wanne an, bis der Standfühler
ausgelöst wird.
•
Betrieb des Einspeiseventils für 10" nach dem Auslösen des Standfühlers: Auf diese Weise kann das
Wasser in der Wanne den normalen Betriebsstand überschreiten und kann der Siphon, welcher das
Wasser aus der Wanne abschlämmt, aktiviert werden.
•
Deaktivierung des Einspeiseventils;
•
Wartezeit von 10": In dieser Zeit wird das gesamte Wasser aus der Wanne abgeschlämmt.
•
Ende des Spül-/Entleerungszyklus: Nach Beendung des Spül-/Entleerungszyklus wartet das Gerät auf
das Schließen des Feuchtereglerkontaktes oder startet, wenn dieser bereits geschlossen ist, den Motor
und beginnt wieder mit der Befeuchtung.
4.5 Spül-/Entleerungszyklus mit den CAREL-Schalttafeln
N.B.: Bei Verwendung der CAREL-Schalttafeln kann der Spülzyklus auch ausgeführt werden, wenn der
Befeuchter im Ein-Zustand vom Feuchtefühler für einen neuen Produktionszyklus aktiviert wird (siehe
Kapitel 9 des Handbuches).
16
-Befeuchter wird von einer elektronischen Platine gesteuert, welche:
kann nach den Anforderungen des zu befeuchtenden Raumes
65
führt einen Spül-/Entleerungszyklus jedes Mal aus, wenn:
65
65
humiDisk - +030222021 - rel. 1.0 - 22.12.2006
