humiDisk
65

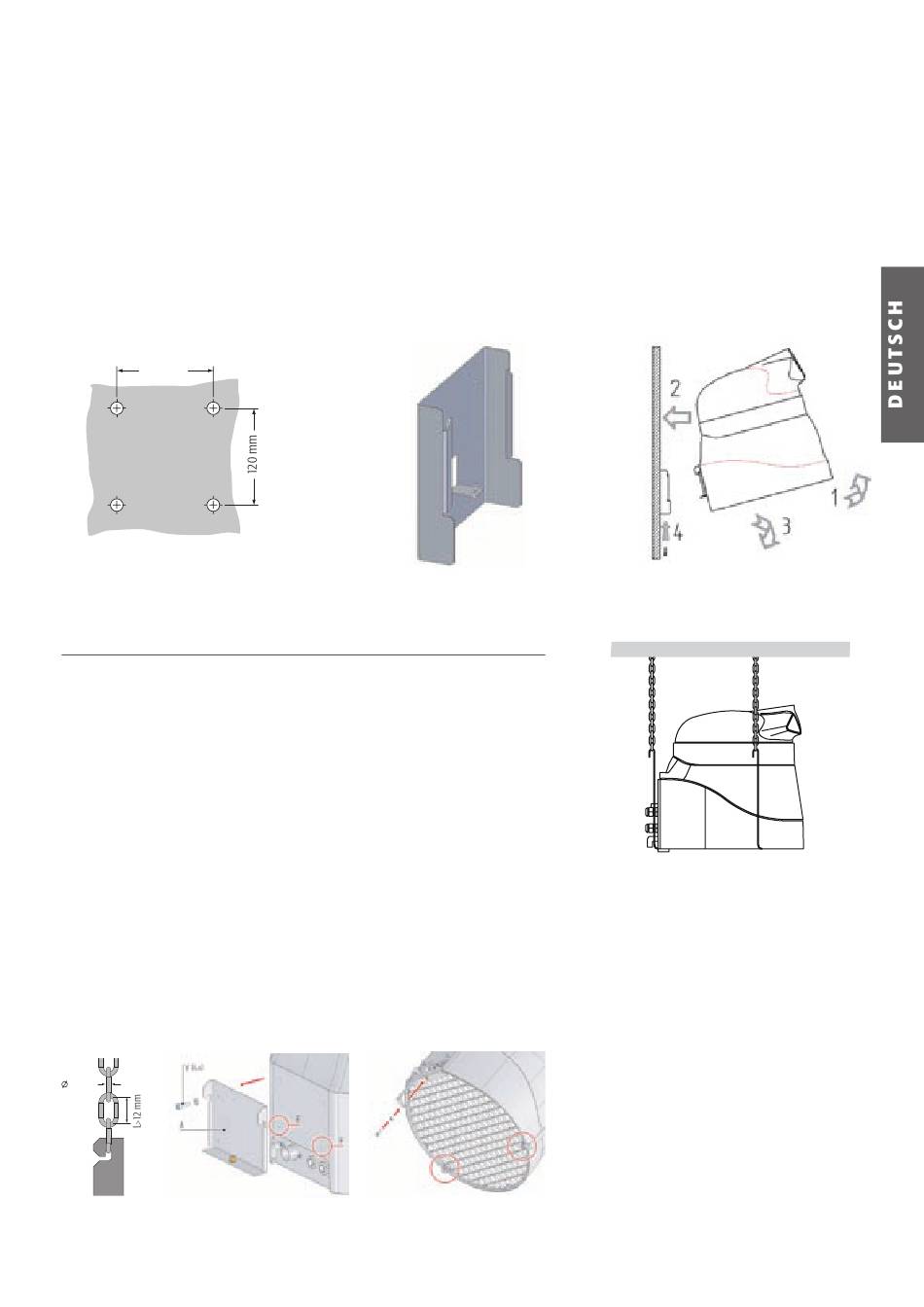

Für die Wandmontage des Befeuchters sind die Halterungen und Schrauben des Lieferumfanges zu
verwenden. Die Halterung dient auch als Bohrschablone für die Wandbohrungen.
Die im Absatz 2.3 angegebenen Mindestabstände müssen eingehalten werden; die Halterung muss
gerade angesetzt sein, bevor die Wandbohrungen ausgeführt werden. Die Wand muss das Gewicht des
Befeuchters unter normalen Betriebsbedingungen aushalten.
•
Bohrungen (8 mm Ø, 5 mm tief) in die Wand bohren, siehe Fig. 2.i.
•
Das Innere der Bohrungen reinigen.
•
Die Dübel gespreizt halten und einfügen.
•
Die Halterung befestigen.
Die Halterung muss gemäß Fig. 2.l montiert werden.
Nach der Befestigung der Halterung an der Wand mit den Schrauben sind die folgenden Schritte
auszuführen, siehe Fig. 2.m:
•
Das Gerät anheben und leicht gegen die Wand neigen.
•
Das Gerät bewegen, bis die beiden Halterungen einrasten.
•
Das Gerät drehen, bis es horizontal liegt: Die Halterungen müssten nun perfekt gekoppelt und
ineinandergefügt sein.
•
Die beiliegende Sicherheitsschraube einfügen, welche die beiden Halterungen verbindet und
vermeidet, dass das Gerät aus seinem Sitz ausrasten kann.
120 mm
Fig. 2.i
2.5 Hängemontage
Die Hängemontage erfolgt mit den im Lieferumfang enthaltenen Halterungen.
Erforderlich sind außerdem 3 Ketten, an denen das Gerät befestigt werden kann.
Die Ketten müssen senkrecht abfallen und an Haken gehängt werden, die das Gewicht des Befeuchters
bei Betrieb aushalten (siehe Fig. 2.n und Absatz 10).
Es empfiehlt sich die Verwendung von Metallketten, wenn möglich aus Stahl, oder jedenfalls aus einem
feuchtebeständigen Material. Die in Tabelle 2.a angegebenen Mindestabstände müssen eingehalten
werden.
Per l'humiDisk
: Die beiliegenden Halterungen einerseits an den geräteunterseitigen Bohrungen und
10
andererseits an den oberseitig herunterhängenden Ketten befestigen.
Für humiDisk
: Die rückseitige Halterung A für die Wandmontage (siehe Fig. 2.p) durch Lösen der
65
Schrauben V abmontieren.
Nun stehen 5 Schrauben ( von der Halterung A abmontierte Schrauben, 1 beiliegende Sicherheits-
schraube) mit den entsprechenden U-Schreiben zur Verfügung.
2 Schrauben in die Bohrungen F der Fig. 2.p einfügen.
3 Schrauben für die Befestigung der Halterungen für die Hängemontage verwenden, siehe Fig. 2.q.
Die Halterungen sind so ausgelegt, dass der Filter für normale Wartungseingriffe abmontiert werden
kann, ohne das Gerät aus den Ketten aushängen zu müssen.
Das Gerät an die Ketten hängen und es auf seine korrekte horizontale Lage überprüfen.
3 mm
<
Fig. 2.o
humiDisk - +030222021 - rel. 1.0 - 22.12.2006
Fig. 2.p
Fig. 2.l
Fig. 2.q
11
Fig. 2.m
Fig. 2.n
