Montage Außengerät - Midea MUE-18FNXD0 Montageanleitung

C

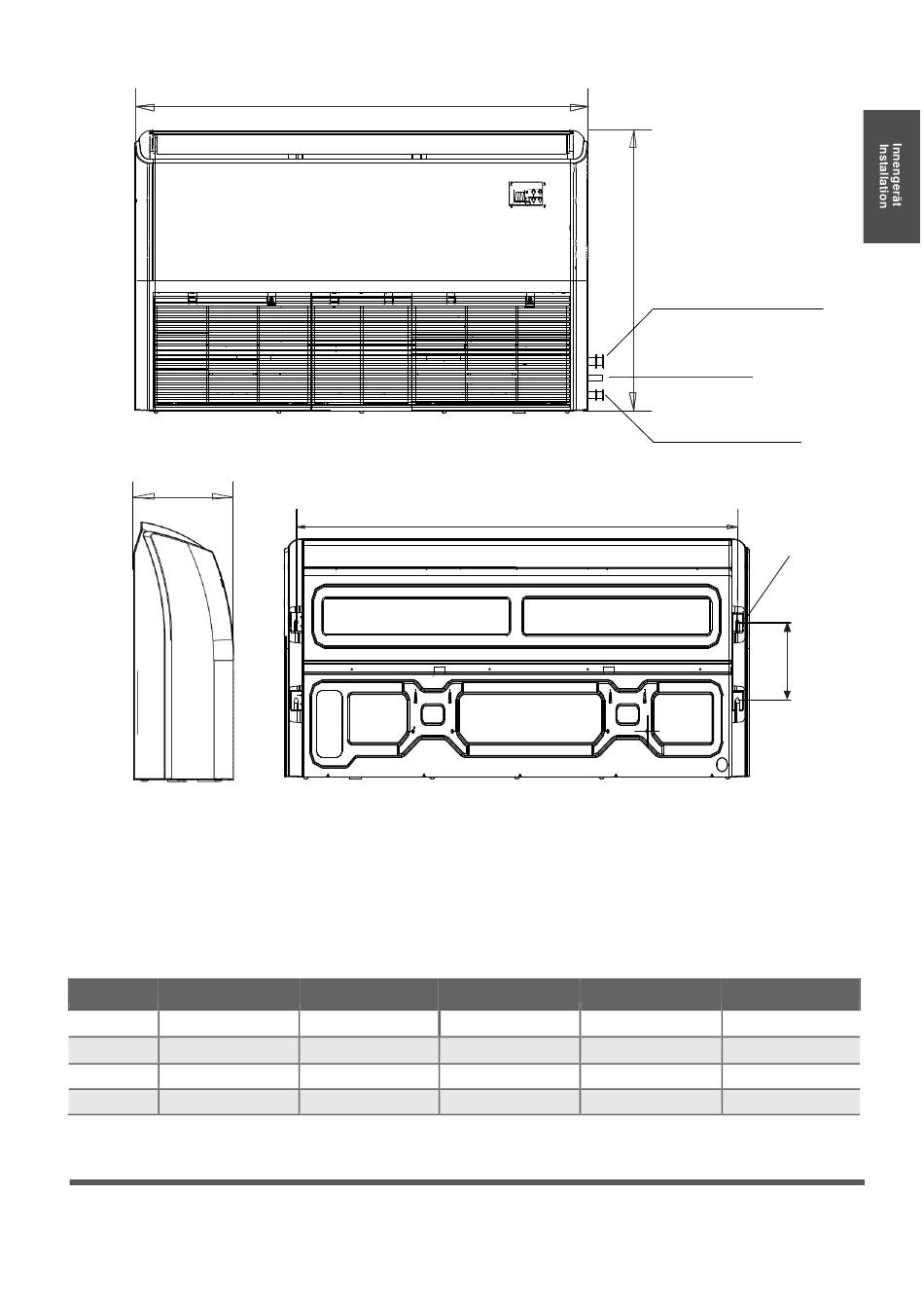

Tabelle 4.1: Abmessungen Innengerät
MODELL (Btu/h) Länge A (mm/Zoll)
18K~24K 1068/42
30K~48K 1285/50,6
36K~48K 1650/65
60K 1650/65
A
Abb. 4.3
Länge B (mm/Zoll) Länge C (mm/Zoll)
675/26,6 235/9,3
675/26,6 235/9,3
675/26,6 235/9,3
675/26,6 235/9,3
B
Anschluss der Kältemittel-
verrohrung (D. Gasseite)
Kondensatanschluss
Anschluss der Kältemittelver-
rohrung (E. Flüssigseite)
D
Länge D (mm/Zoll)
983/38,7
1200/47,2
1565/61,6
1565/61,6
Haken
E
Länge E (mm/Zoll)
220/8,7
220/8,7
220/8,7
220/8,7
Seite 11
