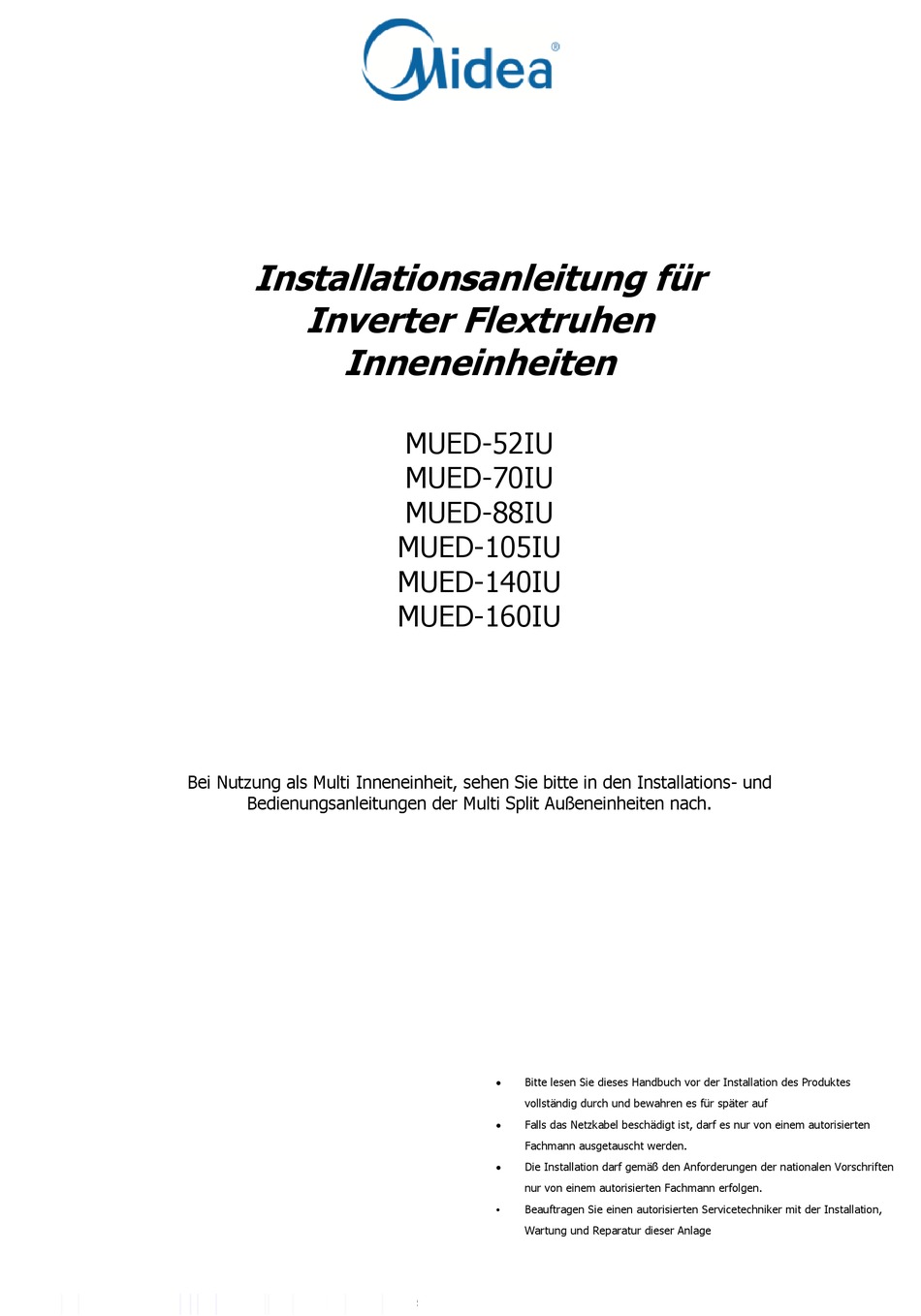

INSTALLATIONSHANDBUCH
Bei Nutzung als Multi Inneneinheit, sehen Sie bitte in den Installations- und
Installationsanleitung für
Inverter Flextruhen
Inneneinheiten
MUED-52IU
MUED-70IU
MUED-88IU
MUED-105IU
MUED-140IU
MUED-160IU
Bedienungsanleitungen der Multi Split Außeneinheiten nach.
Bitte lesen Sie dieses Handbuch vor der Installation des Produktes
vollständig durch und bewahren es für später auf
Falls das Netzkabel beschädigt ist, darf es nur von einem autorisierten
Fachmann ausgetauscht werden.
Die Installation darf gemäß den Anforderungen der nationalen Vorschriften
nur von einem autorisierten Fachmann erfolgen.
Beauftragen Sie einen autorisierten Servicetechniker mit der Installation,
Wartung und Reparatur dieser Anlage
.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Midea MUED-52IU
Inhaltszusammenfassung für Midea MUED-52IU
- Seite 1 Installationsanleitung für INSTALLATIONSHANDBUCH Inverter Flextruhen Inneneinheiten MUED-52IU MUED-70IU MUED-88IU MUED-105IU MUED-140IU MUED-160IU Bei Nutzung als Multi Inneneinheit, sehen Sie bitte in den Installations- und Bedienungsanleitungen der Multi Split Außeneinheiten nach. Bitte lesen Sie dieses Handbuch vor der Installation des Produktes vollständig durch und bewahren es für später auf...
-
Seite 2: Inhaltsverzeichnis
Installieren Sie die Anlage genau nach diesen Installationsanweisungen. INHALT Seite Eine fehlerhafte Installation verursacht Wasserschäden, elektrischen Schlag oder Feuer. VORSICHTSMASSNAHMEN............INSTALLATIONSINFORMATIONEN ..........Bei der Installation der Anlage in einem kleinen Raum treffen Sie ZUBEHÖR ..................Vorkehrungen, um die Konzentration des Kältemittels bei einem Kältemittelaustritt unterhalb der zulässigen Sicherheitsgrenzwerte zu INSTALLATION DER INNENEINHEIT .......... -
Seite 3: Installationsinformationen
Falls während der Installation Kältemittel austritt, lüften Sie den Bereich Bei Vorhandensein entzündliche Stoffe oder Gase. sofort. Beim Verdampfen flüssiger Säuren oder Basen. Bei Falls das Kältemittel mit Feuer in Berührung kommt, können giftige Gase entstehen. anderen Sonderbedingungen. Die Temperatur des Kältemittelkreislaufes ist hoch. Halten Sie das Das Gerät soll gemäß... -
Seite 4: Beigefügte Montageteile
BEIGEFÜGTE MONTAGETEILE Kontrollieren Sie bitte, ob die folgenden Montageteile vollständig sind. Falls ein paar Ersatzteile dabei sind, bewahren Sie diese sorgfältig auf. NAME FORM MENGE 6. Fernbedienung (bei einigen Modellen) 7. Halterung (bei einigen Modellen) Fernbedienung & ihre Halterung (passend zur 8. -
Seite 5: Installation Der Inneneinheit
Die Abmessungen der Einheit INSTALLATION DER INNENEINHEIT Installationsort Die Inneneinheit sollte an einem Ort montiert werden, der folgende Anforderungen erfüllt. Es gibt ausreichend Platz für die Installation und Wartung. Die Decke verläuft waagerecht und kann das Gewicht der Inneneinheit Verbindungspunkt der tragen. -
Seite 6: Achten Sie Darauf, Dass Der Ablaufwinkel 1:100 Oder Steiler Ist
Aufhängen der Inneneinheit HINWEIS - Entfernen Sie die Seitenwand und das Gitter. Achten Sie darauf, dass der Ablaufwinkel 1:100 oder steiler ist Aufhänge- Haltearm schraube 1.3.1 Holzkonstruktion Bringen Sie die Querleiste über dem Dachbalken an und montieren dann die Aufhängeschrauben. Kantholz über dem Balken Dachbalken Seitenwand... -
Seite 7: Installation Der Ausseneinheit
Darstellung der Gehäusegröße INSTALLATION DER AUSSENEINHEIT Vorsichtsmaßnahmen für die Auswahl des Montageortes Wählen Sie einen ausreichend stabilen Ort, der das Gewicht und die Schwingungen der Einheit aushalten kann und wo das Betriebsgeräusch nicht verstärkt wird. Wählen Sie den Ort so, dass die von der Einheit abgegebene heiße Luft und das Betriebsgeräusch keine Belästigung für die Nachbarn des Benutzers darstellen. -
Seite 8: Installation Der Außeneinheit
2.4 Installation der Außeneinheit 2.3 Installationsrichtlinien Wenn eine Wand oder anderer Hindernisse an der Außeneinheit 1) Installation der Außeneinheit den Luftstrom am Einlass oder Auslass behindern, befolgen Sie nachstehende Installationsrichtlinien. Beachten Sie bei der Installation der Außeneinheit die Für alle nachfolgenden Montagesituationen sollte die Wandhöhe "Vorsichtsmaßnahmen für die Auswahl des Montageortes". -
Seite 9: Bördeln Des Rohrendes
INSTALLATION DES 3.1 Bördeln des Rohrendes KÄLTEMITTELSCHLAUCHES Schneiden Sie das Rohrende mit einem Rohrschneider ab. Entfernen Sie Grate und halten dabei die Schnittkante nach unten, damit Alle Rohrleitungsarbeiten müssen von einem zugelassenen keine Späne in das Rohr gelangen. Kältetechniker ausgeführt werden und die geltenden örtlichen und nationalen Vorschriften einhalten. -
Seite 10: Luftentleerung Und Prüfung Auf Gasdichtheit
3.3 Luftentleerung und Prüfung auf Gasdichtheit bis zu 15m mehr als 15m Leitungslänge Nach Abschluss der Rohrleitungsarbeiten muss die Luft entleert und Laufzeit mindestens 10 Min. mindestens 15 Min. auf Gasdichtheit geprüft werden. *2. Falls der Zeiger des angeschlossenen Manometers pendelt, WARNUNG kann Wasser im Kältemittel enthalten sein oder eine Rohrverbindung ist locker. -
Seite 11: Anschluss Der Ablaufleitung
ANSCHLUSS DER ABLAUFLEITUNG Isolieren Sie sowohl die Gas- als auch die Flüssigkeitsleitung. Verwenden Sie getrennte thermische Isolierungen für die Gas- Installation der Ablaufleitungen. und Flüssigkeits-Kältemittelleitungen. Siehe dazu nachstehende Abbildung. Halten Sie die Leitungen so kurz wie möglich und geben ihnen ein Gefälle von mindestens 1/100, so dass in der Leitung keine Luft gefangen bleibt. -
Seite 12: Elektrischer Anschluss
ELEKTRISCHER ANSCHLUSS Allgemeine Anweisungen Die Installation und die elektrischen Anschlussarbeiten aller Komponenten müssen von einem zugelassenen Elektriker ausgeführt werden und die geltenden europäischen und nationalen Vorschriften einhalten. Verwenden Sie ausschließlich Kupferkabel. Befolgen Sie für den Anschluss der Außeneinheit, der Inneneinheiten und der Fernbedienung den 'Schaltplan', der am Anlagengehäuse angebracht ist. -
Seite 13: Wie Die Verkabelung Erfolgt
Wie die Verkabelung erfolgt Entfernen Sie den Deckel vom Steuerkasten der Inneneinheit. Entfernen Sie die Abdeckung der Außeneinheit. Befolgen Sie für den Anschluss der Außeneinheit, Inneneinheit und der Fernbedienung das "Schaltplanetikett" am Deckel des Steuerkastens der Inneneinheit. Befestigen Sie die Kabel mit einer eigenen Klemme sicher. Bringen Sie die Abdeckung der Außeneinheit an. -
Seite 14: Testbetrieb
TESTBETRIEB Kontrollieren Sie, dass die Deckel der Steuerkästen an der Innen- und Außeneinheit geschlossen sind. Siehe auf Seite 2 unter ''Auf folgende Dinge achten Sie beim Bau besonders und prüfen dies nach Abschluss der Installation''. Nachdem die Kältemittelleitungen, Ablaufleitungen und die elektrische Verkabelung fertiggestellt sind, führen Sie einen entsprechenden Probelauf zum Schutz der Einheit durch. - Seite 15 Midea Europe GmbH Eisenstrasse 9c 65428 Rüsselsheim Tel: +49 6142 835 94 0 Fax:+49 6142 835 94 21 Konstruktion und Spezifikationen können zur Produktverbesserung ohne vorherige Ankündigung geändert werden. Zu Details fragen Sie den Verkaufsvertreter oder Hersteller. Technische Änderungen, Irrtümer und Druckfehler vorbehalten. Stand 02/2015...
