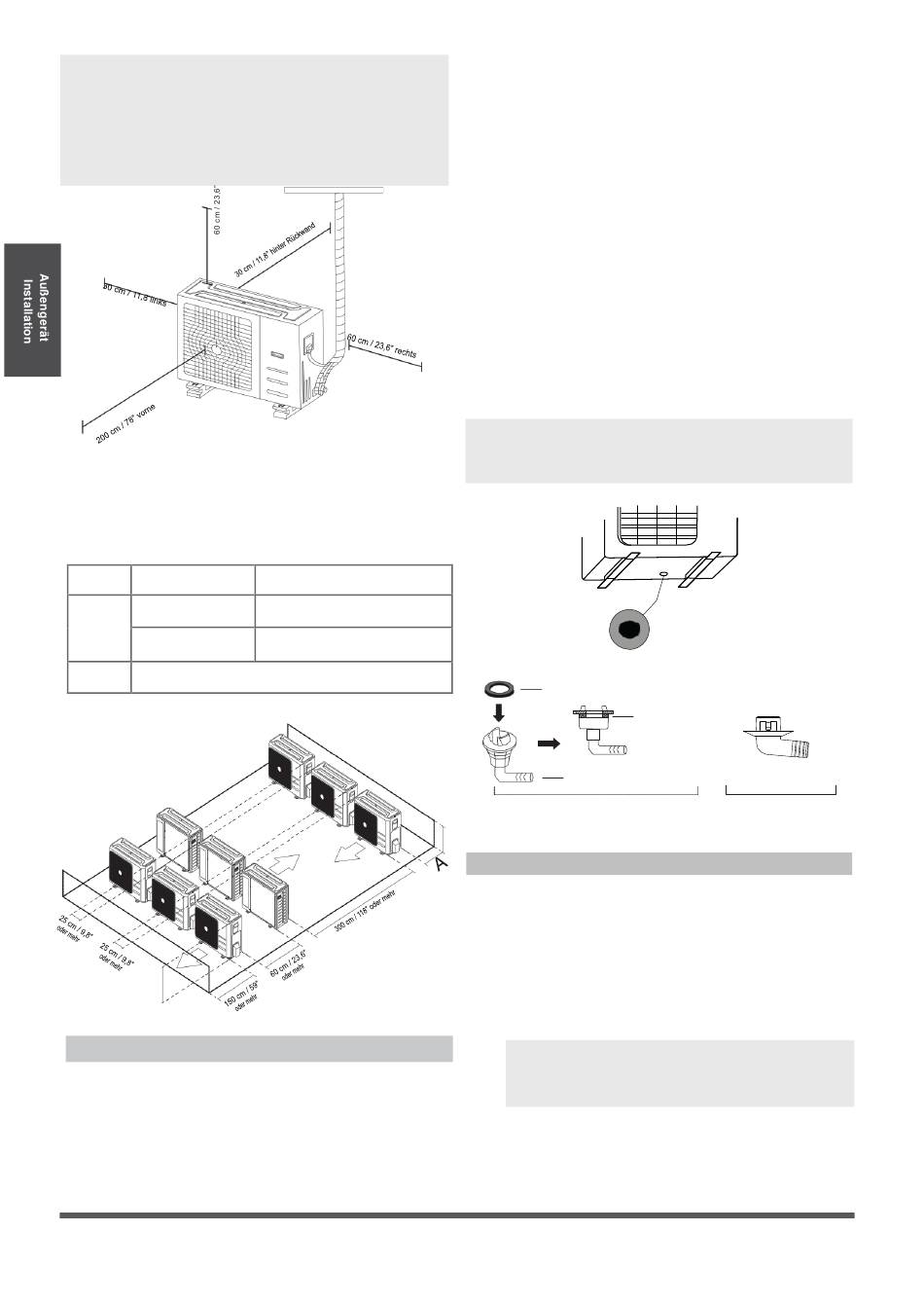

HINWEIS: Die angegebenen Mindestabstände
zwischen Außengerät und Wänden gelten für den
Außenbereich. Achten Sie darauf, dass das Gerät
in mindestens zwei der drei Richtungen (M, N, P)
frei bleibt (siehe Abb. 5.10).
M
Abb. 5.10
Montage von Gerätegruppen
Tabelle 5.3 Die Beziehungen zwischen H, A und L
sind wie folgt.
L
L ≤ 1/2H
1/2H < L ≤ H
L ≤ H
Kann nicht montiert werden
L > H
H

Kondensatanschluss

Wenn der Kondensatanschluss eine Gummidichtung
hat (siehe Abb. 5.12 - A), gehen Sie wie folgt vor:
1. Setzen Sie die Gummidichtung auf den Kondensat-
anschluss, der mit dem Außengerät verbunden wird.
Seite 16
P
A
25 cm / 9,8" oder mehr
30 cm / 11,8" oder mehr
Abb. 5.11
2. Führen Sie den Kondensatanschluss in das Loch in der
Bodenwanne des Geräts ein.
3. Drehen Sie den Kondensatanschluss um 90°, bis er ein-
rastet.
4. Schließen Sie eine Drainageschlauchverlängerung (nicht
im Lieferumfang enthalten) an den Kondensatanschluss
an, um das Wasser aus dem Gerät abzuleiten.
Wenn der Kondensatanschluss über keine Gummidich-
tung verfügt (siehe Abb. 5.12 - B), gehen Sie wie folgt vor:
1. Führen Sie den Kondensatanschluss in das Loch in der
Bodenwanne des Geräts ein. Der Kondensatanschluss
rastet ein.
2. Schließen Sie eine Drainageschlauchverlängerung (nicht
im Lieferumfang enthalten) an den Kondensatanschluss
an, um das Wasser aus dem Gerät abzuleiten.
HINWEIS: Verlegen Sie den Kondensatablauf zu einer
Stelle, an dem das Wasser keine Schäden verursachen
oder eine Rutschgefahr darstellen kann.
Dichtung
Kondensatanschluss
(A)
L

Bohrungen in der Wand

Sie müssen ein Loch in die Wand für die Kältemittel-
leitung und das Kommunikationskabel bohren, das
das Innen- und Außengerät verbindet.
1. Bestimmen Sie die Lage der Wandbohrung
nach der Position des Außengeräts.
2. Verwenden Sie einen 65 mm (2,5") Kernbohrer
für das Loch.
HINWEIS: Halten Sie sich beim Bohren der
Wandöffnung von elektrischen Leitungen,
Rohren und anderen
empfindlichen Elementen fern.
3. Setzen Sie die Schutzmanschette in die Bohrung ein.
Dies schützt Leitungen und Bohrung und hilft
beim Abdichten, wenn Sie den Installationsvor-
gang abschließen.
Bohrung in der
Bodenwanne des
Außengeräts
Dichtung
(B)
Abb. 5,12
