Montage der Inneneinheiten

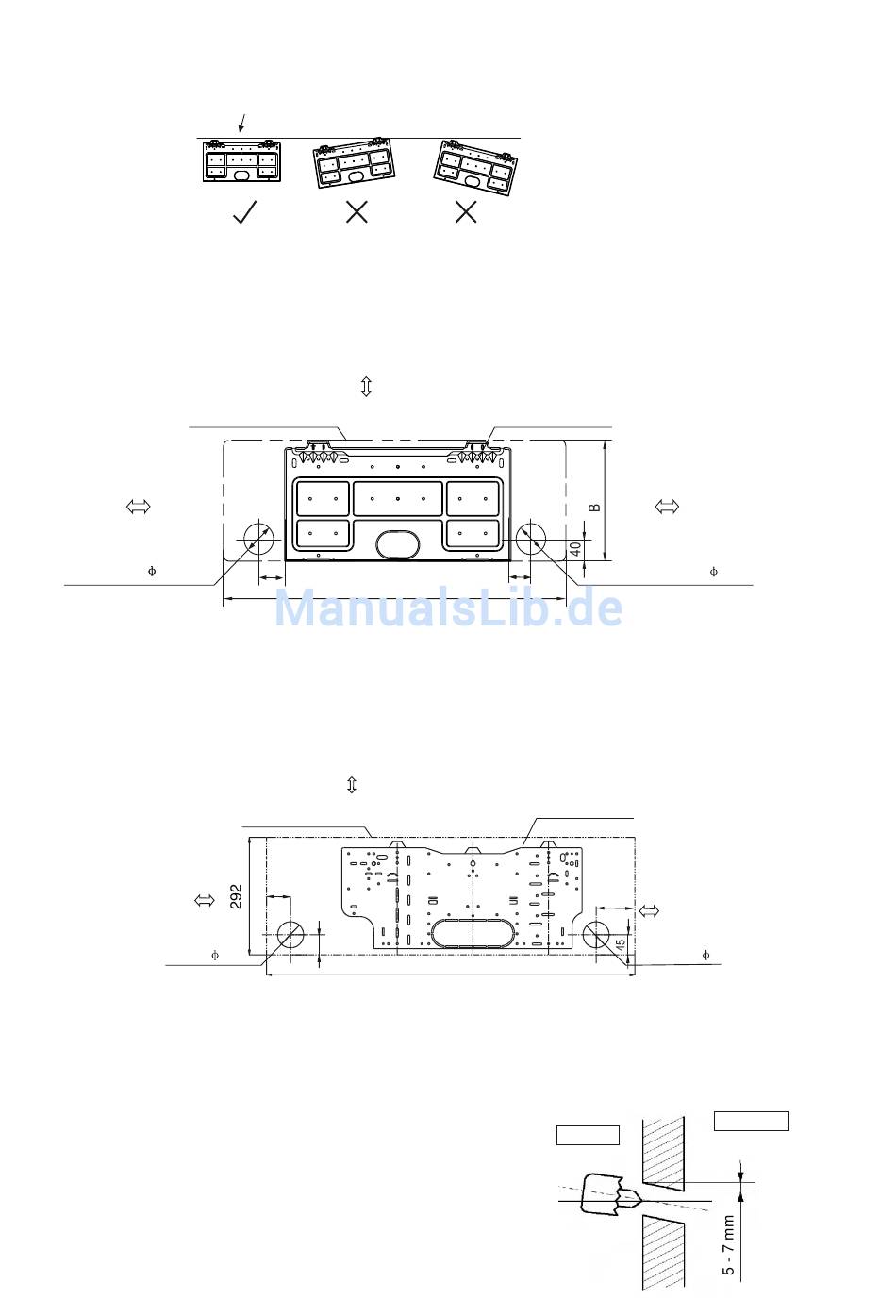

Montageplatte MSV 09 und 12 HRN1
120mm or more
Mindestwandabstand
Left refrigerant
pipe hole
65mm
Montageplatte MSV 18 HRN1
120 mm
Mindestwandabstand
Wandbohrung
65 mm
Bei einer Wanddurchführung ist die Bohrung mit
einem leichten gefälle nach aussen durchzuführen,
um zu verhindern, das Regenwasser nach Innen
gelangen kann. Der Durchmesser der Bohrung
sollte ca. 65 mm betragen.
Bitte überprüfen Sie vorher, ob Elektroleitungen
oder Wasserrohre unter Putz im Bereich der Bohrung liegen.
Gehäuse
41.5
MSC 09 A = 795 mm B = 270 mm
MSC 12 A = 845 mm B = 286 mm
150 mm Mindestdeckenabstand
Gehäuse
45
150mm Mindestdeckenabstand
Montageplatte
41.5
A
Montageplatte
950
8
120mm
Mindestwandabstand
Wandbohrung
65mm
120 mm
90
Mindestwandabstand
Wandbohrung
65 mm
Wand
Aussen
Innen
