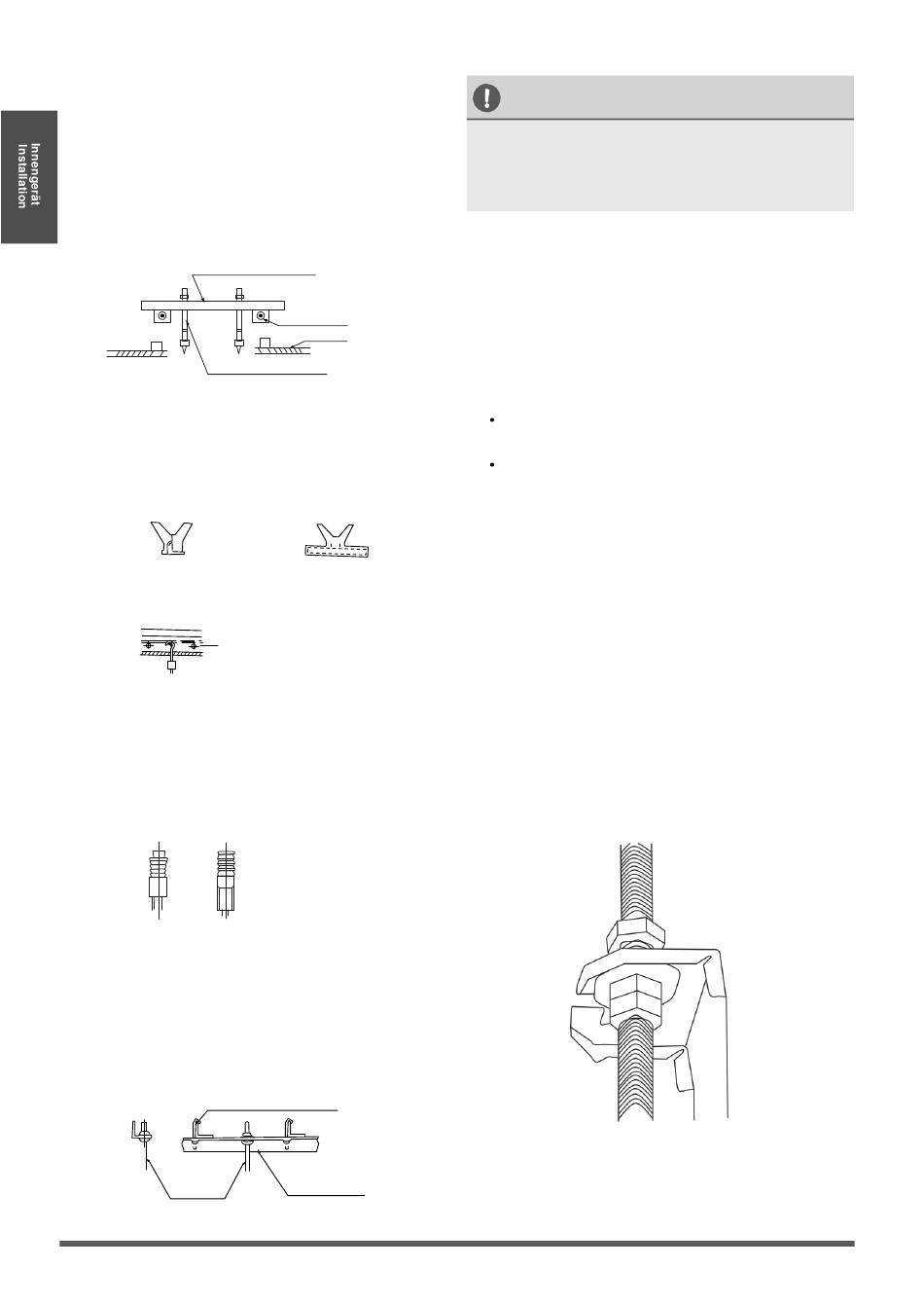

Schritt 2: Aufhängen des Innengeräts
Holz
Legen Sie ein Kantholz quer über den Dachbal-
ken und montieren Sie daran die Schrauben für
die Abhängung.
(Siehe Abb.4.4)
Kantholz über den
Dachbalken
Abhängebozen
Neue Betondecke
Einlegen oder Einbetten der Schraubbolzen.
(Einlegeelemente)
Betonstahl
Einbetonieren der Abhängebolzen
(Abhängebolzen für Gerät und Verrohrung)
Bestehende Betondecke
Befestigen Sie die Abhängungen mit
Mauerdübeln mit 45-50 mm Länge.
Stahlkonstruktion
Montieren Sie die Abhängungen direkt an
der Stahlkonstruktion. (Siehe Abb. 4.8)
Abhängebolzen
Abhän-
gebolzen
Seite 12
Dachbalken
Decke
Abb. 4.4
(Einschubelemente)
Abb. 4.5
Abb. 4.6
Abb. 4.7
Stützwinkel
aus Stahl
Abb. 4.8
VORSICHT
Gerät und Abhängungen sollten perfekt ausgerichtet
sein. Vergewissern Sie sich, dass die Dimension der
Abhängungen dem Gerät entsprechen, bevor Sie fort-
fahren.
2. Verlegen Sie die Rohre und Leitungen nach der Erstel-
lung der Grundkonstruktion. Planen Sie die Rohrlei-
tungen nach den jeweiligen Anschlusspunkten. Bei
Verlegung an der Decke, bereiten Sie die Kältemittel-
leitungen, Ablaufleitungen und die Verkabelung vor
der Montage der Geräte an den Anschlusspunkten
vor.
3. Montage der Abhängungen.
Machen Sie die erforderlichen Ausschnitte in der
Deckenkonstruktion.
Verstärken Sie gegebenenfalls die Decke.
4. Positionieren Sie nach der Wahl der Montageorte die
Kältemittelleitungen, Ablaufleitungen sowie Innen-
und Außenkabel, bevor Sie die Maschine montieren.
5. Bohren Sie 4 Löcher 10 cm (4") tief an den Positionen
der Abhängungen in der Decke. Achten Sie darauf,
den Bohrer in einem Winkel von 90° zur Decke zu
halten.
6. Sichern Sie die Schrauben mit den mitgelieferten Un-
terlegscheiben und Muttern.
7. Montieren Sie die vier Abhängebolzen.
8. Montieren Sie das Innengerät. Sie benötigen zwei
Personen, um es anzuheben und zu montieren. Füh-
ren Sie die Abhängebolzen durch die Aufhängungs-
bohrungen im Gerät. Befestigen Sie das Gerät mit
den mitgelieferten Unterlegscheiben und Muttern.
(Siehe Abb. 4.9)
Abb. 4.9
