Schnittstellen

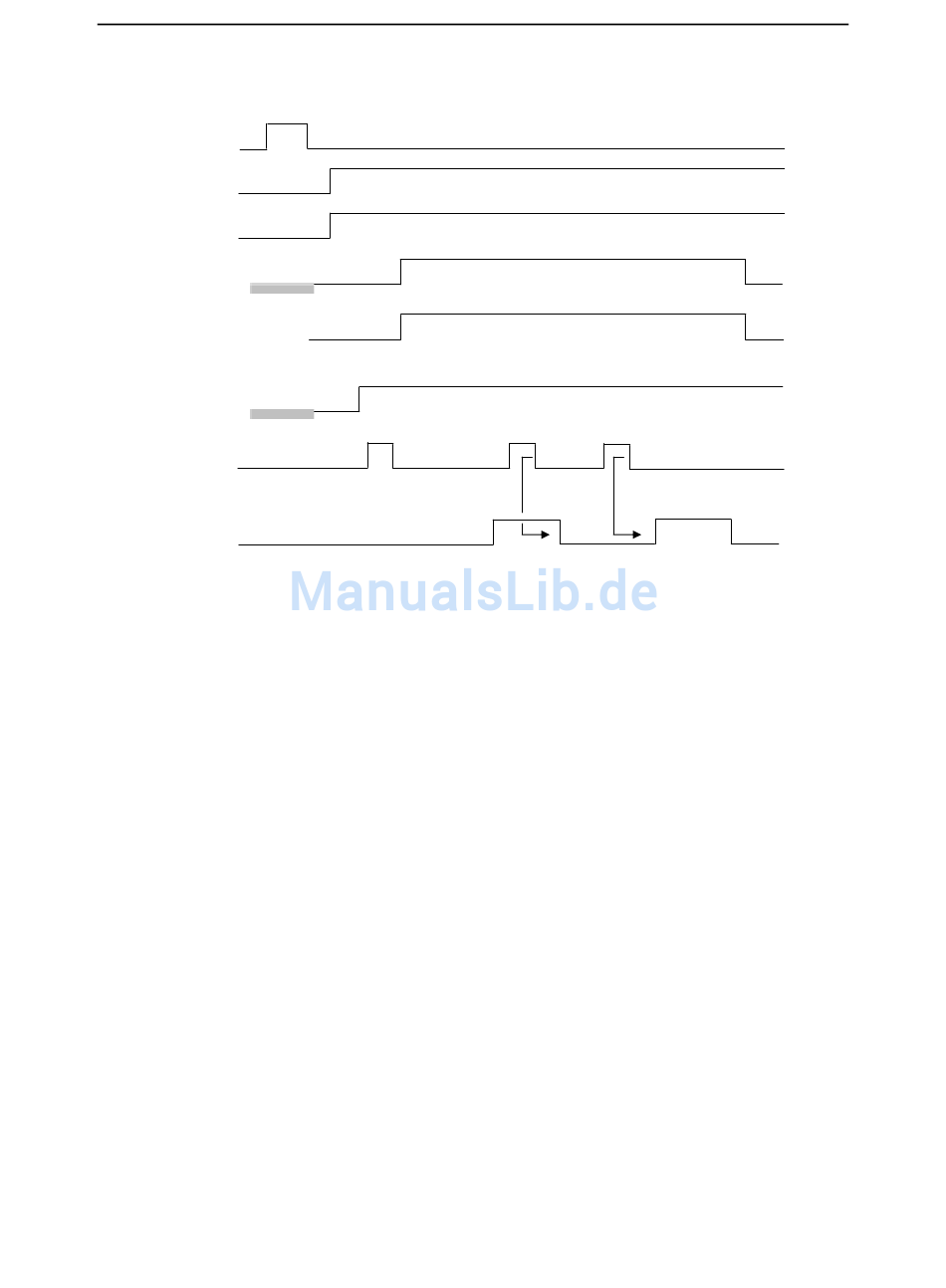

XON/XOFF:
INIT
RTS
DSR
1
Receive Data
Valid
CTS
2
XMT Data
Receive Data
1
Daten, die empfangen werden, während DSR tief ist, werden als fehlerhaft betrachtet
und gelöscht.
2
CTS ist für die Datenübertragung für das XON/XOFF-Protokoll erforderlich. Wird
nach einem Reset CTS erkannt, wird ein XON gesendet.
3
Der PC muss jedoch Initialisierungs-XON nicht erkannt haben, um Daten an den
Drucker zu übertragen.
4
Der Drucker überträgt ein XOFF, um dem PC anzuzeigen, dass der Empfangspuffer
voll ist.
5
Ein XON wird an den PC gesendet, wenn wieder Pufferspeicher zur Verfügung steht
und der Drucker bereit ist, weitere Daten zu empfangen.
6
Werden nach der Ausgabe eines XOFF weiter Daten gesendet, wird XOFF nach
jedem empfangenen 16 Bytes-Paket ausgegeben.
XON
XOFF
XON
3
Serielle Schnittstelle (Option)
4
B-13
