Parallele Schnittstelle
Zeitliche Steuerung der Datenübertragung

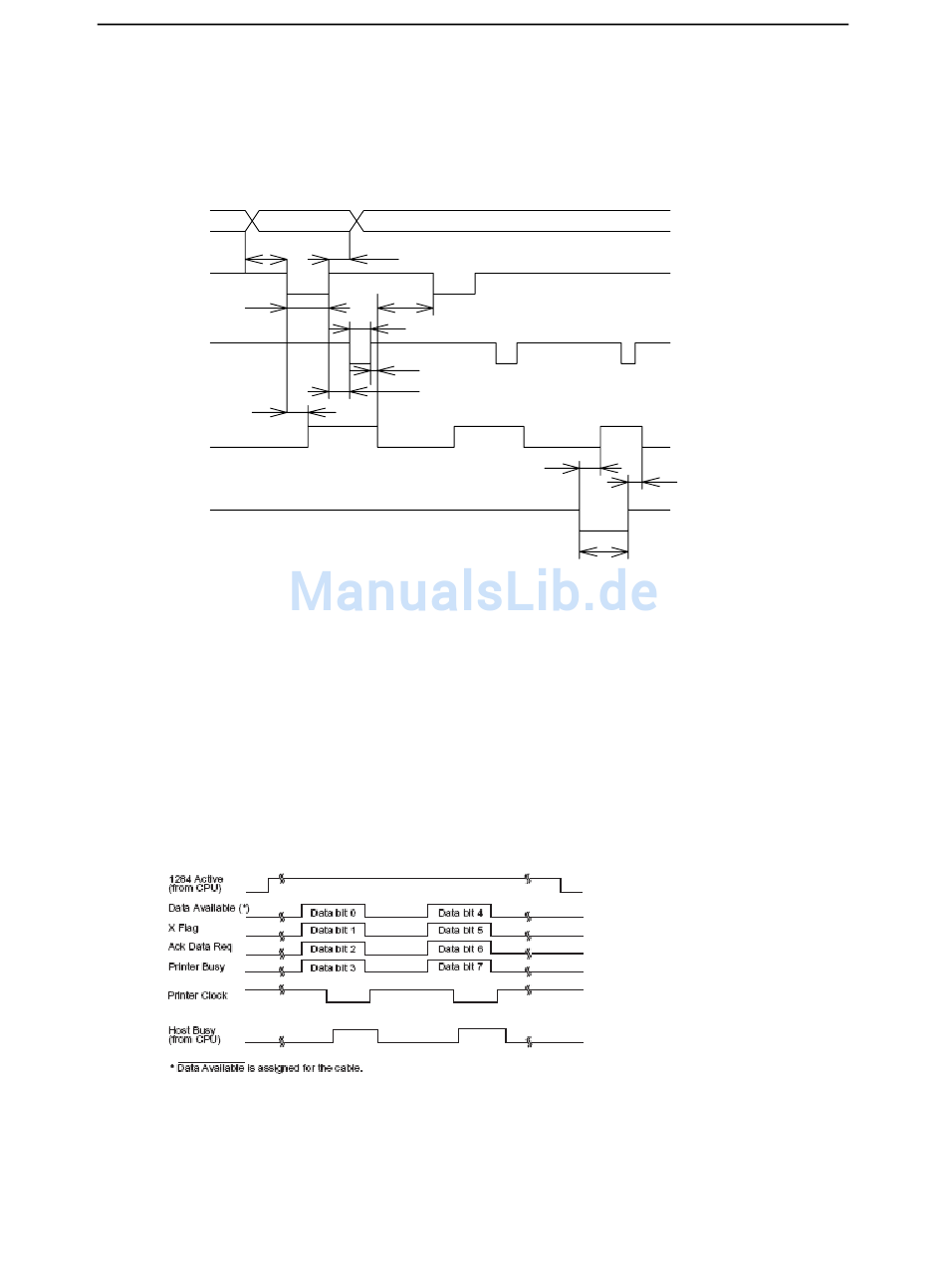

Im unidirektionalen Modus (konventionelle Centronics-Schnittstelle) empfängt der Druk-
ker die gesendeten Daten, wenn die Signale Data und Datastrobe des Rechners in folgen-
dem zeitlichen Zusammenhang mit den Signalen Busy und Acknowledge des Druckers
stehen.
DATA
0.5 min.
nSTB
0.5 min.
nACK
0.5 max.
BUSY
nINIT
Hinweise:
1) Alle Zeitangaben in Mikrosekunden.
2) Der Mindestwert für T1 (Druckerinitialisierungszeit) beträgt TBD Millisekunden.
3) Der Mindestwert für T2 (Druckerprozesszeit) beträgt TBD Mikrosekunden.
4) Die Druckerinitialisierung geschieht an der fallenden Flanke von nINIT.
Im bidirektionalen Modus (Nibble-Modus) kann der Drucker Daten an den Computer
senden. Daten werden in Einheiten von vier Bit (Nibble) gesendet. Dabei werden vier
Ausgangssignalleitungen als Datenwege verwendet. Die Abbildung unten beschreibt das
Senden von einem Byte Daten während der Phase des umgekehrten Datentransfers im
Nibble-Modus.
B-6
0.5 min.
0 min.
approx. 5
0 min.
T2
1 max.
50 min.
Schnittstellen
T1
