Dascom T2265+ T2280+ Benutzerhandbuch

Matrixdrucker
Vorschau ausblenden
  • Inhalt
Inhaltsverzeichnis

Werbung

Quicklinks

Benutzerhandbuch
T2265+ T2280+ Matrixdrucker

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dascom T2265+ T2280+

Inhaltszusammenfassung für Dascom T2265+ T2280+

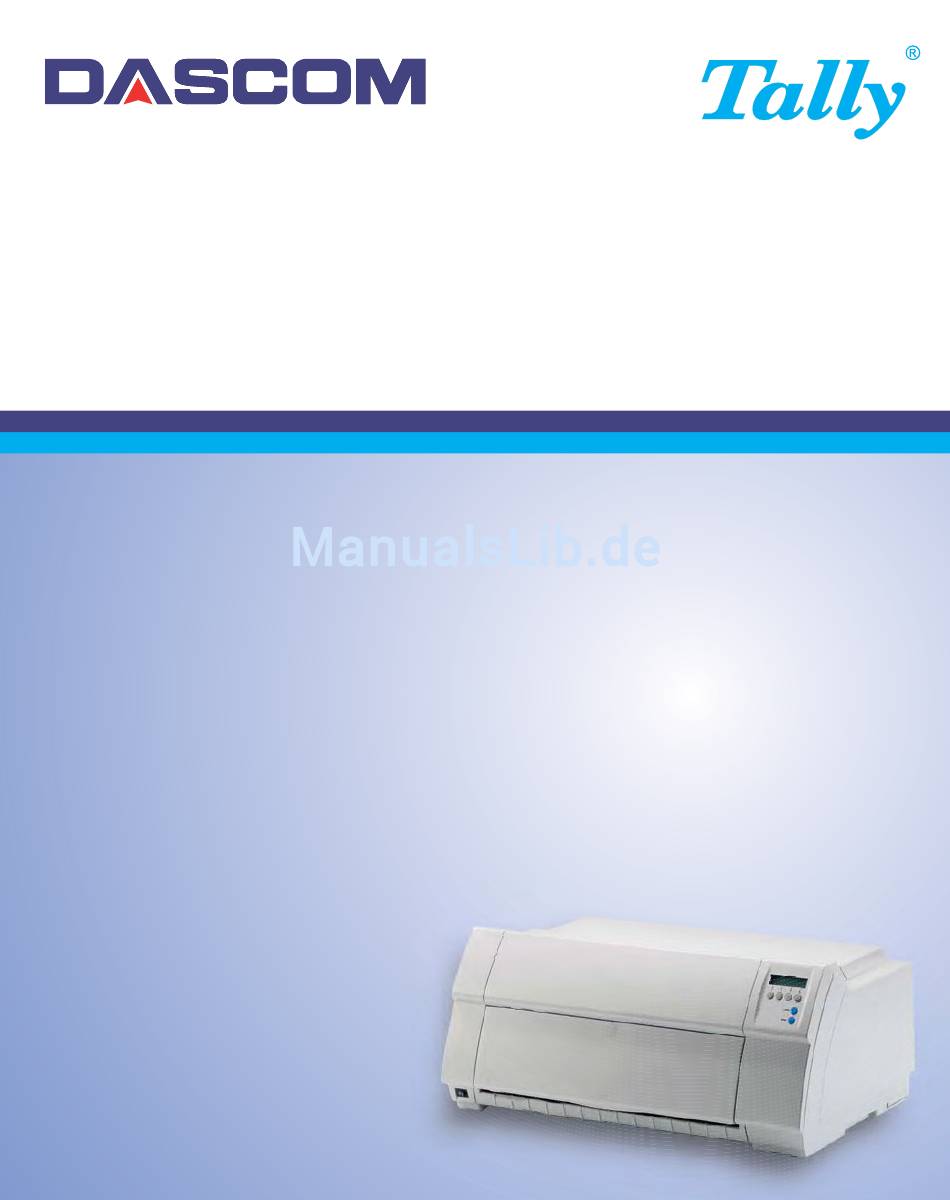

  • Seite 1 Benutzerhandbuch T2265+ T2280+ Matrixdrucker...

  • Seite 3: Inhaltsverzeichnis

    Benutzerhandbuch Inhaltsverzeichnis Inhaltsverzeichnis Einführung Druckermerkmale Zu den verwendeten Symbolen Über dieses Handbuch Auf einen Blick Drucker im Endlospapierbetrieb Drucker im Einzelblattbetrieb Papierwege Installation Drucker auspacken Drucker aufstellen Druckerspannung überprüfen Drucker anschließen Drucker einschalten Farbband einlegen Farbband erstmalig einsetzen Farbbandkassette austauschen Druckertreiber Druckertreiber in Windows 95/98/ME installieren Druckertreiber in Windows 2000/2003/XP installieren...
  • Seite 4 Inhaltsverzeichnis Benutzerhandbuch Das Bedienfeld Das LCD-Anzeigefeld Online-Modus Offline-Modus Setup-Modus Meldungen im LCD-Anzeigenfeld Tastenfunktionen beim Einschalten Papierhandhabung Papierweg-Schnellumschaltung Papierartwechsel im Menü Setup Papier einlegen Endlospapier einlegen Einzelblätter einlegen Papiertransport Papier in Abreißposition fahren Papier entfernen Einstellungen Druckkopfabstand einstellen Abreißposition einstellen Erste Druckzeile einstellen (TOF) Zeichendichte und Schriftart wählen 2T-Modell Einleitung...
  • Seite 5 Benutzerhandbuch Inhaltsverzeichnis Handhabung des Menüs Menüeinstellungen speichern Einstellen der Landessprache Setup-Modus beenden Menüaufbau Menüparameter Menükonfigurationen ausdrucken (Druck) Menükonfiguration laden (Menü) Auf Werkseinstellungen zurücksetzen (Rückset) Leisedruck (Quietm.) Schriftart auswählen (Font) Zeichendichte einstellen (CPI) Zeilendichte einstellen (LPI) Perforation überspringen (Skip) Escape-Zeichen wählen (ESC-Zei) Emulation einstellen (Emulat.) Bidirektionaler Druck (Bidir) Einstellungen für Schnittstellen (Interf.)
  • Seite 6 Inhaltsverzeichnis Benutzerhandbuch Automatischer Wagenrücklauf (Auto-CR) Automatischer Zeilenvorschub (Auto-LF) Menüsperre (Ges.Men) Landessprache (Sprache) Papierparameter (Papier) Formularlänge (Forml) Erste Druckposition (FormAdj) Kopfabstand manuell (Kopf) Sicht- und Abreißposition (AutoTear) Zeilenlänge (Breite) Strichcode (Barcode) Normalzeichen und Strichcode (Barmode) Formularvorschub-Modus (FFmode) Einstellen und Ansteuern von Optionen (PapOpt) Ansteuerung der Traktoren (AutoTra) Ansteuerung der Einzelblattzuführung (AutoASF) Linken Rand einstellen (LeftMrg)
  • Seite 7 Benutzerhandbuch Inhaltsverzeichnis Verhalten bei Zeilenüberlauf (Wrap) Piepston bei fehlendem Papier (Sound) Einzelblattzuführung deaktivieren (Einzel) Einstellung für Papier mit dunkler Rückseite (Pap.art) Einstellung für Druck von Durchschlagspapier (HvyForm) 111 Automatische Papierbreitenerkennung (APW) Automatische Erkennung des oberen Papierrandes (AED) Seriennummer (SerialN) Anlagennummer (AssetN) Grafik-Druckgeschwindigkeit (GrSpeed) Verbesserung der Grafik-und Barcode-Druckqualität (GrFreq) (nur T2265+)
  • Seite 8 Inhaltsverzeichnis Benutzerhandbuch Wartung und Pflege Sicherung austauschen Äußeres Inneres Druckgegenlage Farbband Obere Friktion Schlittenachsen Technische Daten Druckerspezifikationen Schnittstellenspezifikationen Papierspezifikationen Standarddrucker Zeichensätze MTPL-Zeichensatz (charset = standard) MTPL, internationale Austauschzeichen – Normalschrift OCR-A-Zeichensatz OCR-B-Zeichensatz Verfügbare Zeichensätze und Fonts Emulationen Allgemeines Druckersteuercodes Was sind Escape-Sequenzen MTPL-Sequenzen Steuercodes Die $$-Prozedur...
  • Seite 9 Benutzerhandbuch Inhaltsverzeichnis Barcode Liste der verfügbaren Barcodes US Postnet-Barcode Royal Mail Customer-Barcode KIX-Barcode USPS Intelligent Mail Barcode LCP-Druck Liste der zusätzlichen Befehlscodes Schnittstellen Parallele Schnittstelle Buchsenbelegung Ethernet-Schnittstelle Hardware Unterstützte Betriebssysteme Unterstützte Protokolle IP-Adresszuordnung Konfiguration Status Management Setup Physikalischer Druckeranschluß im Ethernet mit TCP/IP 170 Anschlußbeispiel für einen Drucker an einem Computer Anschlußbeispiel für mehrere Geräte...
  • Seite 10 Inhaltsverzeichnis Benutzerhandbuch Optionen und Zubehör Optionen Automatische Einzelblattzuführung vorne (ASF-F) Automatische Einzelblattzuführung hinten (ASF-R) Automatische Schneidevorrichtung Traktor 2 vorne Seitenrichtige Ablage Druckerunterschrank Papierablage Kabelabdeckung ESD-Bürste Schnittstellenmodule Optionale Firmware Zubehör Farbbandkassetten Programmierhandbücher Stichwortverzeichnis VIII...

  • Seite 11: Einführung

    Benutzerhandbuch Einführung Einführung Druckermerkmale Ihr Drucker ist mit seinen herausragenden Produkteigenschaften wie hohe Druckgeschwindigkeit und Ausgabequalität sowie vor allem ei- nem sehr flexiblen Papiermanagement eine professionelle Lösung für viele industrielle Bereiche, speziell wo mit Endlospapier gearbeitet wird und täglich ein hohes Druckvolumen anfällt. Zu den verwendeten Wichtige Informationen werden in der Bedienungsanleitung durch zwei Symbole hervorgehoben.

  • Seite 12: Über Dieses Handbuch

    Einführung Benutzerhandbuch Über dieses Handbuch Das Benutzerhandbuch enthält eine ausführliche Beschreibung des Druckers, seiner Leistungsmerkmale und weiterführende Informatio- nen. Im Kapitel 1 Auf einen Blick sind alle Druckerteile aufgeführt. Das Kapitel 2 Installation beschreibt die Inbetriebnahme Ihres Druckers und auf was Sie dabei achten müssen. Das Kapitel 3 Farbband einlegen erläutert die notwendigen Schritte...

  • Seite 13: Auf Einen Blick

    Benutzerhandbuch Auf einen Blick Auf einen Blick Schalldämmelement Bedienfeld Obere Abdeckung Vordere Abdeckung Untere Abdeckung Netzschalter Schnittstellenstecker Netzanschluß und Sicherung...

  • Seite 14: Drucker Im Endlospapierbetrieb

    Auf einen Blick Benutzerhandbuch Drucker im Endlospapierbetrieb Traktoren Drucker im Einzelblattbetrieb Papierstützen Hintere Abdeckung Randsteller Einzelblatteinzug, geöffnet...

  • Seite 15: Papierwege

    Benutzerhandbuch Auf einen Blick Papierwege Standard-Drucker: Traktor 1 Endlospapierbetrieb Einzelblatt* Optionen: Traktor 2 Traktor 3: nur bei 2T-Modell vorhanden, fest eingebaut Einzelblattzuführung vorne (ASF-F) Einzelblattzuführung hinten Traktor 3 (ASF-R) Traktor 1 Einzelblattbetrieb* Einzelblatt * bei bestimmten Modellen nicht möglich...

  • Seite 17: Installation

    Benutzerhandbuch Installation Installation Drucker auspacken Den verpackten Drucker auf eine stabile Unterla- ge stellen (siehe Drucker aufstellen, Seite 8). Darauf achten, daß die Symbole für „Oben“ in die richtige Richtung zeigen. Verpackung öffnen und Drucker nach vorne aus dem Karton herausziehen, und die restliche Ver- packung entfernen.

  • Seite 18: Drucker Aufstellen

    Installation Benutzerhandbuch Drucker aufstellen Den Drucker auf einer stabilen, ebenen und rutschfesten Oberfläche so aufstellen, daß er nicht herunterfallen kann. Der Zugang zum Bedienfeld und den Papiereinzügen muß gewährleistet und genügend Platz für das ausgeworfene Papier vor- handen sein. Wird Endlospapier häufig vor- und zurücktrans- portiert, den Drucker möglichst so aufstellen, wie im Bild gezeigt.

  • Seite 19: Druckerspannung Überprüfen

    Benutzerhandbuch Installation Druckerspannung Vergewissern Sie sich, daß das Gerät auf die richtige Spannung eingestellt ist (z.B. 230 V in Europa, 120 V in den USA). Siehe dazu überprüfen das Typenschild über dem Netzanschluß auf der Rückseite des Druckers. Niemals den Drucker einschalten, wenn er nicht auf die rich- STOP tige Spannung eingestellt ist, da dies zu schweren Schäden führen kann.

  • Seite 20: Drucker Einschalten

    Installation Benutzerhandbuch Drucker einschalten Der Netzschalter, mit dem der Drucker einge- schaltet wird, befindet sich links unten auf der Vor- derseite des Druckers. Nach dem Einschalten durchläuft der Drucker in der Initialisierungs- SDRAMTEST phase einen Speichertest. Während dieser Phase erscheint in der 20000 55AA ok Online Anzeige für kurze Zeit die Meldung "SDRAMTEST XXXXX XX ok".

  • Seite 21: Farbband Einlegen

    Benutzerhandbuch Farbband einlegen Farbband einlegen Farbband erstmalig Bei der Auslieferung ist kein Farbband im Drucker installiert. Wenn der Drucker zum ersten Mal eingeschaltet wird, erscheint in der An- einsetzen zeige die Meldung: Sie müssen nun ein Farbband installieren. Check Ribbon Online Setup Der Drucker prüft während der Initialisierung nach dem Ein-...
  • Seite 22 Farbband einlegen Benutzerhandbuch Den Druckkopfschlitten vorsichtig bis zum An- schlag nach links (von der Druckervorderseite aus betrachtet) schieben. Die farbigen Schieber der Friktion wie im Bild ge- zeigt nach links und rechts (in Pfeilrichtung) bewe- gen und die Friktion nach oben klappen.
  • Seite 23 Benutzerhandbuch Farbband einlegen Die farbige Einlegehilfe A anheben. Entfernen Sie die farbigen Sicherungen A und B. Den farbigen Spannknopf in rechte vordere Auf- nahme der neuen Farbbandkassette setzen. Den Knopf in Pfeilrichtung drehen, um das Farbband zu spannen.
  • Seite 24 Farbband einlegen Benutzerhandbuch Die Farbbandkassette etwas nach vorne neigen, das Farbband zwischen farbiger Einlegehilfe und Farbbandträger (transparente Kunststoffscheibe) einfädeln. Die Kassette parallel in ihre Führung einlegen und nach unten drücken, bis sie einrastet. Den farbigen Spannknopf in eine der beiden Auf- nahmen einsetzen.
  • Seite 25 Benutzerhandbuch Farbband einlegen Die farbige Einlegehilfe A nach unten drücken. Den Druckkopfschlitten mehrmals hin- und herbe- wegen. Sitzt das Farbband richtig, darf kein Wi- derstand spürbar sein. Bei der Bewegung von links nach rechts wird das Farbband transportiert. Wenn dies nicht der Fall ist, sollten Sie prüfen, ob das Farbband auf der rech- ten Seite eingerastet ist.
  • Seite 26 Farbband einlegen Benutzerhandbuch Die Friktion nach unten drücken bis sie einrastet. Die obere Abdeckung schließen.

  • Seite 27: Farbbandkassette Austauschen

    Benutzerhandbuch Farbband einlegen Farbbandkassette Der Drucker prüft während der Initialisierung nach dem Ein- STOP schalten ob eine Farbbandkassette installiert ist. Er prüft austauschen außerdem während eines Druckvorgangs ständig die Funkti- onsfähigkeit der Farbbandkassette. Diese Funktionen erfor- dern zwingend den Einsatz von Original-Farbbandkassetten des Herstellers (siehe Zubehör, Seite 177).
  • Seite 28 Farbband einlegen Benutzerhandbuch Die farbigen Schieber der Friktion wie im Bild ge- zeigt nach links und rechts (in Pfeilrichtung) bewe- gen und die Friktion nach oben klappen. Die verbrauchte Kassette herausnehmen.
  • Seite 29 Benutzerhandbuch Farbband einlegen Die farbige Einlegehilfe A anheben. Entfernen Sie die farbigen Sicherungen A und B. Den farbigen Spannknopf in rechte vordere Auf- nahme der neuen Farbbandkassette setzen. Den Knopf in Pfeilrichtung drehen, um das Farbband zu spannen.
  • Seite 30 Farbband einlegen Benutzerhandbuch Die Farbbandkassette etwas nach vorne neigen, das Farbband zwischen farbiger Einlegehilfe und Farbbandträger (transparente Kunststoffscheibe) einfädeln. Die Kassette parallel in ihre Führung einlegen und nach unten drücken, bis sie einrastet. Den farbigen Spannknopf in eine der beiden Auf- nahmen einsetzen.
  • Seite 31 Benutzerhandbuch Farbband einlegen Die farbige Einlegehilfe A nach unten drücken. Den Druckkopfschlitten mehrmals hin- und herbe- wegen. Sitzt das Farbband richtig, darf kein Wi- derstand spürbar sein. Bei der Bewegung von links nach rechts wird das Farbband transportiert. Wenn dies nicht der Fall ist, sollten Sie prüfen, ob das Farbband auf der rech- ten Seite eingerastet ist.
  • Seite 32 Farbband einlegen Benutzerhandbuch Die Friktion nach unten drücken bis sie einrastet. Die obere Abdeckung schließen.

  • Seite 33: Druckertreiber

    Benutzerhandbuch Druckertreiber Druckertreiber Sie müssen einen Druckertreiber installieren, damit die Daten aus Ihren Anwendungsprogrammen vom Drucker verarbeitet werden können. Ein Original-Treiber bietet die besten Voraussetzungen für optimale Druckergebnisse. Alle verfügbaren Druckertreiber finden Sie auf der dem Drucker beiligenden CD-ROM sowie auf unserer Internet- Seite.
  • Seite 34 Druckertreiber Benutzerhandbuch Wird der Drucker lokal verwendet, haben Sie zwei Möglichkeiten, die Treiberinstallation fortzusetzen: Druckertreiber manuell installieren. Fahren Sie in diesem Fall mit Schritt 7 fort. Druckertreiber über die Plug & Play-Funktion automatisch installie- ren. Fahren Sie in diesem Fall mit Schritt 12 fort, nachdem der Druckerinstallations-Assistent Drucker, Schnittstelle und Drucker- name ermittelt hat.

  • Seite 35: Druckertreiber In Windows 7 Installieren

    Benutzerhandbuch Druckertreiber Druckertreiber in Windows 7 installieren Auf der Online-CD-ROM befinden sich Druckertreiber für die gän- gigsten Windows-Anwendungen. Gehen Sie wie folgt vor, um den Druckertreiber zu installieren. 1 Die mitgelieferte Online-CD-ROM in das CD-ROM-Laufwerk einlegen. 2 In der Windows-Taskleiste auf die Schaltfläche Start klicken. 3 Auf Geräte und Drucker klicken um den Druckerordner zu öffnen.

  • Seite 36: Druckertreiber In Windows Vista Installieren

    Druckertreiber Benutzerhandbuch 12 Falls gewünscht, den Standardruckernamen ändern und durch An- klicken der entsprechenden Option wählen, ob der Drucker als Stan- darddrucker verwendet werden soll. Auf Weiter klicken. 13 Durch Anwählen der entsprechenden Option wählen, ob eine Test- seite ausgedruckt werden soll (empfohlen) und auf Fertigstellen klicken.

  • Seite 37: Andere Betriebssysteme

    Benutzerhandbuch Druckertreiber 10 Das CD-ROM-Laufwerk anwählen und das Verzeichnis n:\driver („n“ steht für den Laufwerksbuchstaben Ihres PC) öffnen. 11 Den Ordner 32Bit oder 64Bit öffnen. 12 Wählen Sie den Druckertyp aus und klicken Sie auf Weiter. 13 Wird der Drucker als Netzwerkdrucker verwendet, haben Sie die Möglichkeit ihn gemeinsam mit anderen Netzwerkbenutzern zu ver- wenden.

  • Seite 38: Druckereinstellungen Ändern

    Druckertreiber Benutzerhandbuch Druckereinstellungen Druckereinstellungen können dauerhaft über das Bedienfeld des Druckers verändert werden (siehe Menü, Seite 57). Verschie- ändern dene Druckereinstellungen können Sie jedoch auch im Betriebs- system Ihres PCs vornehmen. 1 In der Windows-Taskleiste auf die Schaltfläche Start klicken. 2 Windows 95/98/ME: Die Maus auf Einstellungen bewegen und auf Drucker klicken, um den Druckerordner zu öffnen.
  • Seite 39 Benutzerhandbuch Druckertreiber Überschreiten die Abmessungen des Formulars die zulässi- gen Papiergrößen des jeweiligen Papierwegs, kann es nicht zugewiesen werden.

  • Seite 40: Firmware Laden

    Druckertreiber Benutzerhandbuch Firmware laden Wenn Sie den im folgenden beschriebenen Download einer STOP neuen Firmware ausführen, werden alle Menüeinstellungen überschrieben. Führen Sie deshalb zuvor einen Menüaus- druck aus, um später gegebenenfalls die ursprünglichen Ein- stellungen wiederherstellen zu können (siehe Menükonfigurationen ausdrucken (Druck), Seite 63).

  • Seite 41: Das Bedienfeld

    Benutzerhandbuch Das Bedienfeld Das Bedienfeld Über das Bedienfeld und seine Tasten steuern Sie die Arbeit mit dem Drucker. Es befindet sich an der rechten Vorderseite des Druckers und besteht aus einem zweizeiligen LCD-Anzeigefeld und sechs Tasten. Die Funktionen der Tasten sind davon abhängig, in welchem Modus (Zustand) sich der Drucker befindet.

  • Seite 42: Das Lcd-Anzeigefeld

    Das Bedienfeld Benutzerhandbuch Das LCD-Anzeigefeld Im LCD-Anzeigefeld werden Ihnen Druckereinstellungen und die augenblicklichen Funktionsbelegungen der Tasten angezeigt. Die obere Zeile informiert Sie darüber, ob der Drucker sich im Online oder im Offline-Modus befindet (im Beispiel unten befindet sich der Drucker im Online-Modus) und über den eingestellten Papierweg (im Beispiel Trak1 = Traktor 1 = Traktorbetrieb).

  • Seite 43: Online-Modus

    Benutzerhandbuch Das Bedienfeld Online-Modus Nach dem Einschalten geht der Drucker automatisch in den Online- Modus. Nur in diesem Modus kann er Daten vom Computer empfan- gen. Taste Tear (4): Aktiviert die Abreißfunktion bei eingelegtem End- Online Trak1 lospapier, siehe Papier in Abreißposition fahren (Seite 44).

  • Seite 44: Setup-Modus

    Das Bedienfeld Benutzerhandbuch Setup-Modus In diesem Modus können Sie verschiedene Druckereinstellungen programmieren. Taste Setup: Setzt den Drucker in den Setup-Modus, in dem fol- Adjust Pap.Weg gende Einstellungen gewählt werden können: Menü Char Online Taste Menü (1): Weitere Menüeinstellungen. Setup Taste Adjust (2): Einstellen der Abreißposition, der ersten Druck- zeile und des Kopfabstandes.

  • Seite 45: Meldungen Im Lcd-Anzeigenfeld

    Benutzerhandbuch Das Bedienfeld Meldungen im LCD- Erkennt der Drucker einen internen Fehler, einen Bedienungsfehler oder erwartet er eine Tätigkeit von Ihnen, so teilt er dies mittels einer Anzeigenfeld Meldung im LCD-Anzeigefeld mit. Es zeigt außerdem während ei- nes Vorgangs den Status an (zum Beispiel Initializing). Nachfol- gend die Meldungen, mit kurzen Erklärungen versehen, im Überblick.

  • Seite 46: Tastenfunktionen Beim Einschalten

    Das Bedienfeld Benutzerhandbuch Tastenfunktionen beim Wenn Sie beim Einschalten des Druckers eine der im folgenden auf- geführten Taste so lange gedrückt halten, bis der Drucker initialisiert Einschalten hat, werden die folgenden Funktionen aktiviert: Wenn Sie die Taste Online beim Einschalten gedrückt halten, ge- langen Sie in den Modus Erweitertes Menü.

  • Seite 47: Papierhandhabung

    Benutzerhandbuch Papierhandhabung Papierhandhabung In diesem Abschnitt wird beschrieben, wie Sie die Papierart einstel- len, Endlospapier und Einzelblätter einlegen, Papier transportieren und Papier in die Abreißposition fahren. Papierweg- Der Papierartwechsel kann entweder über ein Anwendungspro- gramm, die Papierweg-Schnellumschaltung oder im Menü Setup Schnellumschaltung vorgenommen werden.

  • Seite 48: Papierartwechsel Im Menü Setup

    Papierhandhabung Benutzerhandbuch Papierartwechsel im Gehen Sie wie folgt vor, wenn Sie den Papierartwechsel im Menü Setup vornehmen wollen. Menü Setup Drücken Sie die Taste Setup, anschließend die Taste Vor (4) und dann die Taste Pap.weg (3). Wählen Sie mit den Tasten < (2) oder > (3) den gewünschten Pa- pierweg aus.

  • Seite 49: Papier Einlegen

    Benutzerhandbuch Papierhandhabung Papier einlegen Ihr Drucker kann sowohl mit Endlospapier als auch mit Einzelblät- tern betrieben werden. Informationen über zulässige Papierformate finden Sie im Abschnitt Papierspezifikationen Standarddrucker (Seite 136). Bitte verwenden Sie nur staubfreies bzw. staubarmes Papier. Viele Papiersorten sind für diesen Drucker geeignet. Nähere Informationen finden Sie im Abschnitt Papierspezifikationen Standarddrucker (Seite...
  • Seite 50 Papierhandhabung Benutzerhandbuch Den farbigen Verriegelungshebel des rechten Traktors lösen und auf Papierbreite ausrichten. Endlospapier in den rechten Traktor einlegen. Darauf achten, daß es auf gleicher Höhe wie im linken Traktor liegt, da sonst Papierstau auftritt. Die Traktorklappe schließen und den Traktor durch Schwenken des Traktorhebels nach hin- ten arretieren.

  • Seite 51: Einzelblätter Einlegen

    Benutzerhandbuch Papierhandhabung Einzelblätter einlegen Manche Druckermodelle sind nur für den Endlospapierbetrieb konzipiert und verfügen deshalb über keine Ein- zelblattzuführung. Die Klappe kann daher nicht geöffnet werden. Sicherstellen, daß Drucker auf Einzelblattbe- trieb eingestellt ist. Gegebenenfalls die Papier- art wechseln, siehe Papierweg- Schnellumschaltung (Seite 37).
  • Seite 52 Papierhandhabung Benutzerhandbuch Das Einzelblatt bis zum Anschlag in die Papier- führung einführen. Die Taste Online drücken, um den Drucker be- triebsbereit zu machen. Das Einzelblatt wird automatisch eingezogen, wenn der Drucker Online ist und Daten vom Computer erhält. Fehlendes Papier meldet der Drucker durch die Anzeige Papier laden aus Einzel im Display und einem Warnton.

  • Seite 53: Papiertransport

    Benutzerhandbuch Papierhandhabung Papiertransport Eingelegtes Papier (Endlospapier/Einzelblatt) kann auf unterschied- liche Weise im Drucker transportiert werden. Sicherstellen, daß sich der Drucker im Betriebszustand Offline be- Offline Trak1 findet; gegebenenfalls Taste Online drücken Park LF/FF Online Taste Park (1) Befindet sich Endlospapier im Drucker, wird es auf Parkposition Setup oder in Abreißposition transportiert.

  • Seite 54: Papier In Abreißposition Fahren

    Papierhandhabung Benutzerhandbuch Papier in Endlospapier wird mit der Taste Tear in Abreißposition gefahren. Abreißposition fahren Das Schalldämmelement nach vorne klappen (siehe Bild unten). Online Trak1 Die Abreißkante befindet sich auf der Vorderseite des Papieraus- Tear Online tritts. Sicherstellen, daß der Drucker Online ist. Taste Tear (4) drücken. Setup Der Drucker fährt die Perforationskante des Endlospapiers an die Abreißkante.

  • Seite 55: Papier Entfernen

    Benutzerhandbuch Papierhandhabung Papier entfernen Papier niemals aus dem Drucker herausreißen, da sonst die STOP Mechanik beschädigt werden kann. Sicherstellen, daß der Drucker Offline ist, gegebenenfalls die Taste Offline Trak1 Online drücken. Park Load Load Online Die Taste Park (1) drücken. Befindet sich Endlospapier im Drucker, wird es in Abreißposition transportiert.

  • Seite 57: Einstellungen

    Benutzerhandbuch Einstellungen Einstellungen In diesem Abschnitt wird wird beschrieben, wie Sie den Druckkopf- abstand, die Abreißposition, die erste Druckzeile sowie die Schriftart und die Zeichendichte einstellen. Druckkopfabstand Der Drucker ist mit einer Funktion ausgestattet, die den Druckkopf- abstand automatisch auf die verwendete Papierdicke einstellt (diese einstellen wird im folgenden als AGA-Funktion bezeichnet).

  • Seite 58: Abreißposition Einstellen

    Einstellungen Benutzerhandbuch Abreißposition Stimmt die Abreißposition des Papiers nicht mit der Abreißkante des Druckers überein, kann sie eingestellt werden. Eingelegtes Papier einstellen muß gegebenenfalls abgerissen und in Parkposition zurückgefah- ren werden. Taste Setup drücken. Der Drucker wechselt in den Setup-Modus. Adjust Pap.Weg Taste Adjust (2) drücken.

  • Seite 59: Erste Druckzeile Einstellen (Tof)

    Benutzerhandbuch Einstellungen Erste Druckzeile Mit der TOF-Funktion kann für jeden Papiereinzugsschacht und je- des Menü einzeln die Position der obersten Druckzeile eingestellt einstellen (TOF) werden. Vor Ausführen der TOF-Funktion muß (bei Verwendung von Endlospapier) vorher die Abreißposition eingestellt werden; siehe Abreißposition einstellen (Seite 48).

  • Seite 60: Zeichendichte Und Schriftart Wählen

    Einstellungen Benutzerhandbuch Zeichendichte und Mit der Taste CPI kann im Setup-Modus die Anzahl der Zeichen ein- gestellt werden, die pro Zoll ausgedruckt werden. Mit der Taste Font Schriftart wählen können Schriftarten ausgewählt werden. Taste Setup drücken und anschließend die Taste Char (4) drücken. Adjust Pap.Weg Menü...

  • Seite 61: 2T-Modell

    Benutzerhandbuch 2T-Modell 2T-Modell Einleitung Dieser Abschnitt beschreibt die Handhabung des nur beim 2T-Mo- dell vorhandenen hinteren Traktors (Papierzuführung von hinten), der in diesem Modell zusätzlich zum ersten Traktor (Papierzufüh- rung von vorn) fest im Drucker installiert ist. Die Parametergruppe Pap.Weg des Menüs des 2T-Modells unter- scheidet sich von der des Standarddruckers wie folgt: Standarddrucker 2T-Drucker...

  • Seite 62: Papier In Den Hinteren Traktor Einlegen

    2T-Modell Benutzerhandbuch Papier in den hinteren Führen Sie folgende Schnitte aus, um Endlospapier in den hinteren Traktor einzulegen. Traktor einlegen Das Schalldämmelement nach vorn klappen, die hintere Abdeckung senkrecht nach oben schwenken und nach oben abnehmen. Die rechte und die linke Traktorklappe öffnen. Den farbigen Verriegelungshebel des linken Traktors öffnen und den Traktor so ausrichten, daß...
  • Seite 63 Benutzerhandbuch 2T-Modell Den farbigen Verriegelungshebel des rechten Traktors lösen und auf Papierbreite ausrichten. Endlospapier in den rechten Traktor einlegen. Darauf achten, daß es auf gleicher Höhe wie im linken Traktor liegt, da sonst Papierstau auftritt. Traktorklappe schließen und Traktor durch Schwenken des Traktorhebels nach hinten ar- retieren.

  • Seite 64: Papierleitblech

    2T-Modell Benutzerhandbuch Papierleitblech Wichtiger Hinweis: Für einen problemlosen Papierlauf und aus STOP Sicherheitsgründen ist die Montage des Papierleitblechs bei der Verwendung des hinteren Traktors unbedingt erforderlich. Es verhindert eine mögliche Beschädigung von Netz- und Schnittstellenkabel durch das Papier im hinteren Traktor. Das Papierleitblech auf der Druckerunterseite wie im Bild gezeigt einhängen und anschlie- ßend nach oben schwenken, bis es durch leich-...
  • Seite 65 Benutzerhandbuch 2T-Modell Taste Online drücken, um den Drucker betriebsbereit zu machen. Online Trak3 Erhält der Drucker Daten vom Computer, wird das Einzelblatt auto- Online Load matisch eingezogen. Taste Load (4) drücken, um Einzelblatt vor Druckbeginn zu laden. Setup Das Endlospapier kann beim Umschalten des Papierweges im jeweils nicht aktiven Traktor verbleiben.

  • Seite 67: Das Menü

    Benutzerhandbuch Das Menü Das Menü Programmieren über Neben der Steuerung Ihres Druckers durch die von Ihnen verwen- dete Anwender-Software können Sie den Drucker auch direkt pro- das Bedienfeld grammieren. Hierzu stehen Ihnen zwei Programmierungsarten zur Verfügung: Programmieren über das Bedienfeld. Programmieren über die Schnittstelle mit Hilfe von Escape-Sequen- zen oder Steuercodes.

  • Seite 68: Menükonfigurationen

    Das Menü Benutzerhandbuch Menükonfigurationen Jeder Drucker wird mit einer werkseitigen Voreinstellung versehen. Hier werden Grundwerte eingestellt, z.B. die Emulation, Zeichen- größe, Formularlänge usw., mit denen erfahrungsgemäß sehr viele Anwendungsprogramme zusammenarbeiten. Am Ende dieses Ka- pitels ist ein Beispiel (Seite 94) abgebildet, aus dem die Grundein- stellungen hervorgehen.

  • Seite 69: Handhabung Des Menüs

    Benutzerhandbuch Das Menü Handhabung des Mit den vier Funktions- und Auswahltasten, die sich unterhalb des LCD-Anzeigefeldes befinden, bewegen Sie sich durch das aktuelle Menüs Menü. Jede Funktion und jeder Parameter, der auf dem LCD-Anzei- gefeld angezeigt ist, wird durch die darunterliegende Taste ausge- führt bzw.

  • Seite 70: Einstellen Der Landessprache

    Das Menü Benutzerhandbuch Einstellen der Am Beispiel des Einstellens der Landessprache wird im folgenden gezeigt, wie Einstellungen im Menü vorgenommen werden. Landessprache In diesem Handbuch sind sämtliche LCD-Anzeigen in deutscher Sprache dargestellt. Ihr Drucker bietet Ihnen jedoch auch die Mög- lichkeit, die Darstellung der LCD-Anzeige in englischer, französi- scher, italienischer, spanischer oder türkischer Landessprache anzuzeigen.

  • Seite 71: Setup-Modus Beenden

    Benutzerhandbuch Das Menü Speichern Sie Ihre Wahl durch Drücken der Taste Set (1) ab. Als German Rückmeldung ertönt ein akustisches Signal. Online < > Exit Wenn Sie die Taste Exit (4) drücken, verlassen Sie den Parameter- modus ohne abzuspeichern (die alte Einstellung bleibt dabei erhal- Setup ten).

  • Seite 72: Menüaufbau

    Das Menü Benutzerhandbuch Menüaufbau Der Menüaufbau Ihres Druckers kann, abhängig von der Drucker- software, leicht von dem hier gezeigten Beispiel abweichen. Zurück MENÜ FFaftLC Paphand Druck Menü LeftMrg RightMrg Rückset Quietm. FFmode PapOpt Font Barcode Barmod Skip Breite ESC-Zei Emulat. Papier AutoTear Bidir...

  • Seite 73: Menüparameter

    Benutzerhandbuch Das Menü Menüparameter Im folgenden Abschnitt sind alle möglichen Menüeinstellungen auf- geführt und erläutert. Taste Setup drücken. Online Trak1 Tear Online Setup Taste Menü (1) drücken. Adjust Pap.Weg Setup-Modus und Menü-Modus können gesperrt sein. Menü Char Online Beim Einschalten die Taste Setup gedrückt halten, um die Sperre aufzuheben.

  • Seite 74: Auf Werkseinstellungen Zurücksetzen (Rückset)

    Das Menü Benutzerhandbuch Auf Werkseinstellungen Die augenblicklich aktivierte Menükonfiguration wird auf die Grund- werte (Werkseinstellungen) zurück gesetzt. zurücksetzen (Rückset) Taste Rückset (2) drücken. Rückset Quietm. Rück Online Setup Durch Drücken von Taste Nein (1) oder Ja (2) die gewünschte Aus- Menü...

  • Seite 75: Schriftart Auswählen (Font)

    Benutzerhandbuch Das Menü Schriftart auswählen (Font) Mit diesem Parameter kann die Schriftart dauerhaft ausgewählt werden. Taste Font (2) drücken. Font CPI Rück Online Setup Durch Drücken der Taste < (2) oder > (3) die gewünschte Auswahl Draft treffen. Setze < >...

  • Seite 76: Zeichendichte Einstellen (Cpi)

    Das Menü Benutzerhandbuch Zeichendichte einstellen Einstellen der Zeichendichte (CPI = characters per inch, Zeichen pro Zoll). Je höher der Parameter, desto geringer der Zeichenab- (CPI) stand. Taste CPI (3) drücken. Font CPI Online Rück Setup Durch Drücken der Taste < (2) oder > (3) die gewünschte Auswahl 10 CPI treffen.

  • Seite 77: Perforation Überspringen (Skip)

    Benutzerhandbuch Das Menü Perforation überspringen Das Überspringen der Perforation kann in sieben definierten Werten (in Zoll) eingestellt werden. (Skip) Taste Skip (3) drücken. Skip Rück Online Setup Durch Drücken der Taste < (2) oder > (3) die gewünschte Auswahl Skip= 0.0 Zoll * treffen.

  • Seite 78: Emulation Einstellen (Emulat.)

    Das Menü Benutzerhandbuch Emulation einstellen Wählt die Emulation. Kann ein Drucker den Befehlssatz, der für ei- nen anderen Drucker-Typ geschrieben wurde, „verstehen“, spricht (Emulat.) man davon, daß er den anderen Drucker emuliert. MTPL ist auch bei IBM- oder Epson-Emulation aktiviert. Taste Emul.

  • Seite 79: Einstellungen Für Schnittstellen (Interf.)

    Benutzerhandbuch Das Menü Einstellungen für In dieser Parametergruppe können Sie verschiedene Einstellungen an den Schnittstellen des Druckers vornehmen. Siehe dazu auch Schnittstellen (Interf.) Schnittstellen (Seite 167). Taste Interf. (3) drücken. Bidir Interf. Online Rück Setup Serielle Schnittstelle (Seriell) Diese Parametergruppe wird nur wirksam, wenn ein optionales se- rielles Schnittstellenmodul installiert ist.

  • Seite 80: Datenformat (Format)

    Das Menü Benutzerhandbuch Datenformat (Format) Mit diesem Parameter können Sie die Anzahl der Datenbits, die Pa- ritätsprüfung für empfangene Datenbytes und die Anzahl der Stop- bits pro Datenbyte festlegen. Taste Format (3) drücken. Baud Format Rück Online Setup Durch Drücken der Taste < (2) oder > (3) die gewünschte Auswahl 8bit No 1Stop* treffen.

  • Seite 81: Weitere Einstellungen (Special)

    Benutzerhandbuch Das Menü Weitere Einstellungen (Special) Diese Parameteruntergruppe erscheint nur, wenn die serielle Schnittstelle verwendet wird und das ENQ/STX-, ETX/ACK oder ACK/NAK-Protokoll aktiviert ist. Taste Special (2) drücken. Special Protokol Rück Online Setup Verhalten bei Fehlern (ErrMode) Ein ersetzt das falsche Zeichen mit ?, Aus löscht den gesamten Block.

  • Seite 82: Signalrückmeldung (Remote)

    Das Menü Benutzerhandbuch Signalrückmeldung (Remote) Signalrückmeldung; Ein: RDY/BUSY-Steuerung verfügbar; Aus: keine RDY/BUSY-Steuerung. Taste Remote (2) drücken. Remote Handthr Rück Online Setup Durch Drücken der Taste < (2) oder > (3) die gewünschte Auswahl Remote=Aus treffen. Setze < > Exit Online Mögliche Einstellungen: Ein/Aus Grundeinstellung: Setup...

  • Seite 83: Protokoll (Protokol)

    Benutzerhandbuch Das Menü Protokoll (Protokol) Mit diesem Parameter wählen Sie die Protokollart aus, d.h. einen bestimmten Satz von Regeln und Verfahren, um den fehlerfreien Austausch von Daten zwischen Rechner und Drucker sicherzustel- len. Taste Protokol (3) drücken. Special Protokol Rück Online Setup Durch Drücken der Taste <...

  • Seite 84: Schnittstelle Wählen (Interf.)

    Das Menü Benutzerhandbuch Schnittstelle wählen Wahl der Schnittstelle. Der Drucker ist entweder für eine parallele, eine Ethernet oder für eine optionale serielle Verbindung konfigu- (Interf.) riert oder er wechselt automatisch zwischen der parallelen und der seriellen Schnittstelle. Taste Interf. (3) drücken. Seriell Interf.

  • Seite 85: Ethernet-Schnittstelle (Eth-Int)

    Benutzerhandbuch Das Menü Ethernet-Schnittstelle In dieser Parametergruppe können Einstellungen für die interne Ethernet-Schnittstelle vorgenommen werden. (ETH-INT) Taste ETH-INT (2) drücken. ETH-INT Rück Online Setup IP-Adresse eingeben (IP Addr) Eingabe der IP-Adresse des Druckers. Taste IP Addr (2) drücken. IP Addr Gateway Online Rück...

  • Seite 86: Subnet-Maske Eingeben (Subnet)

    Das Menü Benutzerhandbuch Auf dieser Menüebene kann die in vier Zifferngruppen (Octet 1 bis OCTET 1 OCTET 2 4) unterteilte Gateway-Adresse eingegeben werden. Octet 3 und 4 Rück Online rufen Sie durch Drücken der Taste Vor (4) auf. Drücken Sie die Taste OCTET 1 (2). Setup Durch Drücken der Taste <...

  • Seite 87: Ip-Adressverwaltung (Ip Get M)

    Benutzerhandbuch Das Menü IP-Adressverwaltung (IP Get M) Legt die Art der Verwaltung der IP-Adresse fest. Taste IP Get M (3) drücken. Subnet IP Get M Rück Online Setup Durch Drücken der Taste < (2) oder > (3) die gewünschte Auswahl IP Get M=Static* treffen.

  • Seite 88: Zeichensatz Wählen (Zg-Tab)

    Das Menü Benutzerhandbuch Zeichensatz wählen Nur in Epson-Emulation LQ 2550/LQ 2170 verfügbar. Es kann ent- weder der kursive Epson-Zeichensatz, der IBM-Grafik-Zeichensatz (ZG-Tab) oder ein vorher definierter DLL (ladbarer) Zeichensatz im Codebe- reich von A0 hex. bis FE hex. aktiviert werden. Taste ZG-Tab (2) drücken.

  • Seite 89: Nationaler Zeichensatz (Land)

    Benutzerhandbuch Das Menü Nationaler Zeichensatz Wählt den nationalen Zeichensatz. Die aufgelisteten Zeichensätze können entsprechend der verwendeten Emulation benutzt werden. (Land) Nicht alle Zeichensätze sind in jeder Schriftart zugänglich; siehe auch Verfügbare Zeichensätze und Fonts (Seite 144). Taste Land (2) drücken. Land 0-Durch Rück Online...

  • Seite 90: Automatischer Wagenrücklauf (Auto-Cr)

    Das Menü Benutzerhandbuch Automatischer Ein- oder Ausschalten des automatischen Wagenrücklaufs nach dem Empfang des Zeichens LF (Zeilenvorschub). Wagenrücklauf (Auto-CR) Taste Auto-CR (2) drücken. Auto-CR Auto-LF Rück Online Setup Durch Drücken der Taste < (2) oder > (3) die gewünschte Auswahl Auto-CR=Ein treffen.

  • Seite 91: Menüsperre (Ges.men)

    Benutzerhandbuch Das Menü Menüsperre (Ges.Men) Bei Ges.Men = Aus sind alle Funktionen und Einstellungen im On- line-, Offline- und Setup-Modus uneingeschränkt zugänglich. Wird Ges.Men = Menü aktiviert, stehen weiterhin alle Funktionen und Einstellungen im Online- und Offline-Modus zur Verfügung; im Setup-Modus sind jedoch nur die Parametergruppen Adjust (Ein- stellung von Kopfabstand [Kopf], erster Druckzeile [TOF] und Ab- reißposition [Tear]), Pap.Weg (Einstellung des Papierwegs) und...

  • Seite 92: Papierparameter (Papier)

    Das Menü Benutzerhandbuch Papierparameter (Papier) Einstellen der Papierparameter Forml (Formularlänge), FormAdj (erste Druckposition) und Kopf (Druckkopfabstand, nur bei AGA=Aus) für jeden Papierweg des Druckers separat im aktuellen Menü. Nicht installierte und mit dem Parameter PapOpt aktivierte Optio- nen können nicht angewählt werden. Taste Papier (2) drücken.
  • Seite 93 Benutzerhandbuch Das Menü Durch Drücken der Taste < (2) oder > (3) die gewünschte Auswahl 6 LPI =72 treffen. Setze < > Exit Online Mögliche Einstellungen: 6 bis 144 Grundeinstellung: Setup Einstellen der Seitenlänge (Formularlänge) über Zeilenformate. Be- achten Sie, daß die Einstellung in Zeilen von dem momentan einge- stellten Zeilenabstand abhängig ist.

  • Seite 94: Erste Druckposition (Formadj)

    Das Menü Benutzerhandbuch Erste Druckposition (FormAdj) Festlegung der ersten Druckposition eines Formulares in n/72 Zoll, getrennt für jeden Papierweg einstellbar. Die hier gewählten Einstellungen verringern die Höhe des bedruck- baren Bereichs. Taste FormAdj (3) drücken. Forml FormAdj Rück Online Setup Durch Drücken der Taste <...

  • Seite 95: Kopfabstand Manuell (Kopf)

    Benutzerhandbuch Das Menü Kopfabstand manuell (Kopf) Dieser Parameter entfällt, wenn die automatische Kopfabstandsein- stellung (AGA) aktiviert ist; siehe dazu Automatische Kopf- abstandseinstellung (AGA) (Seite 105). Einstellen des Druckkopfabstandes zum Druckmedium; getrennt für jeden Papierweg einstellbar. Taste Kopf (2) drücken. Kopf Rück Online Setup...

  • Seite 96: Sicht- Und Abreißposition (Autotear)

    Das Menü Benutzerhandbuch Sicht- und Abreißposition Die Auto-Tear- oder die Auto-View-Funktion kann wahlweise akti- viert werden. (AutoTear) Bei eingeschaltetem Auto-View ist der jeweils zuletzt gedruckte Text sichtbar. Sobald Daten empfangen werden, fährt das Papier auf die „normale” Druckposition zurück. Nach Beenden des Druckes wartet der Drucker die eingestellte Zeitspanne ab, um danach das Papier wieder in die Auto-View-Position zu bringen.

  • Seite 97: Zeilenlänge (Breite)

    Benutzerhandbuch Das Menü Zeilenlänge (Breite) Bei der Einstellung 8 Zoll oder 13.2 Zoll verhält sich der Drucker wie ein nur 8 oder 13,2 Zoll breiter Drucker. Taste Breite (2) drücken. Breite Rück Online Setup Durch Drücken der Taste < (2) oder > (3) die gewünschte Auswahl Breite=13.6Zoll* treffen.

  • Seite 98: Normalzeichen Und Strichcode (Barmode)

    Das Menü Benutzerhandbuch Normalzeichen und Ermöglicht den Druck von Normalzeichen links und rechts vom Strichcode. Strichcode (Barmode) Taste Barmode (3) drücken. Barcode Barmode Rück Online Setup Durch Drücken der Taste < (2) oder > (3) die gewünschte Auswahl Secured treffen. Online Setze <...

  • Seite 99: Formularvorschub-Modus (Ffmode)

    Benutzerhandbuch Das Menü Formularvorschub-Modus Legt fest, ob ein Formularvorschub ausgeführt wird, wenn Papier auf der ersten Druckzeile steht. (FFmode) Taste FFmode (2) drücken. FFmode PapOpt Rück Online Setup Durch Drücken der Taste < (2) oder > (3) die gewünschte Auswahl FFmode=Aus treffen.

  • Seite 100: Einstellen Und Ansteuern Von Optionen (Papopt)

    Das Menü Benutzerhandbuch Einstellen und Ansteuern Einstellen der optionalen Automatischen Einzelblattzuführungen (ASF) und der optionalen Traktoren (siehe Papierwege auf Seite 5). von Optionen (PapOpt) Regelt außerdem die Ansteuerung von ASF und/oder optionalen Traktoren. Taste PapOpt (3) drücken. FFmode PapOpt Online Rück Setup Ansteuerung der Traktoren...

  • Seite 101: Ansteuerung Der Einzelblattzuführung (Autoasf)

    Benutzerhandbuch Das Menü Ansteuerung der Dieser Parameter erscheint nur, wenn eine optionale Einzelblattzu- Einzelblattzuführung (AutoASF) führung installiert wurde. Dieses Merkmal steht nur für die Option ASF-R zur Verfügung. Der Parameter regelt die Ansteuerung der Einzelblattzuführungen, wenn in einer kein Papier mehr vorhanden ist.

  • Seite 102: Rechten Rand Einstellen (Rightmrg)

    Das Menü Benutzerhandbuch Rechten Rand einstellen Der rechte Rand kann auf einen festen Wert eingestellt werden. (RightMrg) Taste RightMrg (3) drücken. LeftMrt RightMrg Rück Online Setup Durch Drücken der Taste < (2) oder > (3) die gewünschte Auswahl RightMrg=136/10* treffen. Setze <...

  • Seite 103: Funktionen Zur Papierhandhabung Ein-/Ausschalten (Paphand)

    Benutzerhandbuch Das Menü Funktionen zur Erweitertes Menü gibt es verschiedene Möglichkeiten, die Hand- habung von Papier und Formularen mit kritischen Eigenschaften zu Papierhandhabung ein-/ verbessern. Dieser Menüparameter aktiviert bzw. deaktiviert diese ausschalten (Paphand) Einstellfunktionen im jeweils aktiven Menü. Taste Paphand (3) drücken. FFaftLC Paphand Rück Online...

  • Seite 104: Menüeinstellungen (Beispiel)

    Das Menü Benutzerhandbuch Menüeinstellungen (Beispiel)
  • Seite 105 Benutzerhandbuch Das Menü...

  • Seite 107: Erweitertes Menü

    Benutzerhandbuch Erweitertes Menü Erweitertes Menü Das erweiterten Menü besteht aus Testfunktionen und erweiterten Einstellungen. Testfunktionen Um den Drucker jederzeit auf seine Funktionsfähigkeit testen zu können, stehen Ihnen verschiedene Testfunktionen des Druckers zur Verfügung. Mit diesen Testfunktionen können Sie Druckqualität, ordnungsgemäßen Betrieb des Druckkopfes und der Mechanik so- wie die einwandfreie Datenübertragung vom Computer zum Drucker überprüfen.

  • Seite 108: Drucker-Selbsttest (Rolling Ascii)

    Benutzerhandbuch Erweitertes Menü Drucker-Selbsttest Zur Überprüfung der Betriebsbereitschaft ist Ihr Drucker mit Selbst- (Rolling ASCII) test-Routinen ausgestattet, die eine Überprüfung der Druckerkonfi- guration, der Druckqualität und des einwandfreien Arbeitens Ihres Druckers ermöglichen. Schalten Sie vor Durchführung des Selbsttests Ihren Drucker aus. Testbetrieb Vergewissern Sie sich, daß...

  • Seite 109: Verlassen Des Rolling Ascii-Testbetriebs

    Benutzerhandbuch Erweitertes Menü Beispiel für einen ASCII-Testaus- druck Wenn Sie eine PS-Schriftart gewählt haben, variiert die Lauf- länge jeder Zeile. Dieser Test kann auch dazu verwendet werden, den optimalen Kopfabstand einzustellen; siehe Abschnitt Druckkopfabstand einstellen (Seite 47). Verlassen des Rolling ASCII- Der Rolling ASCII-Testbetrieb kann nur beendet werden, wenn Sie Testbetriebs den Drucker ausschalten.

  • Seite 110: Schnittstellentest (Hex-Dump)

    Benutzerhandbuch Erweitertes Menü Schnittstellentest Mit dem Schnittstellentest (H-Dump/Hex-Dump) können Sie die Da- (Hex-Dump) tenübertragung vom Computer zum Drucker testen. Dabei wird der vom Computer gesendete Text in zwei Spalten ausgedruckt. In der linken Spalte wird der Text im hexadezimalen Format gedruckt, in der rechten Spalte im ASCII-Format.

  • Seite 111: Hex-Dump Beenden

    Benutzerhandbuch Erweitertes Menü Nach erfolgter Übertragung müssen Sie den Drucker Offline schalten. Eventuell im Schnittstellenspeicher verbliebene Daten werden noch ausgedruckt. Hex-Dump beenden Der Hex-Dump-Testmodus kann nur beendet werden, wenn Sie den Drucker ausschalten. Stoppen Sie den Hex-Dump-Ausdruck, bevor Sie den Drucker ausschalten, indem Sie die Taste Online und dann einmal die Taste LF/FF (4) drücken.

  • Seite 112: Erweiterte Einstellungen

    Benutzerhandbuch Erweitertes Menü Erweiterte Neben den Testfunktionen haben Sie innerhalb des erweiterten Me- nüs noch die Möglichkeit, weitere Einstellungen vorzunehmen. Einstellungen Mit der Funktion PMS können Sie die Papierbewegungs-Erkennung aktivieren, die bei einem Papierstau Druck und Papierbewegung stoppt und zur Anzeige einer Fehlermeldung führt. Der Menüpunkt Forml ermöglicht es, die Basiseinstellung der For- mularlänge zu definieren.
  • Seite 113 Benutzerhandbuch Erweitertes Menü Schnittstellentest und Aktivierung des Papierbewegungs- H-Dump melders Rück Einstellen der Standardformularlänge und der Funktion Forml AGA Automatic Gap Adjustment (Kopfabstand) für den Rück Druckkopf Einstellungen für Papier unzureichender Qualität und Paphand CX-bid die Parallele Schnittstelle Rück Einstellen von Zeilenüberlauf und Piepston bei Wrap Sound Papierende Rück...

  • Seite 114: Papierbewegungsmelder (Pms)

    Benutzerhandbuch Erweitertes Menü Setzen Sie den Drucker zuerst in den Modus Erweitertes Menü, in- dem Sie die Taste Online gedrückt halten, während Sie den Drucker einschalten. In der Anzeige erscheint für ca. 1 Sekunde Testbetrieb und dann Testbetrieb automatisch ASCII 80 ASCII 136. Online Initializing ...

  • Seite 115: Formularlänge (Forml)

    Benutzerhandbuch Erweitertes Menü Formularlänge (Forml) Die Forml-Funktion erlaubt es Ihnen, die Grundeinstellung der For- mularlänge entsprechend Ihrer Anforderungen einzustellen. 12 Zoll sind in Europa üblich, im Gegensatz zu 11 Zoll in den USA. Das Forml-Menü (2) wählen. Forml Online Rück Setup Mögliche Einstellungen: 12 oder 11 Zoll Forml=12"...

  • Seite 116: Papierbehandlung (Paphand)

    Benutzerhandbuch Erweitertes Menü Papierbehandlung Mit der Menügruppe Paphand werden die Möglichkeiten verbes- (Paphand) sert, Papiere, die durch ihre Beschaffenheit (Perforationen, Träger- band-Papiere usw.) Komplikationen beim Druck hervorrufen könnten, bzw. Papiere schlechterer Qualität, bedrucken zu können. Den Drucker durch Drücken der Taste Online während des Ein- schaltens in den Testbetrieb setzen.

  • Seite 117: Papierbreite (Pagewid)

    Benutzerhandbuch Erweitertes Menü Papierbreite (Pagewid) Diese Funktion legt die Papierbreite fest. Das Menü Pagewid (3) wählen. Head up Pagewid Rück Online Setup Mögliche Einstellungen: Von 20 bis 136 in 1/10 Zoll-Schritten Pagewid=136/10"* Grundeinstellung: 136/10 Zoll Online Setze < > Exit (136 Zeichen bei 10 Zeichen/Zoll) Der Parameter legt die tatsächliche Papierbreite fest.

  • Seite 118: Rechter Bereich (Rightzo)

    Benutzerhandbuch Erweitertes Menü Rechter Bereich (Rightzo) Ist der Parameter auf Ein gestellt, fährt der Druckkopf aus dem Be- reich der rechten Perforation in Richtung Papiermitte, solange sich das Papier bewegt. Die Pagewid-Option muß dazu korrekt einge- stellt sein, siehe Papierbreite (Pagewid) (Seite 107).

  • Seite 119: Bidirektionale Parallele Schnittstelle (Cx-Bid)

    Benutzerhandbuch Erweitertes Menü Bidirektionale parallele Schnittstelle (CX-bid) Das Menü CX-bid wählen. Paphand CX-bid Online Rück Setup Mögliche Einstellungen: Ein/Aus CX-bid=Ein Grundeinstellung: Setze < > Exit Online Mit CX-bid = Ein ist die Parallel-Schnittstelle des Druckers bidirek- tional (IEEE 1284) zum Beispiel für Windows Plug & Play. Setup Mit CX-bid = Aus wird die Schnittstelle in den Kompatibilitätsmodus geschaltet, um das einwandfreie Funktionieren mit speziellen exter-...

  • Seite 120: Piepston Bei Fehlendem Papier (Sound)

    Benutzerhandbuch Erweitertes Menü Piepston bei fehlendem Papier (Sound) Das Menü Sound (3) wählen. Wrap Sound Online Rück Setup Mögliche Einstellungen: Ein/Aus Sound=Ein Grundeinstellung: Setze < > Exit Online Mit Sound = Ein wird bei Papierende im Sekundentakt ein Piepston erzeugt, um auf fehlendes Papier hinzuweisen. Setup Die Eingabe durch Drücken der Taste Setze (1) bestätigen.

  • Seite 121: Einstellung Für Papier Mit Dunkler Rückseite (Pap.art)

    Benutzerhandbuch Erweitertes Menü Einstellung für Papier mit dunkler Rückseite (Pap.art) Das Menü Pap.art (3) wählen. Einzel Pap.art Online Menü Setup Mögliche Einstellungen: normal/dunkel Pap.art=normal * Grundeinstellung: normal Setze < > Exit Online Pap.art = normal (Grundeinstellung) ist die Standardeinstellung für gebräuchliches Papier.

  • Seite 122: Automatische Papierbreitenerkennung (Apw)

    Benutzerhandbuch Erweitertes Menü Automatische Papier- Die automatische Papierbreitenerkennung APW verhindert, daß der breitenerkennung (APW) Drucker über den Papierrand hinausdruckt. So wird vermieden, daß – beispielsweise aufgrund einer falschen Treibereinstellung – auf die Druckgegenlage gedruckt wird. Das Menü APW (3) wählen. Online Rück Setup...

  • Seite 123: Automatische Erkennung Des Oberen Papierrandes (Aed)

    Benutzerhandbuch Erweitertes Menü Sie können nun entweder den Druckauftrag abbrechen, und den Druckertreiber Ihrer Software-Applikation auf die Breite des einge- legten Papiers einstellen oder aber passendes Papier einlegen. Im letzteren Fall setzt der Drucker nach Drücken der Taste Online den Druckauftrag fort.

  • Seite 124: Seriennummer (Serialn)

    Benutzerhandbuch Erweitertes Menü Seriennummer (SerialN) Mit der Funktion SerialN haben Sie die Möglichkeit, die 10-stellige Seriennummer des Druckers zu ändern. Die Nummer kann alle ASCII-Zeichen zwischen Hex 20 und Hex 7E umfassen. Das Menü SerialN (2) wählen. SerialN AssetN Rück Online Setup Mögliche Einstellungen: 10 beliebige ASCII-Zeichen (Hex 20...

  • Seite 125: Grafik-Druckgeschwindigkeit (Grspeed)

    Benutzerhandbuch Erweitertes Menü Grafik- Dieser Parameter ermöglicht unabhängig vom Treiber eine erhöhte Druckgeschwindigkeit Grafik-Druckgeschwindigkeit. Er ist nur bei Grafik-Ausdrucken von 180 x 180 dpi wirksam. (GrSpeed) Das Menü GrSpeed (2) wählen. GrSpeed Rück Online Setup Mögliche Einstellungen: Normal/High GrSpeed=Normal * Default setting: Normal Online...

  • Seite 126: Pjl-Sprache Aktivieren (Jobcntl)

    Benutzerhandbuch Erweitertes Menü PJL-Sprache aktivieren Dieser Parameter aktiviert die Druckersprache PJL (Printer Job (Jobcntl) Language). Sie können in Verbindung mit der internen Ethernet- Schnittstelle oder einer TallyCom III Ethernet-Schnittstelle verwen- det werden. Das Menü Jobcntl (2) wählen. Jobcntl Rück Online Setup Mögliche Einstellungen: Aus/Ein Jobcntl=Aus...

  • Seite 127: Fehlerbehebung

    Benutzerhandbuch Fehlerbehebung Fehlerbehebung Viele Fehler und Probleme, die im Umgang mit dem Drucker auftre- ten, haben eine einfache Ursache und können leicht von Ihnen selbst behoben werden. Rufen Sie, wenn Ihr Drucker Schwierigkei- ten macht, also nicht gleich den Wartungsdienst an. Das nachfol- gende Kapitel soll Ihnen helfen, echte Störungen von einfachen Bedienungsfehlern zu unterscheiden.

  • Seite 128: Allgemeine Druckprobleme

    Fehlerbehebung Benutzerhandbuch Allgemeine Druckprobleme Problem Behebung Die Anzeige bleibt dunkel Schalten Sie den Drucker aus und gehen Sie folgendermaßen vor. Der Drucker ist eingeschaltet, aber 1 Überprüfen Sie, ob der Netzstecker fest in der Anschlußbuchse es geschieht nichts (keine des Druckers sitzt. Anzeige, kein Geräusch).

  • Seite 129: Probleme Mit Der Papierzufuhr

    Benutzerhandbuch Fehlerbehebung Problem Behebung Die Anzeige ist an, der Drucker 3 Überprüfen Sie, ob der Drucker funktionstüchtig ist. Fertigen druckt nicht Sie dazu einen Menüausdruck an; siehe Menükonfigurationen (Fortsetzung) ausdrucken (Druck), (Seite 63) 4 Überprüfen Sie, ob die obere Abdeckung geschlossen ist. 5 Überprüfen Sie, ob Papier eingelegt und auch geladen ist.

  • Seite 130: Papierstau (Einzelblätter)

    Fehlerbehebung Benutzerhandbuch Problem Behebung Papierstau (Endlospapier) Die Traktoren richtig einstellen, das Papier sollte gerade, je- (Fortsetzung) doch ohne Spannung in den Traktoren liegen. Kopfabstand der Papierdicke (Mehrfachformulare etc.) anpassen (bei AGA=Aus). Stellen Sie den Parameter Head-up auf Ein, siehe Abschnitt Erhöhung des Druckkopfabstands (Head up), (Seite 106).

  • Seite 131: Probleme Mit Der Druckqualität

    Benutzerhandbuch Fehlerbehebung Probleme mit der Druckqualität Problem Behebung Zu heller Druck 1 Das Farbband ist verbraucht oder die Farbbandkassette ist nicht richtig eingerastet. Schlagen Sie im Abschnitt Farbband- kassette austauschen, (Seite 17) nach. 2 Der Druckkopfabstand zum Druckbalken ist nicht richtig einge- stellt;...

  • Seite 132: Druckpunkte Fehlen

    Fehlerbehebung Benutzerhandbuch Problem Behebung Druckpunkte fehlen 1 Überprüfen Sie das Farbband auf Beschädigung, ggf. wech- seln Sie es aus; siehe Farbbandkassette austauschen, (Seite 17). 2 Stellen Sie den korrekten Druckkopfabstand ein. 3 Überprüfen Sie, ob der Druckbalken beschädigt ist. 4 Überprüfen Sie, ob der Druckkopf beschädigt ist. Verwenden Sie ausschließlich Original-Farbbandkas- STOP setten.

  • Seite 133: Fehlermeldungen Über Die Anzeige

    Benutzerhandbuch Fehlerbehebung Fehlermeldungen über die Anzeige Meldung Mögliche Ursache Behebung Der Drucker kann das Prüfen Sie Auswurffehler Papier nicht ausgeben ob der Papierfluß durch einen Fremd- bzw. nicht in Parkposition körper behindert wird, fahren. ob das Papier beschädigt ist, ob die obere Friktion nach unten ge- schwenkt und eingerastet ist, ob der Druckkopfabstand zu gering ist, siehe Abschnitt...
  • Seite 134 Fehlerbehebung Benutzerhandbuch Meldung Mögliche Ursache Behebung Die obere Abdeckung des Die obere Abdeckung schließen. Deckel offen Druckers ist nicht geschlossen. Interner Gerätefehler. Aus- und Einschalten probieren. Hardware Alarm Überprüfen Sie, ob vorher Änderungen in den Optionen vorgenommen wur- den. Notieren Sie sich genau die Anzeige. Setzen Sie sich mit Ihrem Kunden- dienst in Verbindung.
  • Seite 135 Benutzerhandbuch Fehlerbehebung Meldung Mögliche Ursache Behebung Bei aktivierter automati- Druckauftrag abbrechen oder passen- Papierbreite Err scher Papierbreitenerken- des Papier einlegen, siehe auch Auto- Drücke Online nung überschreitet ein matische Papierbreitenerkennung Druckauftrag die Papier- (APW), (Seite 112). breite. Erscheint die Meldung, obwohl das einge- legte Papier breit genug ist, den Kunden- dienst benachrichtigen.

  • Seite 136: Weitere Meldungen Über Die Anzeige

    Fehlerbehebung Benutzerhandbuch Weitere Meldungen über die Anzeige Bei diesen Meldungen handelt es sich nicht um Fehlermeldungen, sondern um Bedienhinweise bzw. Informationen, die der Drucker an Sie richtet. Meldung Mögliche Ursache Behebung — Drücken Sie eine beliebige Ta- Drücke eine ste um fortzufahren. Taste Grundeinstellung laden;...

  • Seite 137: Wartung Und Pflege

    Benutzerhandbuch Wartung und Pflege Wartung und Pflege Ihr Drucker ist so ausgelegt, daß er im Normalfall mit minimalem Wartungsaufwand arbeitet. Es empfiehlt sich, von Zeit zu Zeit den Druckerinnenraum mit einem Staubsauger zu reinigen. Vor Beginn der Reinigung den Drucker ausschalten, 5 bis 10 STOP Sekunden warten und den Netzstecker ziehen.

  • Seite 138: Äußeres

    Wartung und Pflege Benutzerhandbuch Äußeres Zur Reinigung des Druckergehäuses eignet sich am besten ein mil- des Reinigungsmittel (oder Kunststoffreiniger). Verwenden Sie dazu ein weiches, fusselfreies Tuch. Verwenden Sie keine scharfen Reinigungsmittel. Verwenden Sie niemals Lösungsmittel. Inneres Entfernen Sie mit einem weichen Pinsel Papierreste und Staub aus dem Drucker.

  • Seite 139: Farbband

    Benutzerhandbuch Wartung und Pflege Farbband Überprüfen Sie das Farbband auf Beschädigungen. Das Farbband darf nicht ausgefranst sein, wechseln Sie es gegebenenfalls aus, siehe Farbbandkassette austauschen, (Seite 17), und Fehlermel- dungen über die Anzeige, (Seite 123). Die Lebensdauer des Farbbands beträgt bis zu 20 Mio. Schrift- zeichen.

  • Seite 141: Technische Daten

    Benutzerhandbuch Technische Daten Technische Daten Druckerspezifikationen T2265+ T2265+MC T2280+ Druckersystem Serieller Matrixdrucker Druckkopf mit 24 Nadeln, ∅ 0,25 mm bidirektionaler Druck Druckgeschwindigkeit und Zeichenmatrix HSQ (High Speed 700 cps / 10,0 cpi, 12 x 10 640 cps / 10.0 cpi, 12 x 10 800 cps / 10,0 cpi, 12 x 10 Quality) 840 cps / 12,0 cpi, 12 x 08...
  • Seite 142 Technische Daten Benutzerhandbuch T2265+ T2265+MC T2280+ LQ (Letter Quality) 100 cps / 10,0 cpi, 24 x 36 90 cps / 10.0 cpi, 24 x 36 111 cps / 10,0 cpi, 24 x 36 120 cps / 12,0 cpi, 24 x 30 110 cps / 12.0 cpi, 24 x 30 133 cps / 12,0 cpi, 24 x 30 150 cps / 15,0 cpi, 16 x 24*...
  • Seite 143 Benutzerhandbuch Technische Daten T2265+ T2265+MC T2280+ Bedienfeld LCD-Anzeige, 2 x 16 Zeichen Online, Setup, 4 Softkeys Geräuschpegel = ≤55 dB(A) im HS- = ≤55 dB(A) im HS- = ≤57 dB(A) im HS- Schalldruckpegel Modus (ISO 7779[1988]) Modus (ISO 7779[1988]) Modus (ISO 7779[1988]) Schalleistungspegel L = 72 dB(A) im HS- = 72 dB(A) im HS-...
  • Seite 144 Technische Daten Benutzerhandbuch T2265+ T2265+MC T2280+ Papiertransport Standard Traktor 1 mit Parkposition Traktor 1 mit Parkposition Traktor 1 mit Parkposition Manueller Einzelblattein- Manueller Einzelblattein- Traktor 3 mit Parkposition zug von vorne (Reibungs- zug von vorne (Reibungs- (2T-Modell) walzen) walzen) Manueller Einzelblattein- zug von vorne (Reibungs- walzen) Optional...

  • Seite 145: Schnittstellenspezifikationen

    Benutzerhandbuch Technische Daten Schnittstellenspezifikationen Parallele Schnittstelle Bidirektional Datenübertragung 8-Bit-Parallelschnittstelle (Centronics-kompatibel) IEEE- 1284; Nibble-Modus Übertragungsrate Max. 30 KHz Signalzustände Niedrig: 0,0 V bis +0,4 V Hoch: +2,4 V bis +5,0 V Anschlußkabel Material: AWG 28 oder mehr Länge: bis zu 2,0 m verdrillt, paarweise geschirmt, gemäß...

  • Seite 146: Papierspezifikationen Standarddrucker

    Technische Daten Benutzerhandbuch Papierspezifikationen Standarddrucker Endlospapier Gewicht 60 bis 120 g/m Einlagige Formulare Breite 76 bis 420 mm Traktor1 Formularlänge 76 bis 559 mm Endlospapier Kopien T2265+ 1 + 6 max. Mehrlagige Formulare T2265+MC 1 + 8 max. Traktor1 (individuell prüfen) T2280+ 1 + 5 max.
  • Seite 147 Benutzerhandbuch Technische Daten Einzelblatteinzug Kopien Standarddrucker 1 + 5 max. Mehrlagige Formulare 2T-Modell 1 + 3 max. (individuell prüfen) Gewicht des Originals 50 bis 60 g/m Gewicht der Kopien 45 bis 56 g/m Gewicht des ersten Blatts 50 bis 60 g/m Dicke (max.) 0,6 mm Breite...

  • Seite 149: Zeichensätze

    Benutzerhandbuch Zeichensätze Zeichensätze Dieser Abschnitt zeigt die MTPL-Zeichensätze und enthält eine Liste aller Zeichensätze, die über das Bedienfeld oder mit Escape- Sequenzen angewählt werden können. Beachten Sie, daß die MTPL-Sequenzen in allen Emulationen ver- wendet werden können. Das folgende Beispiel zeigt Ihnen, wie Sie den hexadezimalen Wert eines Zeichens aus den Zeichensatztabellen ableiten können.

  • Seite 150: Mtpl-Zeichensatz (Charset = Standard)

    Zeichensätze Benutzerhandbuch MTPL-Zeichensatz (charset = standard)

  • Seite 151: Mtpl, Internationale Austauschzeichen - Normalschrift

    Benutzerhandbuch Zeichensätze MTPL, internationale Austauschzeichen – Normalschrift 35 36 64 91 92 93 94 96 123 124 125 126 23 24 40 5B 5C 5D 5E 60 7B 7C 7D 7E US ASCII UK ASCII Swedish German Portuguese French Italian Spanish Norwegian...

  • Seite 152: Ocr-A-Zeichensatz

    Zeichensätze Benutzerhandbuch OCR-A-Zeichensatz...

  • Seite 153: Ocr-B-Zeichensatz

    Benutzerhandbuch Zeichensätze OCR-B-Zeichensatz...

  • Seite 154: Verfügbare Zeichensätze Und Fonts

    Zeichensätze Benutzerhandbuch Verfügbare Zeichen- Die folgende Liste führt alle Zeichensätze auf, die über das Bedien- feld oder mit Escape-Sequenzen angewählt werden können, sowie sätze und Fonts die Fonts, in denen sie verfügbar sind. ISO USA ISO UK ISO France ISO Germany ISO Italy ISO Sweden ISO Norway...
  • Seite 155 Benutzerhandbuch Zeichensätze Arabic Urdu Greek DEC Greek ELOT 928 CP437 Latin US CP737 Greek CP850 Latin 1 CP851 Greek CP852 Latin 2 CP857 Turkish CP858 (IBM with €) CP860 Portugal CP861 Icelandic CP863 French Canada CP864 Arabic CP864 Arab. Extended CP865 Nordic CP866 Cyrillic CP866 Bulgaria...
  • Seite 156 Zeichensätze Benutzerhandbuch 8859-7 Greek 8859-9 Turkish 8859-15 Latin 9 (Euro) BRASCII Abicomp Roman 8 Coax/Twinax(Hebrew) New-437 (Hebrew) New-DIG 850 (Hebr.) Old-Code 860 (Hebr.) Flarro 863 (Hebrew) Table 865 (Hebrew) CP775 Baltic CP1257 Baltic Mazovia (Poland) Kamenicky (Czech) CP866 Ukraine CP866 Kazakhstan 8859-6 Arabic CP1256 Arabic *1: nur in 10 and 12 cpi, *2: wie bei Sans Serif, *3: wie bei Roman,...

  • Seite 157: Emulationen

    Benutzerhandbuch Emulationen Emulationen Allgemeines Kann ein Drucker den Befehlssatz, der für einen anderen Drucker- Typ geschrieben wurde, „verstehen“, spricht man davon, daß er den anderen Drucker emuliert. Ihr Drucker emuliert in seiner Grundein- stellung den Epson LQ-2550. Druckersteuercodes Escape-Sequenzen und Steuercodes ermöglichen die Anwahl von Druckerfunktionen oder das Ändern von Druckerparametern vom Rechner aus.

  • Seite 158: Was Sind Escape-Sequenzen

    Emulationen Benutzerhandbuch Was sind Escape- Eine Escape-Sequenz besteht aus dem ESCape-Steuerzeichen (ESC), gefolgt von einem oder mehreren Zeichen, die Befehle an Sequenzen den Drucker darstellen. Bitte beachten Sie, daß dieses ESCAPE- Steuerzeichen nichts mit der ESC-Taste Ihrer Computertastatur zu tun hat. Beispielsweise veranlaßt das Steuerzeichen ESC (hex.1B, dec.27), gefolgt vom Zeichen ,,4“, den Drucker, den nachfolgenden Text kur- siv zu drucken.

  • Seite 159: Wie Werden Escape-Sequenzen Angewandt

    Benutzerhandbuch Emulationen Wie werden Escape- Escape-Sequenzen werden durch die von Ihnen benutzte Rechner- Software über den Druckertreiber auf Ihren Drucker übertragen. Er- Sequenzen angewandt? fahrene Anwender und Programmierer können den Drucker jedoch auch direkt mit Steuersequenzen ansteuern. Bevor Sie jedoch mit Escape-Sequenzen und Steuercodes arbeiten, sollten Sie sich ein- gehend mit Ihrer Rechner-Software beschäftigen.

  • Seite 160: Liste Der Verfügbaren Befehlscodes

    Emulationen Benutzerhandbuch Liste der verfügbaren In der folgenden Tabelle ist die Verfügbarkeit der Sequenzen in den verschiedenen Emulationen mit dem Symbol 3gekennzeichnet. Die Befehlscodes meisten MTPL-Sequenzen können in allen Emulationsmodi verwen- det werden. Die betreffenden Sequenzen sind mit einen ] gekenn- zeichnet.
  • Seite 161 Benutzerhandbuch Emulationen Epson Epson MTPL Code Funktion XL24 LQ-2550 LQ-2170 <ESC>(. Zeichensatz ISO 8859-9 <ESC>(/ Zeichensatz ISO 8859-15 <ESC>(< Zeichensatz Cro-ASCII <ESC>(c Seitenformat festlegen <ESC>(v Relative vertikale Druckposition <ESC>(t Zeichentabelle zuordnen <ESC>(m Zeichensatz BRASCII <ESC>(n Zeichensatz Abicomp <ESC>(p Windows-Zeichensatz 1250 (Latin2) <ESC>(q Windows-Zeichensatz 1251 (Cyrillic) <ESC>(r...
  • Seite 162 Emulationen Benutzerhandbuch Epson Epson MTPL Code Funktion XL24 LQ-2550 LQ-2170 <ESC>*<4><n1>;<n2> Grafikdruck mit 80 dpi einstellen <ESC>*<40><n1>;<n2> Grafikdruck mit 360 dpi einstellen <ESC>* F Zeichensatz G2 zuweisen <ESC>-<n> Unterstreichen EIN/AUS <ESC>/<m> Vertikale Tabulator-Kanäle wählen <ESC>. Rastergrafik drucken <ESC>: Engschrift mit 12 cpi EIN <ESC>:<0><n><m>...
  • Seite 163 Benutzerhandbuch Emulationen Epson Epson MTPL Code Funktion XL24 LQ-2550 LQ-2170 <ESC>[?7l Zeilenüberlauf = Daten außerhalb von Druckbereich löschen <ESC>[?<n>~ Emulation wechseln <ESC>[@<n1>;<n2>... Doppelte Höhe einstellen <ESC>[\<n1>;<n2>... Ändert vertikale Basiseinheiten <ESC>[0;;n{ Einzelblattverarbeitung wählen <ESC>[0;0r Oberen und unteren Rand löschen <ESC>[0;0s Linken und rechten Rand löschen <ESC>[0g Horizontalen Tabulator an aktueller Druckkopfposition löschen <ESC>[0m...
  • Seite 164 Emulationen Benutzerhandbuch Epson Epson MTPL Code Funktion XL24 LQ-2550 LQ-2170 <ESC>[16m Schriftart 6 Default: LQ in aktuellem Font <ESC>[17m Schriftart 7 Default: LQ in aktuellem Font <ESC>[18m Schriftart 8 Default: HQ OCR B <ESC>[19m Schriftart 9 Default: HQ OCR A <ESC>[1 g Vertikalen Tabulator an aktueller Position löschen <ESC>[1 SP k...
  • Seite 165 Benutzerhandbuch Emulationen Epson Epson MTPL Code Funktion XL24 LQ-2550 LQ-2170 <ESC>[4m Unterstreichen EIN <ESC>[4 SP L Zeilenabstand (Vertical Spacing) auf 8 lpi einstellen <ESC>[4w 10 cpi einstellen <ESC>[4y Druckqualität NLQ bzw. HQ mit 10 cpi anwählen <ESC>[4z Zeilendichte 8 lpi (= Zeilenabstand 1/8 Zoll) <ESC>[5{ Endlospapierverarbeitung mit Traktor1 wählen <ESC>[6{...
  • Seite 166 Emulationen Benutzerhandbuch Epson Epson MTPL Code Funktion XL24 LQ-2550 LQ-2170 <ESC>[g<n1>;<n2><2> Grafikdruck mit 120 dpi einstellen <ESC>[g<n1>;<n2><3> Grafikdruck mit 240 dpi einstellen <ESC>[g<n1>;<n2><8> Grafikdruck mit 60 dpi einstellen <ESC>[g<n1>;<n2><9> Grafikdruck mit 120 dpi einstellen <ESC>[j Papierrückseite auf 1/180" stellen <ESC>[<n1>;<n2>f Absolute Horizontal- und Vertikalposition setzen <ESC>[<n>+w Haltezeit Schnittstelle n = 1 –...
  • Seite 167 Benutzerhandbuch Emulationen Epson Epson MTPL Code Funktion XL24 LQ-2550 LQ-2170 <ESC>[<n>v Vertikalen Tabulator setzen <ESC>\<n1>;<n2> Relativen Horizontalschritt ausführen <ESC>\<n1>;<n2> Transparentmodus für die folgenden Zeichen <ESC>^ Transparentmodus für das folgende Zeichen <ESC>_<n> Überstreichen EIN/AUS <ESC>0 Zeilenabstand 1/8 Zoll einstellen <ESC>1 Zeilenabstand 7/72 Zoll einstellen <ESC>2 Zeilenabstand 1/6 Zoll einstellen <ESC>2...
  • Seite 168 Emulationen Benutzerhandbuch Epson Epson MTPL Code Funktion XL24 LQ-2550 LQ-2170 <ESC>E Fettschrift EIN <ESC><EM>0 Betrieb mit Einzelblattzuführung abwählen <ESC><EM>1 Schacht 1, hinten (ASF-R), Option <ESC><EM>2 Schacht 2, vorne ( ASF-F), Option <ESC><EM>4 Betrieb mit Einzelblattzuführung wählen <ESC><EM>R Seite ausgeben <ESC>F Fettschrift AUS <ESC>g Zeichendichte 15 cpi einstellen...
  • Seite 169 Benutzerhandbuch Emulationen Epson Epson MTPL Code Funktion XL24 LQ-2550 LQ-2170 <ESC><SO> Breitschrift EIN <ESC><SP><n> Zeichen-Zwischenraum einstellen <ESC>t<n> Zeichensatz wählen <ESC>T Hoch- oder Tiefstellung AUS <ESC>U<n> Unidirektionales Drucken EIN/AUS <ESC>U<n> Unidirektionales Drucken EIN/AUS <ESC>W<n> Kontinuierliche Breitschrift EIN/AUS <ESC>w<n> Doppelt hoch drucken EIN/AUS <ESC>x<n>...

  • Seite 170: Pjl-Befehle

    Emulationen Benutzerhandbuch PJL-Befehle Die folgenden PJL-Befehle können entweder mit der internen Ether- Schnittstelle oder einer TallyCom III (oder kompatiblen) Ethernet- Schnittstelle verwendet werden. Die Funktionalität kann über den Parameter Jobcntl im Erweiterten Menü aktiviert werden. Sequenz Kurzbeschreibung "ESC"%-12345X@PJL Universal Exit Language (UEL)-Befehle @PJL ECHO ECHO-Befehl @PJL EOJ...

  • Seite 171: Barcode

    Benutzerhandbuch Emulationen Barcode Schon in der Standardausführung Ihres Druckers haben Sie die Möglichkeit, bis zu 23 verschiedene Barcodearten (Strichcodes) zu drucken. Der Barcodemodus kann innerhalb jeder Emulation verwendet werden. Der Anwender kann entweder den Barcode innerhalb der Standardemulation per Menü permanent einschalten oder über ESC-Sequenzen situationsabhängig ein- bzw.

  • Seite 172: Us Postnet-Barcode

    Emulationen Benutzerhandbuch US Postnet-Barcode Der Postnet Barcode ist ein spezieller US-Barcode, der zeichen- orientiert dargestellt wird. Druckbar sind numerische Zeichen von 0 bis 9. Nach Aktivierung des Postnet Barcodes werden die numerischen Zeichen von 0 (hex. 30) bis 9 (hex. 39) als Barcodezeichen ge- druckt.

  • Seite 173: Kix-Barcode

    Benutzerhandbuch Emulationen KIX-Barcode Der KIX-Barcode druckt numerische Zeichen von 0 bis 9 und alpha- numerische Zeichen von A bis Z als Barcode. Nach Aktivierung des KIX-Barcodes werden die numerischen Zei- chen von 0 (hex. 30) bis 9 (hex. 39) und von A (hex. 41) bis Z (hex.

  • Seite 174: Lcp-Druck

    Emulationen Benutzerhandbuch LCP-Druck Bestimmte professionelle Anwendungen benötigen Schriftgrößen, die über gängige Fontgrößen hinausgehen. Über Steuersequenzen kann Ihr Drucker Zeichen bis zum Faktor 99 vergrößert drucken. Mit Hilfe einer Steuersequenz (Header) werden die Parameter (z.B. Höhe) einmalig definiert. Diese Definition bleibt erhalten, bis der Drucker ausgeschaltet wird.

  • Seite 175: Liste Der Zusätzlichen Befehlscodes

    Benutzerhandbuch Emulationen Liste der zusätzlichen Sowohl die Escape-Sequenzen als auch die Steuercodes sind an- Befehlscodes wendbar. Sequenzen Steuercodes Funktion <ESC>[?10~ — Barcode ausschalten <ESC>[?11~ — Barcode einschalten <ESC> PSC 0 <ESC> \ — Unsecured Modus <ESC> PSC 1 <ESC> \ —...

  • Seite 177: Schnittstellen

    Benutzerhandbuch Schnittstellen Schnittstellen Ihr Drucker bietet Ihnen standardmäßig die Möglichkeit eines Betrie- bes sowohl mit einer parallelen Schnittstelle, mit einer Ethernet- Schnittstelle oder mit einer optionalen seriellen Schnittstelle. Dieser Anhang gibt Ihnen Informationen über die Centronics-kom- patible parallele Schnittstelle, die Ethernet-Schnittstelle und die op- tionale serielle Schnittstelle und erläutert die Kommunikation zwischen Ihrem Rechner und dem Drucker.

  • Seite 178: Parallele Schnittstelle

    Schnittstellen Benutzerhandbuch Parallele Schnittstelle Die bidirektionale parallele Schnittstelle stellt den sogenannten „Nibble“-Modus der Schnittstellennorm IEEE1284 bereit. Dieser er- möglicht die Installation gemäß den Anforderungen von Windows „Plug & Play“. Die genormte parallele Schnittstelle kann Daten mit einer Ge- schwindigkeit von max. 30.000 Bytes pro Sekunde übertragen. Wenn der Empfangspuffer voll ist, werden so lange keine Daten mehr aufgenommen, bis Daten aus dem Speicher wieder weiterge- geben sind.

  • Seite 179: Ethernet-Schnittstelle

    Benutzerhandbuch Schnittstellen Ethernet-Schnittstelle Die Ethernet-Schnittstelle ermöglicht den Anschluß des Druckers an lokale Netze. Sie hat folgende Merkmale: Hardware LAN/Ethernet: RJ45, Ethernet 100BaseTX mit 100 Mbps (IEEE802.3u), 10Base-T mit 10 Mbps (IEEE802.3) RAM: 8 MB Flash: 4 MB Geschwindigkeit: 100 Mbps / Full Duplex Unterstützte Betriebssysteme Windows XP, Windows Server 2003, Windows 2000, Windows NT, Windows 7, Vista...

  • Seite 180: Physikalischer Druckeranschluß Im Ethernet Mit Tcp/Ip

    Schnittstellen Benutzerhandbuch Physikalischer Wenn Sie Ihren Drucker in einem lokalen Netz mit Ethernet-An- Druckeranschluß im schlüssen und dem Übertragungsprotokoll TCP/IP verwenden, müssen Sie verschiedene Adressinformationen zuweisen. Ethernet mit TCP/IP Adress-Informationen für den Ethernetanschluß dürfen nur STOP von Ihrem Netzwerk-Administrator zur Verfügung gestellt wer- den.

  • Seite 181: Optionale Serielle Schnittstelle V.24/Rs232C

    Benutzerhandbuch Schnittstellen Optionale serielle Die serielle Schnittstelle Ihres Druckers unterstützt die RS232C- Spezifikation. Die Signale werden über eine 9-polige Buchse emp- Schnittstelle V.24/ fangen und gesendet. RS232C Grundsätzlich reichen bereits 3 Leitungen für den Informationsaus- tausch zwischen Computer und Drucker aus (eine Empfangsleitung, eine Sendeleitung, eine Leitung für die gemeinsame Erdung).

  • Seite 182: Schnittstellenkabel (Serielle Schnittstelle)

    Schnittstellen Benutzerhandbuch Schnittstellenkabel Die verwendeten Kabel müssen geschirmt sein. Die Schirmung des (serielle Schnittstelle) Kabels muß auf beiden Seiten mit der Schirmung des Steckers ver- bunden sein. PC/AT (9-polig) Drucker (9-polig) DTR/RDY PC/AT (25-polig) Drucker (9-polig) DTR/RDY Ob bei Pin 4 DTR oder RDY aktiv ist, hängt von der Einstellung im Menü...

  • Seite 183: Protokolle

    Benutzerhandbuch Schnittstellen Protokolle Speicher-Modus XON/XOFF Die empfangenen Zeichen werden in einen FIFO-Puffer (zuerst empfangene Zeichen werden zuerst weitergegeben) eingegeben. In diesem Puffer werden die Zeichen dann verarbeitet. Die Pufferka- pazität ist über das Setup-Menü von 0 – 128 kB einstellbar. Ist die Pufferkapazität erschöpft, so signalisiert die Schnittstelle NOT READY (Signalrückmeldung: Pegel 1, -12 V) und XOFF (Wort- rückmeldung: hex.

  • Seite 184: Enq/Stx-Protokoll

    Schnittstellen Benutzerhandbuch ENQ/STX-Protokoll Zusätzlich zu der XON/XOFF-Rückmeldung besteht die Möglich- keit, mit dem ENQ-Code (hex. 05, dez. 5) vom Drucker ein Status- Byte abzufragen. Mit dem STX-Code (hex. 02, dez. 2) wird eine eventuelle Fehlermeldung (Paritätsfehler, Speicherüberlauf) ge- löscht. Status-Byte Bit 0 –...

  • Seite 185: Optionen Und Zubehör

    Benutzerhandbuch Optionen und Zubehör Optionen und Zubehör Optionen Für Ihren Drucker können Sie folgende Optionen erwerben: Automatische Einzelblatt- Die Einzelblattzuführung ist für Einzelblätter. Es können Papierfor- zuführung vorne (ASF-F) mate mit einer Breite von 150 mm bis 365 mm verwendet werden, jedes Zwischenformat kann eingestellt werden.

  • Seite 186: Papierablage

    Optionen und Zubehör Benutzerhandbuch Papierablage Als Zusatz für den Druckerunterschrank zur optimalen Ablage von bedruckten Endlosformularen. Teile-Nr.: 060 833 Kabelabdeckung Nur für das 2T-Modell. Teile-Nr.: 061 909 ESD-Bürste Zur Installation an der oberen Friktion. Teile-Nr.: 061 191 Schnittstellenmodule Die nachfolgenden Schnittstellenmodule sind lieferbar: Bezeichnung Teile-Nr.

  • Seite 187: Zubehör

    Benutzerhandbuch Optionen und Zubehör Zubehör Farbbandkassetten Farbbandkassetten sind in den folgenden Ausführungen lieferbar: Bezeichnung Teile-Nr. Farbbandkassette, schwarz 062 471 Programmierhandbücher Die folgenden Programmierhandbücher sind lieferbar. Die Hand- bücher können von unserer Internetseite heruntergeladen werden: Bezeichnung Teile-Nr. Programmierhandbuch MTPL (in Englisch) 379 298 Programmierhandbuch Barcode (in Englisch) 379 300...

  • Seite 189: Stichwortverzeichnis

    Benutzerhandbuch Stichwortverzeichnis Stichwortverzeichnis Symbols Tintenkartusche 17 $$-Prozedur 148 AutoASF 91 Auto-CR 80 Numerics Auto-LF 80 2T-Modell 51 Automatische Einzelblattzuführung hinten (ASF-R) Automatische Einzelblattzuführung vorne (ASF-F) Abreißposition 44 Abreißposition (AutoTear) 86 Automatische Erkennung des oberen Papierrandes Abreißposition einstellen 48 AED 113 Automatische Kopfabstandseinstellung (AGA) 105 AGA 105 Automatische Papier breitenerkennung (APW) 112...
  • Seite 190 Stichwortverzeichnis Benutzerhandbuch Bidir 68 installieren 23 Bidirektionale parallele Schnittstelle (CX-bid) 109 Druckerunterschrank 175 Bidirektionaler Druck (Bidir) 68 Druckkopfabstand einstellen 47 Blockend 71 Druckkopfabstand erhöhen 106 Blockendezeichen (Blockend) 71 Druckprobleme Allgemeine 118 Breite 87 Druckqualität Buchsenbelegung serielle Schnittstelle 171 Probleme mit 121 DTR 73 CharSet 78 Durchgestrichene Null (Ø-Durch) 79...
  • Seite 191 Benutzerhandbuch Stichwortverzeichnis ENQ/STX 174 ETX/ACK 174 Erhöhung des Druckkopfabstands (Head up) 106 ErrMode 71 Farbbandkassetten 177 Erste Druckposition (FormAdj) 84 Fehlerbehebung 117 Erste Druckzeile einstellen (TOF) 49 Allgemeine Druckprobleme 118 Erstmaliges Einsetzen der Tintenkartusche 11 Probleme mit der Druckqualität 121 Erweiterte Einstellungen 102 Weitere Meldungen über die Anzeige 126 Anlagennummer 114...
  • Seite 192 Stichwortverzeichnis Benutzerhandbuch Hinterer Traktor Linken Rand einstellen 91 Anwahl 54 Linker Bereich 107 Papier einlegen 52 LPI 66 Papierweg 51 HvyForm 111 Meldungen über die Anzeige 126 Menü 57 IBM-Zeichensatz (CharSet) 78 Aufrufen 57 Installation 7 Einstellen der Landessprache 60 Interf.
  • Seite 193 Benutzerhandbuch Stichwortverzeichnis IP-Adressverwaltung 77 MTPL-Zeichensatz 140 Kopfabstand manuell 85 Landessprache 81 Leisedruck 64 Nationaler Zeichensatz (Land) 79 Linken Rand einstellen 91 Normalzeichen und Strichcode (Barmode) 88 Menükonfiguration ausdrucken 63 Menükonfiguration laden 63 Menüsperre 81 Obere Friktion reinigen 129 Nationaler Zeichensatz 79 OCR-A-Zeichensatz 142 Normalzeichen und Strichcode 88 Papierparameter 82...
  • Seite 194 Stichwortverzeichnis Benutzerhandbuch Papierablage 176 Papierbehandlung (Paphand) 106 Quietm. 64 Papierbewegungsmelder (PMS) 104 Papierbreite 107 Rechten Rand einstellen 92 Papierhandhabung 37 Rechter Bereich 108 Papierleitblech 54 Reinigung Papierparameter (Papier) 82 Äußeres 128 Papierspezifikationen Druckbalken 128 Standarddrucker 136 Drucker 128 Papiertransport 43 Inneres 128 Obere Friktion 128 Papierweg hinterer Traktor 51...
  • Seite 195 Benutzerhandbuch Stichwortverzeichnis Ausgangssignale 172 Transparenz (Handthr) 72 Buchsenbelegung 171 Eingangssignale 172 Protokolle 173 US Postnet-Barcode 162 Schnittstellenkabel 172 USPS Intelligent Mail Barcode 163 Serielle Schnittstelle (Seriell) 69 Serielle Schnittstelle V.24/RS232C 171 Seriennummer 114 Verbesserung der Grafik-und Barcode-Druckquali- tät 115 Setup-Modus 34 Verfügbare Barcodes 161 Setup-Modus beenden 61 Verfügbare Befehlscodes 150...
  • Seite 196 Stichwortverzeichnis Benutzerhandbuch Zeilenlänge (Breite) 87 Zeilenüberlauf, Verhalten bei 109 ZG-Tab 78 Zubehör 175 Farbbandkassetten 177 Programmierhandbücher 177 Zusätzliche Befehlscodes 165...
