Schnittstellen
Datenraten
Die Schnittstelle unterstützt die folgenden Datenraten.
4800 bps
•
9600 bps
•
19200 bps
•
38400 bps
•
Merkmale
Die Schnittstelle verfügt außerdem über die folgenden Merkmale:
7 oder 8 Datenbits
•
Even, Odd, None Parität
•
1 oder 2 Stopbit(s)
•
Ready/Busy oder XON/XOFF Handshaking
•
Datenübertragung

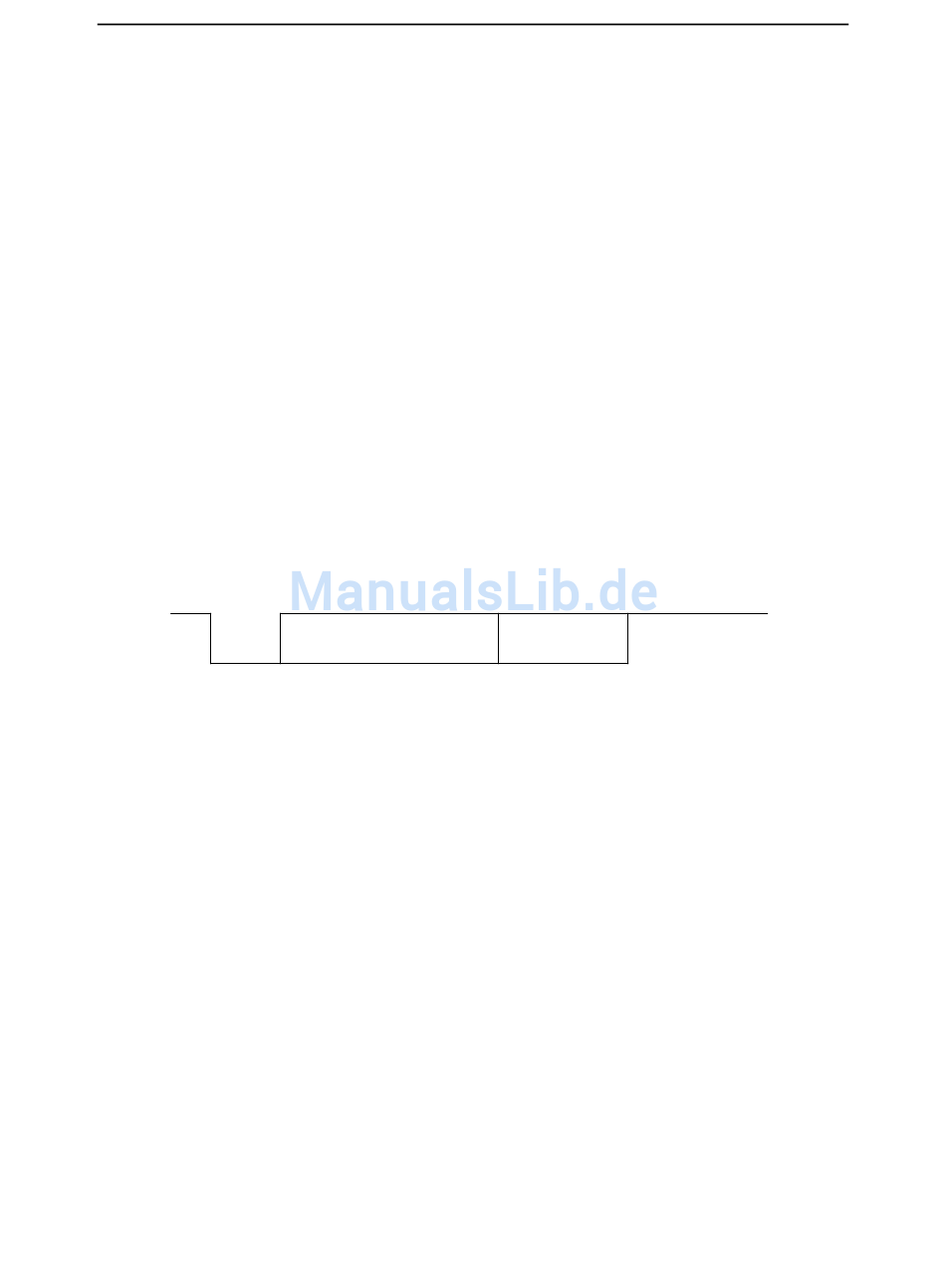

Ein Datenpaket besteht aus dem Start-Bit, sieben oder acht Datenbits, 0 oder 1 Paritäts-
Bit und 1 oder 2 Stopbit(s). Mit diesen Kombinationen können 9, 10, 11 und 12 Bit-Pakete
(Frame genannt) übertragen werden:
START
Parität
Es stehen drei mögliche Paritätseinstellungen zur Verfügung: Even, Odd, None.
Wird die Parität Even gewählt, erwartet die Schnittstelle den Empfang von Datenpa-
•
keten mit gerader Parität und sendet Daten mit gerader Parität.
Wird Odd-Parität gewählt, erwartet die Schnittstelle den Empfang von Datenpaketen
•
mit ungerader Parität und sendet Daten mit ungerader Parität.
Ist Even oder Odd-Parität gewählt, wird die Parität immer geprüft. Wird ein Paritäts-
•
fehler erkannt, zeigt der Drucker das über die LEDs an. Der Datenempfang wird fort-
gesetzt.
Wenn No gewählt ist, akzeptiert die Schnittstelle keine Datenpakete, die Paritätsbits
•
enthalten, sondern überträgt nur Daten ohne Paritätsbits.
7 or 8 Data Bits
Serielle Schnittstelle (Option)
0 or 1
1 or 2
PARITY bit
STOP bit(s)
B-15
