Dascom 7106 Kurzanleitung

1
Bitte zuerst lesen
Herzlichen Glückwunsch...
Zum Kauf dieses Tally Dascom-Etikettendruckers.
Bitte nehmen Sie sich einen Moment Zeit, um diese Kurzanleitung zu lesen, die Sie mit dem
Drucker und seiner Bedienung vertraut machen wird. Bei diesem Drucker handelt es sich um
einen technisch hoch entwickelten, aber einfach zu verwendenden Etikettendrucker, der ein
einfaches Einlegen des Papiers, eine schnelle Verbindung sowie ein leistungsfähiges
Menükon gurationssystem bietet.
Diese Kurzanleitung führt Sie durch das Auspacken des Druckers aus dem Karton, den
Anschluss an den Computer, das Einlegen des Papiers sowie einen schnellen Selbsttest des
Druckers, um sicherzustellen, dass er ordnungsgemäß funktioniert.
Sicherheit
Bitte lesen Sie jedoch zuerst sorgfältig die Sicherheitsanweisungen durch, die Sie in dieser
Kurzanleitung sowie ausführlicher in dem auf der CD-ROM enthaltenen Benutzerhandbuch
nden. Eine Nichteinhaltung der Sicherheitsmaßnahmen kann zu schweren Personen- oder
Sachschäden führen.
Auspacken des Druckers
a. Bitte packen Sie Ihren neuen Drucker vorsichtig aus, und prüfen Sie, ob alle auf der
nebenstehenden Abbildung gezeigten Gegenstände im Druckerkarton enthalten sind.
Manchmal werden vom Händler oder von Tally Dascom weitere Gegenstände hinzugefügt,
die für eine bestimmte Installation erforderlich sind, wie z. B. zusätzliche CD-ROMs, Kabel
oder Handbücher. Eine Anleitung für diese Gegenstände ist in den jeweiligen Packungen
enthalten.
b. Falls Sie Fragen haben oder Gegenstände fehlen, wenden Sie sich bitte zuerst an Ihren
Händler. Auf der Rückseite dieser Kurzanleitung sind außerdem die Kontaktdetails der
regionalen Tally Dascom-Niederlassungen angegeben..
c. Bei dem gelieferten Drucker ist die obere Abdeckung mit Klebeband gesichert. Entfernen Sie
einfach den Klebestreifen, und ö°nen Sie den Karton, indem Sie die obere Abdeckung
anheben und zurückklappen..
d. Es gibt einen weiteren Klebestreifen, mit dem der Mechanismus während des Transports
geschlossen gehalten wird. Entfernen Sie den Klebestreifen und das zugehörige Papier durch
vorsichtiges Ablösen vom Gehäuse..
2
Netzanschluss
a. Prüfen Sie ob, der Netzschalter am Drucker auf AUS steht.
b. Schließen Sie den Stecker des Netzkabels an den Netzkabelanschluss des Druckers an.
c. Stecken Sie den Stecker des Netzkabels in die Wechselstromsteckdose ein.
Netzschalter
Wechselstromsteckdose
Netzkabelanschluss
Verwenden Sie eine Wechselstromsteckdose, die für
Vorsicht
normgerechte Stecker geeignet ist. Sonst kann statische
Elektrizität erzeugt werden, und es besteht die Gefahr
eines elektrischen Schlages.
Standard-Kartoninhalt
Nur im 7206- und 7206-300-Karton be nden sich die folgenden Gegenstände:
Farbband-Halterung Test-Farbband Pappkern
Die folgenden Gegenstände be nden sich in allen Kartons:
Druckkopfreiniger Papierhalterung Papierhalterführung
Testetiketten Netzkabel
Kurzanleitung
CD-ROM
Drucker
Anschluss an einen Computer
Dieses Produkt verfügt über zwei Schnittstellen für den Empfang von Druckdaten: einen
seriellen Anschluss (RS232C) und einen USB-Anschluss (USB1.1). Ihr Händler kann Ihnen
nach Wunsch eine optionale interne Ethernet-, eine Parallel- (IEEE1284) oder eine
WLAN-Schnittstelle hinzufügen. Wenden Sie sich, wenn Sie eine optionale
Netzwerk-Schnittstelle verwenden, an Ihren Tally Dascom-Händler.
Mit Ausnahme von einem drahtlosen LAN-Anschluss ist ein Schnittstellenkabel nötig, um
den Drucker an einen Computer anzuschließen. Schließen Sie das Kabel wie folgt an:
a. Schalten Sie den Netzschalter am Drucker und am Computer AUS.
b. Schließen Sie ein Ende des Anschlusskabels an den Schnittstellenanschluss auf der
Rückseite des Druckers an, und sichern Sie es mit Klammern oder Schrauben, sofern
verfügbar.
c. Schließen Sie das andere Ende des Anschlusskabels an den Schnittstellenanschluss am
Computer an, und sichern Sie es mit den Klammern oder Klemmschrauben, sofern
verfügbar.
Serielles Anschlusskabel
USB-Anschlusskabel
Weitere Informationen ...
Weitere Informationen und ausführlichere Anweisungen zur Verwendung Ihres
neuen Druckers nden Sie in dem umfassenden Benutzerhandbuch, das sich auf
der mit dem Drucker gelieferten CD-ROM be ndet. Sie können das
Benutzerhandbuch und zusätzliche Informationen auch von den unten
aufgeführten Websites herunterladen.
DASCOM REPRESENTATIVES
GERMANY FRANCE
DASCOM Europe GmbH DASCOM Europe GmbH
Heuweg 3 117 Avenue Victor Hugo
D-89079 Ulm 92100 Boulogne-Billancourt
Deutschland France
Tel.: +49 (0) 731 2075 0 Phone: +33 (1)73 02 51 98
Fax: +49 (0) 731 2075 100 www.dascom.com
www.dascom.com
RUSSIA and CIS
UNITED KINGDOM
DASCOM Europe GmbH
DASCOM GB Ltd Representation Moscow
ViewPoint, Basing View, Leninsky Prospekt 95a, Office 322
Basingstoke, Hampshire
119313 Moscow, Russian Federation
RG21 4RG, England Phone: +7 (495) 984 70 65
Phone: +44 (0) 1256 481481 Fax: +7 (495) 984 56 42
Fax: +44 (0) 1256 481400 www.dascom.com
www.dascom.com
CEE
SINGAPORE
DASCOM Europe GmbH
DASCOM AP Pte Ltd Europaring F15 301
63 Hillview Avenue 2345 Brunn a. G.
#08-22, Lam Soon Industrial Building Austria
Singapore 669569 Phone: +43 (1) 236 01 70 10
Phone: +65 6760 8833
www.dascom.com
Fax: +65 6760 1066
www.dascom.com
AMERICAS
DASCOM Americas Corporation
421 W. Main Street
Waynesboro, VA 22980
USA
Phone: +1 (877) 434 13 77
www.dascom.com
All rights reserved
© July 2010 DASCOM Europe GmbH 379854a-DE
Printed in China JM74994-00F
Kurzanleitung

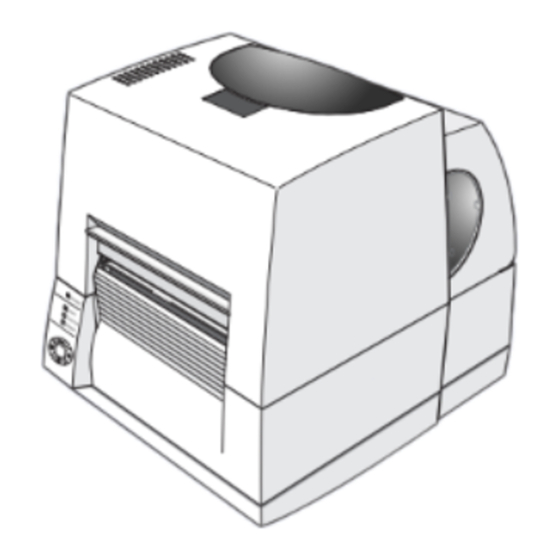

7106 7206 Thermodrucker
In dieser Kurzanleitung wird die grundlegende Bedienung des Druckers beschrieben.
Eine ausführlichere Bedienungsanleitung nden Sie in dem Benutzerhandbuch auf der
mitgelieferten CD-ROM.
7106 7206
