5.3.3 Explosionsansicht des Rapide ‚S' Pumpenkopfes
3
1 2

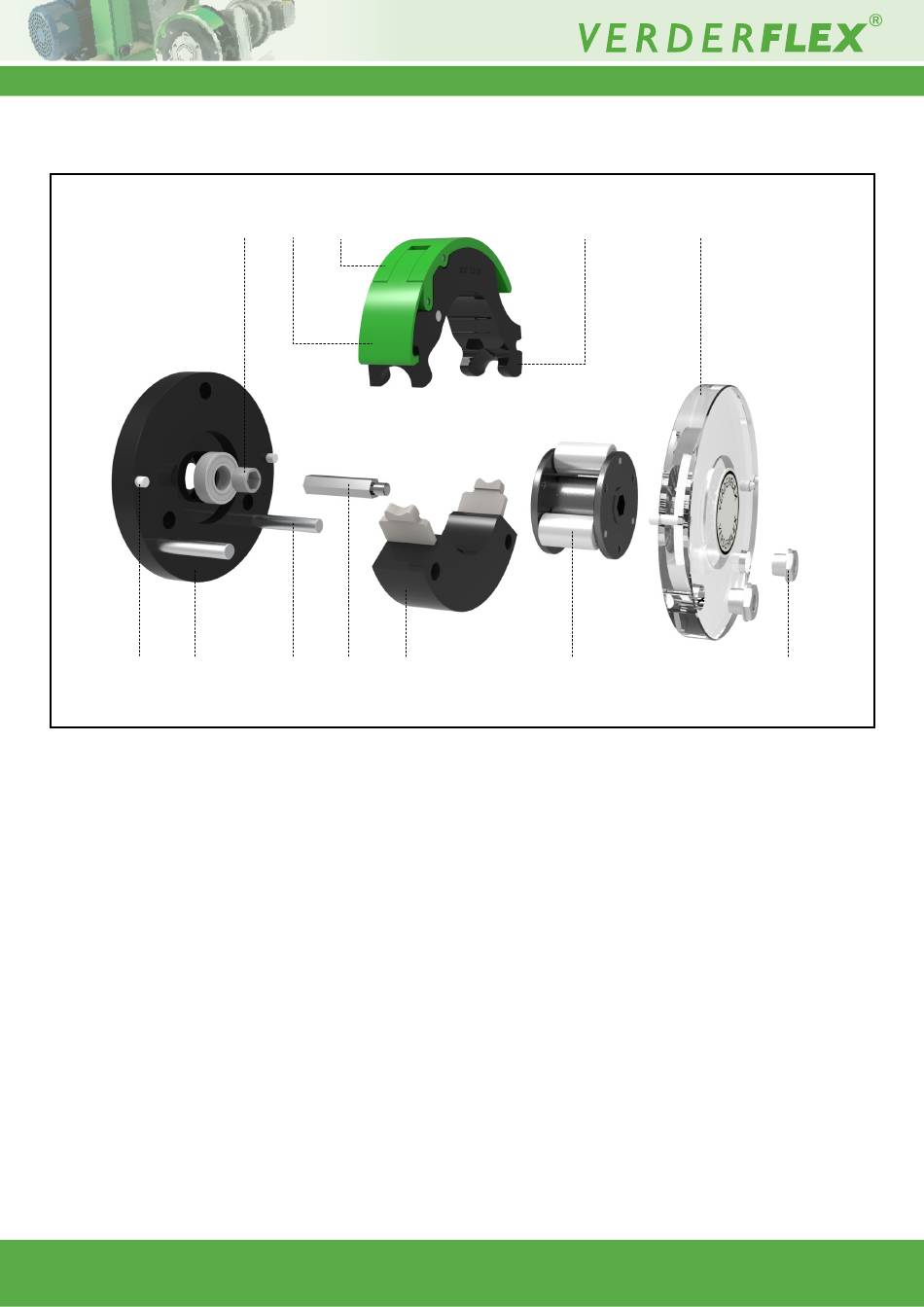

Abbildung 6 Explosionsansicht des Rapide S Pumpenkopfes
1 Passstifte
2 Rückplatte
3 Antriebskupplungsbuchse
4 Schnappverschluss der
Skischuhschnalle
Rapide
4 5
7 8 9
5 Skischuhschnalle
6 Sattel
7 Verbindungsstift
8 Antriebswelle
1.1v-05.2017
6 11
10
9 Klemmenbasis
10 Rotor
11 Frontabdeckung
12 Sicherungsmutter
12
13 | Seite
