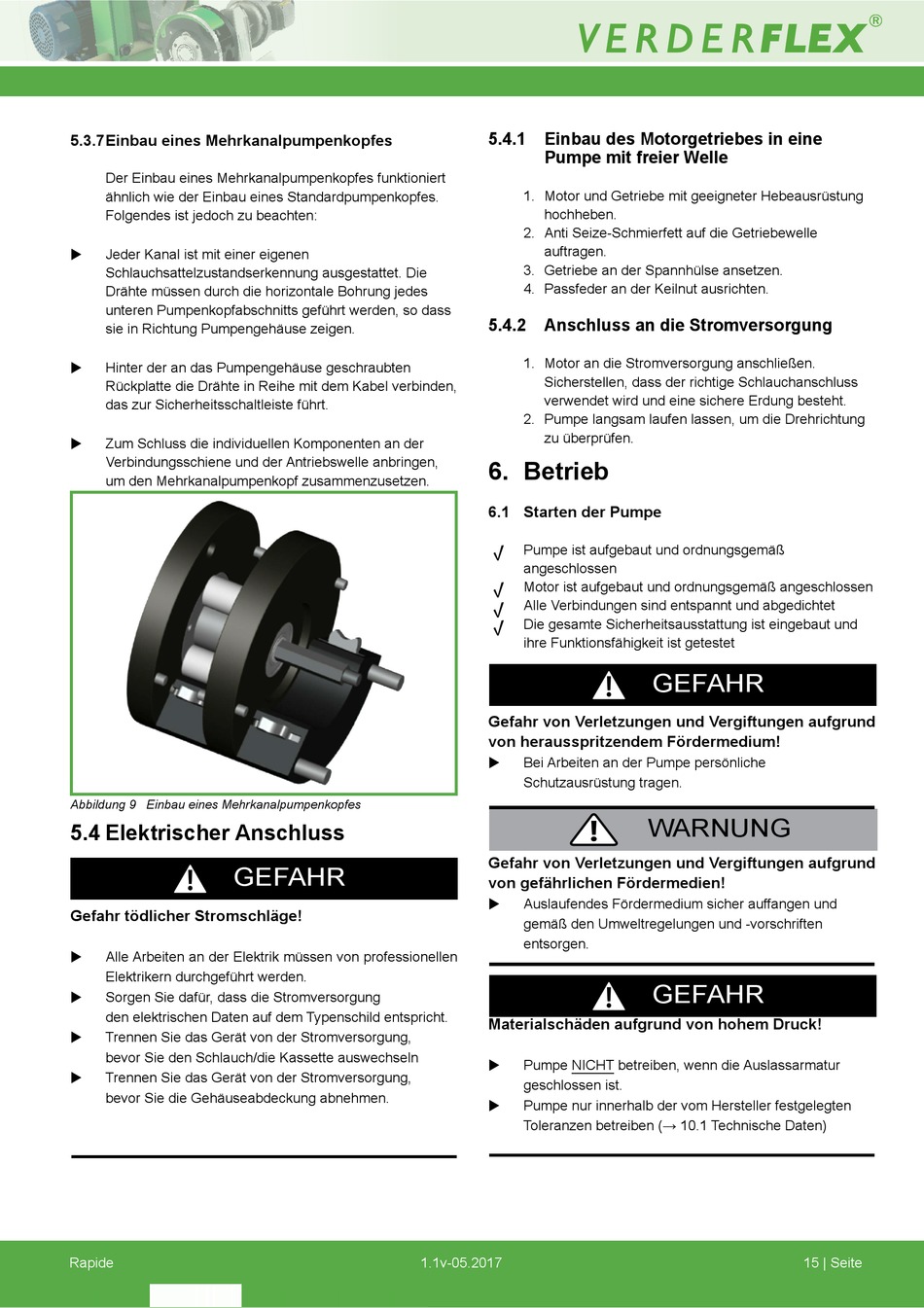

5.3.7 Einbau eines Mehrkanalpumpenkopfes

Der Einbau eines Mehrkanalpumpenkopfes funktioniert
ähnlich wie der Einbau eines Standardpumpenkopfes.
Folgendes ist jedoch zu beachten:
Jeder Kanal ist mit einer eigenen
u
Schlauchsattelzustandserkennung ausgestattet. Die
Drähte müssen durch die horizontale Bohrung jedes
unteren Pumpenkopfabschnitts geführt werden, so dass
sie in Richtung Pumpengehäuse zeigen.
Hinter der an das Pumpengehäuse geschraubten
u
Rückplatte die Drähte in Reihe mit dem Kabel verbinden,
das zur Sicherheitsschaltleiste führt.
Zum Schluss die individuellen Komponenten an der
u
Verbindungsschiene und der Antriebswelle anbringen,
um den Mehrkanalpumpenkopf zusammenzusetzen.
Abbildung 9 Einbau eines Mehrkanalpumpenkopfes

5.4 Elektrischer Anschluss

GEFAHR
Gefahr tödlicher Stromschläge!
Alle Arbeiten an der Elektrik müssen von professionellen
u
Elektrikern durchgeführt werden.
Sorgen Sie dafür, dass die Stromversorgung
u
den elektrischen Daten auf dem Typenschild entspricht.
Trennen Sie das Gerät von der Stromversorgung,
u
bevor Sie den Schlauch/die Kassette auswechseln
Trennen Sie das Gerät von der Stromversorgung,
u
bevor Sie die Gehäuseabdeckung abnehmen.
Rapide
5.4.1 Einbau des Motorgetriebes in eine
Pumpe mit freier Welle
1. Motor und Getriebe mit geeigneter Hebeausrüstung
hochheben.
2. Anti Seize-Schmierfett auf die Getriebewelle
auftragen.
3. Getriebe an der Spannhülse ansetzen.
4. Passfeder an der Keilnut ausrichten.

5.4.2 Anschluss an die Stromversorgung

1. Motor an die Stromversorgung anschließen.
Sicherstellen, dass der richtige Schlauchanschluss
verwendet wird und eine sichere Erdung besteht.
2. Pumpe langsam laufen lassen, um die Drehrichtung
zu überprüfen.

6. Betrieb

6.1 Starten der Pumpe

Pumpe ist aufgebaut und ordnungsgemäß
angeschlossen
Motor ist aufgebaut und ordnungsgemäß angeschlossen
Alle Verbindungen sind entspannt und abgedichtet
Die gesamte Sicherheitsausstattung ist eingebaut und
ihre Funktionsfähigkeit ist getestet
Gefahr von Verletzungen und Vergiftungen aufgrund
von herausspritzendem Fördermedium!
Bei Arbeiten an der Pumpe persönliche
u
Schutzausrüstung tragen.
Gefahr von Verletzungen und Vergiftungen aufgrund
von gefährlichen Fördermedien!
Auslaufendes Fördermedium sicher auffangen und
u
gemäß den Umweltregelungen und -vorschriften
entsorgen.
Materialschäden aufgrund von hohem Druck!
Pumpe NICHT betreiben, wenn die Auslassarmatur
u
geschlossen ist.
Pumpe nur innerhalb der vom Hersteller festgelegten
u
Toleranzen betreiben (→ 10.1 Technische Daten)
1.1v-05.2017
GEFAHR
WARNUNG
GEFAHR
15 | Seite
